Принцип измерения

Радарное измерение уровня

Частота

K-полоса (25.0 ГГц)

Минимальный диапазон измерения

0.05 м (2”) от конца рупора

Максимальный диапазон измерения)

• 2" рупор: 10 м (32.8 ft)
• 3" рупор: 20 м (65.6 ft)
• 4" рупор: 30 м (98.4 ft)

Выход - HART ®

• Питание

• 4 ... 20 мA (±0.02 мA точность)
• Номинал 24 В DC (макс. 30 В DC)

• Ошибка сигнала

3.6 мA ... 23 мA; или посл. значение

• Нагрузка

230 ... 600 Ω, 230 ... 500 Ω когда подключен модуль

• Максимальная длина

Многопроводная: ≤1500 м (4921 ft) протокол HART, версия 5.1

Выход - PROFIBUS PA

• Согласно IEC 61158-2
• 15.0 мA
• Профиль версии 3.01, Class B

Характеристики (согласно номи-нальным условиям IEC60770-1)

• Максимальная ошибка измерения (включая гистерезис и ошибку повторяемости)

• 25 мм (1”) от маленького определяемого расстояния в 300 мм (11.8”)
• Остальная части диапазона = 10 мм или 0.1% от интервала измерения (та, которая больше)

Номинальные условия эксплуатации

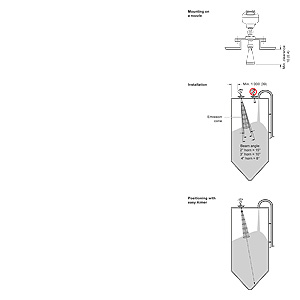

Условия установки

Расположение

В помещении/вне помещения

Внешние условия (корпус)

• Внешняя температура

-40 ... +80 °C

• Категория монтажа

I

• Степень загрязнения

4

Условия среды

• Диэлектрическая постоянная εr

εr > 1.6, антенна, зависит от применений

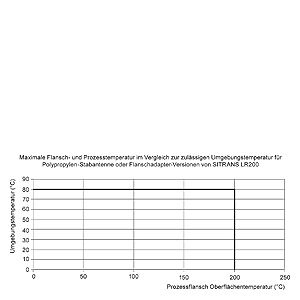

• Температура процесса

-40 ... +200 °C

• Давление процесса

• Макс. 0.5 бара
• Опционально 3 бара при макс. температуре +80 °C.

Конструкция приборов

• Корпус

• Конструкция

Алюминий с покрытием

• Кабельный ввод

2 x M20x1.5 or 2 x ½” NPT

• Степень защиты

Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68

• Вес

< 8.14 кг вместе с фланцем 4" и стандартным наводчиком Easy Aimer с рупорной антенной 4"

• Дисплей

Графический LCD

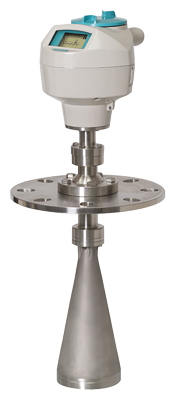

• Фланец и антенна

• Материал

304 нерж. сталь

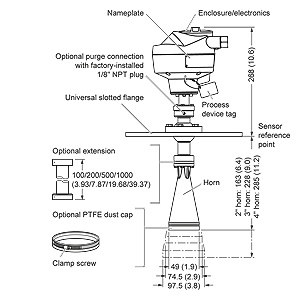

• Размеры (номинальные, антенны)

2" рупор: 1.93" (49.0 мм) диаметр

3" рупор: 2.93" (74.5 мм) диаметр

4" рупор: 3.84" (97.5 мм) диаметр

Подключение к процессу

• Универсальные фланцы)

2”/50 мм, 3”/80 мм, 4”/100 мм, 6”/150 мм

Сертификаты и допуски

• Общее

CSAUS/C, CE, FM

• Радио

Европа (R&TTE), FCC, Industry Canada, C-TICK

Ввзрывоопасные зоны

CSA/FM Class II, Div. 1, Groups E, F, G, Class III

ATEX II 1D, 1/2D, 2D Ex tD A20 IP67, IP68 T100 ºC

Программирование

• Инфрокрасный, искробезопасный, ручной программатор

Инфракрасный

• Сертификаты к ручному программатору

Искробезопасный, ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1,  Groups A, B, C, D

• Ручной коммуникатор

HART коммуникатор 375

• ПК

SIMATIC PDM

• Дисплей

Графический локальный пользовательский дисплей
