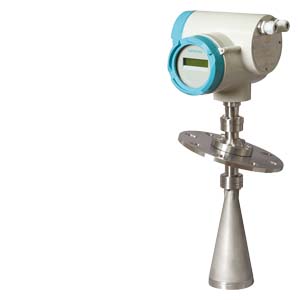

SITRANS LR460

SITRANS LR460 - это 4-х проводный 24 ГГц FMCW радарный передатчик уровня с экстремальным отношением сигнала к шуму и улучшенной обработкой сигнала непрерывного измерения твердых веществ до 100 м. Это идеально для измерения в экстремальной запыленности.




Особенности

Скачать Аксессуары
SITRANS LR460
  • Программа Process Intelligence для обработки сигнала с быстрым и простым регулированием
  • Собственное быстрое управление при пуске и легкий старт
  • 24 ГГц передатчик с улучшенными свойствами для твердых поверхностей
  • 100 м диапазон для широкого диапазона и сложные применения
  • Простой наводчик оптимального качественного сигнала на выпуклых поверхностях
  • Программирование использует инфракрасное излучение (защищенная) с переносным программатором или с переносным SIMATIC PDM или HART прибором




Область применения

Скачать Аксессуары
SITRANS LR460

SITRANS LR460 получает отличные результаты даже в течение условий экстремальной запыленности. Интегральный простой наводчик, встроенный в SITRANS LR460 позволяет оптимально устанавливать измерение твердых веществ.

Программа Process Intelligence встроенная в SITRANS LR460 имеет преимущественную обработку сигнала, используемая для надежных операций  двух применений - простых и сложных твердых веществ.

SITRANS LR460 имеет прочный корпус, фланец и рупорную антенну. На него не влияют атмосферные и температурные условия внутри сосуда.

Опциональный колпачок пыли доступен для  вязких твердых веществ. Опциональная воздушная продувка доступна для экстремальных применений.

Сохранение на месте программирования - простое использование  Intrinsically Safe переносного программатора. SIMATIC PDM может быть использована для простого программирования с HART или PROFIBUS PA.

Свойства излучения в 24 ГГц и высокое соотношение сигнал-шум обеспечивают великолепное отражение, нечуствительное к диэлектрическим свойствам измеряемого вещества.

  • Основные применения: широкий диапазон для пылезагрязняющих условий, цементная пыль, пепел, уголь, мука, зерно, пластик




Конфигурация

Скачать Аксессуары
SITRANS LR460

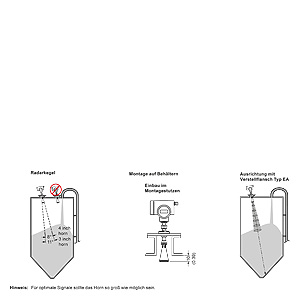

Установка SITRANS LR460




Технические данные

Скачать Аксессуары
SITRANS LR460



Принцип работы



Принцип измерения

FMCW радарное измерение уровня

Частота

24.2 .. 25.2 ГГц FMCW

Диапазон измерения

0.35 .. 100 м

Выход



Аналоговый выход(HART)


  • Сигнальный диапазон

Оптически изолирован 4 .. 20 мA
  • Нагрузка

Макс. 600 Ω
  • Сохранеие файлов

мA программированный сигнал как высокий, низкий и сжатый (LOE)

Коммуникации

HART, опционально PROFIBUS PA

Цифровой выход

Реле, NC или NO функции, мах. 50 В DC, мах. 200 мA,  5 W

PROFIBUS PA протокол (незаконченный)

Прослойка  1 и 2, класс A, Profile 3.01

Исполнение (Связь условий согласно IEC 60770-1)


  • Нелинейность

Больше 25 мм (1”) или 0.25% от объема
  • Ненадежность

≤ 10 мм (0.4”)

Номинальные рабочие условия


  • Окружающая температура

-40 .. +65 °C

  • Помещение

Внутри/снаружи
  • Категория

II
  • Степень загрязнения

4

Условия



Диэлектрическая постоянная

ε > 1.4

Рабочий температурный диапазон

 -40 .. +200 °C

Давление в сосуде

0.5 бар максимум

Дизайн



Ширина

Приб. 6.1 кг с 3” универсальным фланцем

Материалы


  • Корпус

Штампованный алюминий, painted
  • Степень защиты

IP67/Type 4X/NEMA 4X/ Type 6/NEMA 6
  • Кабельный вход

2x M20x1.5 или ½" NPT

Подключение к процессу


  • Универсальные фланцы, 316L коррозионно стойкая сталь, широкая поверхность, с интегральным Easy Aimer

3"/80 мм, 4"/100 мм, 6"/150 мм (с фланцем EN 1092-1, ASME B16.5, or JIS B2238 bolt pattern), 0.5 бар максимально

Программирование



В сущности Safe Siemens Milltronics переносной программатор (заказывается отдельно)

ИК передача
  • Характеристики для переносного программатора

IS модель с  ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1, Groups A, B, C, D T6 @ Макс. окруж. температура +40 °C

Переносной коммуникатор

HART коммуникатор 375

ПК

SIMATIC PDM

Дисплей (local)

LCD дисплей для считывания и ввода информации

Питание

100 .. 230 В AC ± 15% (50/60 Гц), 6 W (12 VA) или 24 В DC +25/-20%, 6 W (опционально)

Сертификаты и допуски


  • Общие

CSAUS/C, CE, FM
  • Радиоприемник

European Radio (R&TTE), Industry Canada, FCC
  • Взрывозащищенные зоны

CSA/FM Class II, Div. 1, Groups E, F and G, Class III

ATEX II 1D, 1/2 D, 2D T85°C

Дополнительное оборудование



Пылезащитный колпачок

PTFE

Воздушная очистка связи

1/8” NPT

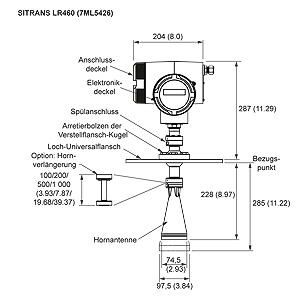

Чертеж

Скачать Аксессуары
SITRANS LR460

Размеры SITRANS LR460

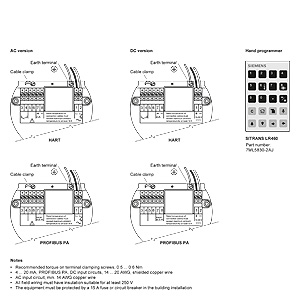

Схема подключения

Скачать Аксессуары
SITRANS LR460

Соединения SITRANS LR460




Заказные данные

Скачать Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7ML5426-.....-....852SITRANS LR 460 ДЛЯ СЫПУЧИХ ПРОДУКТОВ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 100 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ СЫПУЧИХ ПРОДУКТОВ С ВЫСОКИМ ЗАПЫЛЕНИЕМ И СЛОЖНЫМИ УСЛОВИЯМИ ПРОЦЕССА, В УЗКИХ ВЫСОКИХ СИЛОСАХ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С ВЫСОКОЙ ТЕМПЕРАТУРОЙ 200 С 3314.62




Аксессуары

Скачать Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7MF4997-1DA807HART-модем с интерфейсом RS232 для подключения преобразователей к компьютеру. 414.46
7MF4997-1DB807HART-модем с интерфейсом USB для подключения преобразователей к компьютеру. 534.24
7ML1930-1AP852КАБЕЛЬНЫЙ ВВОД М20 Х 1,5, МЕТАЛЛ 32.86
7ML1930-1AQ852один металлический кабель, диапазон температур (-40C…+80'C), с подключением PROFIBUS PA 32.86
7ML1930-1BL852ПЫЛЕЗАЩИТА 3, LR460 144.16
7ML1930-1BM852ПЫЛЕЗАЩИТА 4, LR460 144.16
7ML1998-5JM028ZMинструкция по эксплуатации для SITRANS LR 460, английский 33.92
7ML1998-5JM328ZMинструкция по эксплуатации для SITRANS LR 460, немецкий 33.92
7ML5830-2AJ851ПОРТАТИВНЫЙ ПРОГРАММАТОР, ИСКРОЗАЩИЩЕННЫЙ, IS CSA/FM/ATEX, PROFIBUS ВЕРСИЯ 148.40
A5E010878728ZM100 MM (4) HORN EXTENSION KIT, NO PURGE 196.10
A5E010912628ZM200 MM (8) HORN EXTENSION KIT, NO PURGE 278.78
A5E010912638ZM500 MM (16) HORN EXTENSION KIT, NO PURGE 1058.94
A5E010912648ZM1000 MM (32) HORN EXTENSION KIT, NO PURGE 1894.22
A5E012594678ZMKIT, 4/100MM LR460 UNIVERSAL FLANGE 341.32
A5E012618348ZMKIT, 6/150MM LR460 UNIVERSAL FLANGE 408.10
A5E012618368ZMLR260/LR460 O-RINGS FOR EASY AIMER 56.18
A5E012619798ZMKIT,LR460,100MM HORN EXTENSION WITH PURGE 302.10
A5E012619818ZMKIT,LR460,200MM (8) HORN EXTENSION WITH PURGE 384.78
A5E01623511852KIT,LR460,HORN 3,NO PURGE, NO EMITTER 167.48
A5E016235128ZMKIT,LR460, HORN 4,NO PURGE, NO EMITTER 223.66
A5E016235138ZMLR260/LR460,HORN 3,WITH PURGE, NO EMITTER 196.10
A5E016235148ZMKIT,LR260 / LR460, HORN 4,WITH PURGE, NO EMITTER, AVAILABLE WITH NO PRESSURE RATING, 0.5 BAR MAXIMUM 235.32
A5E020839058ZMLR260/LR460, HORN 2, NO PURGE, NO EMITTER, 167.48
A5E020839068ZMLR260/LR460, HORN 2, WITH PURGE, NO EMITTER, 196.10
A5E020839148ZMLR260/LR460 PURGE CONVERSION, 2 HORN 501.38
A5E020839158ZMLR260/LR460 PURGE CONVERSION, 3 HORN 557.56
A5E020839168ZMLR260/LR460 PURGE CONVERSION, 4 HORN 612.68
A5E021820858ZMLR460 ENCLOSURE WITH BOARD STACK, HART COMMUNICATION, AC POWER, M20 CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124228ZMLR460 ENCLOSURE WITH BOARD STACK, PROFIBUS PA COMMUNICATION, AC POWER, M20 CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124238ZMLR460 ENCLOSURE WITH BOARD STACK, HART COMMUNICATION, AC POWER, NPT CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124248ZMLR460 ENCLOSURE WITH BOARD STACK, PROFIBUS PA COMMUNICATION, AC POWER, NPT CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124258ZMSITRANS LR460 ENCLOSURE WITH BOARD STACK, HART COMMUNICATION, DC POWER, M20 CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124268ZMSITRANS LR460 ENCLOSURE WITH BOARD STACK, PROFIBUS PA COMMUNICATION, DC POWER, M20 CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124288ZMSITRANS LR460 ENCLOSURE WITH BOARD STACK, HART COMMUNICATION, DC POWER, NPT CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
A5E022124298ZMSITRANS LR460 ENCLOSURE WITH BOARD STACK, PROFIBUS PA COMMUNICATION, DC POWER, NPT CABLE INLET, APPROVAL OPTION A, NO PROCESS CONNECTION 3107.92
