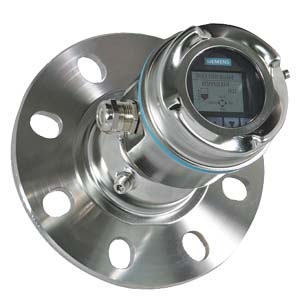

Принцип измерения

Радарное измерение уровня

Частота

78 ГГц FMCW

Минимальное определяемое расстояние

400 мм от точки отсчета датчика

Максимальное измеряемое расстояние1)

• 40 м версия
• 100 м версия

Выходной сигнал

• Аналоговый выходной сигнал

от 4 до 20 мА

• Коммуникация

• HART
• Опция: протокол PROFIBUS PA
• Опция: шина FOUNDATION Fieldbus

• Fail-safe (безопасный режим)

• Программируется как высокий уровень, низкий уровеньили режим удержания (отсутствие отраженного сигнала)
• Программирование согласно NE43

Производительность(согласно эталонным условиям по IEC60770-1)

• Максимальная погрешность из мерения (с учетом гистерезиса и невоспроизводимости)

• Большее из двух значений: либо 25 мм, либо 0,25 %от разницы между максимальным и минимальным диапазоном измерения

Номинальные условия эксплуатации(согласно эталонным условиям по IEC60770-1)

Условия в месте установки

• Размещение

В помещении/вне помещения

Условия окружающей среды (корпус)

• Температура окружающей среды

-40 to +80 °C (-40 to +176 °F)

• Категория монтажа

I

• Степень загрязнения

4

Свойства материала

• Диэлектрическая постоянная εr

>2.0

Температура технологического процесса

• версия 40 м

-40 to +100 °C (-40 to +212 °F)

• версия 100 м

-40 to +200 °C (-40 to +392 °F)

Конструкция

• Корпус

• Устройство

Нержавеющая сталь марки 316L/1.4404

• Кабельный ввод

M20x1,5 или 1/2 NPT через адаптер

• Материал линзы

• 40 м - версия: полиэфиримид
• 100 м - версия: полиэфирэфиркетон

• Степень защиты

Тип 4X/NEMA 4X, тип 6/NEMA 6, IP68 с закрытой крышкой

• Вес

3,15 кг с фланцем 3 дюйма

• Опциональный интерфейс мест ного дисплея

Графический ЖК-дисплей с уровнем представления гистограмм

Подключения к процессу

Универсальные плоские фланцы2)

• 3, 4, 6"/80, 100, 150 мм, нержавеющая сталь марки 304
• 3, 4, 6"/80, 100, 150 мм, нержавеющая сталь марки316L/1.4404 или 316L/1.4435

Фланцы наведения2)

3, 4, 6"/80, 100, 150 мм, литой алюминий, покрытыйполиуретановым порошком

Электропитание

4 ... 20 мA/HART

Номинальное напряжение 24 В пост. тока (макс. 30 В пост.тока) при потребляемой мощности макс. 550 Вт

PROFIBUS PA/Foundation Fieldbus

13.5 mA 9 to 32 V DC, per IEC 61158-2

Сертификаты и допуски

• Общее

CSAUS/C, CE, FM

• Радиочастоты

Россия, Европа (R&TTE), FCC, Industry Canada, C-TICK

• Взрывоопасные области

• Европейские и международные

IECEx SIR 09.0149XATEX II 1D, 1/2D, 2D  Ex ta IIIC T139ºC Da IP68ATEX II 3GEx nA II T4 GcEx nL IIC T4 Gc

• США и Канада

FM/CSA Class II, Div. 1, Groups E, F, GClass III T4FM/CSA Class I, Div. 2,Groups A, B, C, D, T4

Программирование

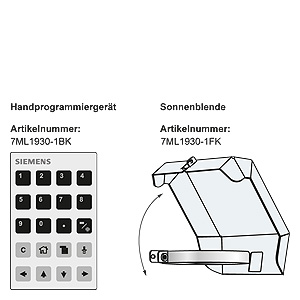

• Искробезопасный портативный программатор

Инфракрасный приемник

• Допуск на использование портативного программатора

Модель IS:ATEX II 1GD Ex ia IIC T4 GaEx iaD 20 T135°CTa = -20 ... +50 °CCSA/FM Class I, II, and III, Div. 1., Gr. A-G, T6 Ta=50C

• Портативный коммуникатор

HART communicator 375/475

• ПК

SIMATIC PDM, AMS, PACTware

• Дисплей (местный)

Местный графический пользовательский интерфейс,снабженный помощником быстрого запуска и средствамиотображения профиля отраженного сигнала
