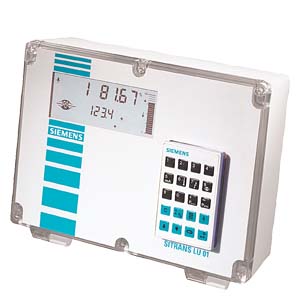

SITRANS LU 01 SITRANS LU 01 это ультразвуковая система измерения уровня для жидкостей и сыпучих веществ в отдельных резервуарах до 60 м (200 ft).
Особенности
SITRANS LU 01 - одноканальный уровнемер для больших диапазонов измерения
- простой монтаж и программирование через съемную
- инфракрасную клавиатуру
- ЖКД с фоновой подсветкой для индикации измеряемых
- величин в стандартных единицах измерения
- автоматическое преобразование уровня в объем для стандартных и не линейных резервуаров
- совместимость с Dolphin Plus и SmartLinx®
Область применения
SITRANS LU 01 SITRANS LU 01 обеспечивает точное, надежное измерение уровня в отдельных резевуарах до 60 м (200 ft). Универсальный измерительный прибор подходит для использования с жидкостями и сыпучими веществами. Система включает в себя измерительный преобразователь SITRANS LU 01, подключенный к расположенному на расстоянии до 365 м (1200 ft) ультразвуковому сенсору. SITRANS LU 01 показывает значения интервала, уровня или объема. Его надежность основывается на использовании ПО Sonic Intelligence ®для обработки отражения. Индикация измеряемых величин осуществляется в единицах измерения по выбору клиента на ЖКД с фоновой подсветкой.
Встроенный коммуникационный интерфейс конфигурируется автоматически для RS-232, RS-485 или биполярной токовой петли. SITRANS LU 01 через модули интерфейсов Siemens Milltronics SmartLinx® может подключаться к PLS или SPS, обеспечивая тем самым двустороннюю коммуникацию и доступ ко всем параметрам. Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям. Так как не требуется внешнего шлюза, сокращаютсярасходы на аппаратное обеспечение и проводку.
Технические данные
SITRANS LU 01 | Технические данные | |
|---|---|
| Принцип работы | ультразвуковое измерение уровня |
| Вход |
|
| диапазон измерения | 0.3 до 60 м (1 до 200 ft) |
| места измерения | макс. 1 место измерения |
| Выход |
|
| сенсор | 150 до 315 V пиковый импульс (в зависимости от типа сенсора) |
| реле | 4 реле тревоги/контроля, 1 перекидной контакт на, ном.мощность 5 A при AC 250 V, омная нагрузка |
| мА-выход | 0/4 до 20 мА, оптическая изоляция |
| макс. нагрузка | 750 , изоляция, 30 V |
| разрешение | 0.1 % от диапазона |
| выходы | макс. 1 мА-выход |
| Точность измерения |
|
| погрешность измерения | 0,25 % от диапазона или 6 мм (0,24"), действует большее значение |
| разрешение | 0,1 % от диапазона измерения или 2 мм (0,08"), действует большее значение |
| температурная компенсация | --50 до 150 °C (-58 до 302 °F) встроенный температурный зонд температурный зонд TS-3 программируемые значения температуры |
| Температурная погрешность |
|
| сенсор | 0,09 % от диапазона |
| фиксированное значение | 0,17 % / °C погрешности от запрограммированного значения |
| Условия использования |
|
| угол излучения | см. сенсоры |
| Внешние условия |
|
| внешняя температура корпуса | -20 до 50 °C (-5 до 122 °F) |
| класс защиты (полевой корпус) | IP 65 / Тип 4X / NEMA 4X |
| Свойства измеряемого вещества | См. сенсоры |
| Конструктивные особенности |
|
| Вес | 2.7 кг (6 lbs.) |
| Материал (корпус) | Поликарбонад |
| Электрическое соединени |
|
| ультразвуковой сенсор | RG62-A/U-коаксиальный кабель с низкой рабочей емкостью |
| передача сигнала | Медный провод, 2-х жильный, скрученный, пленочный экран, 0,5 до 0,75 мм2 (22 до 18 AWG) |
| электрическое соединение и | Медная линия согласно местным правилам, номинальная мощность 250 V, 5 A |
| питание | AC 100/115/200/230 V ±15%, 50/60 Гц, 31 VA |
| Интерфейс индикации и управления | 51 x 127 мм (2 x 5") графический ЖКВ с фоновой подсветкой |
| память | EEPROM (энергонезависимая), вспомогательная батарея не требуется |
| программирование | через съемный программатор (опция) или Dolphin Plus (опция) |
| Сертификаты и допуски | CE, CSANRTL/C, FM |
| Опции |
|
| температурный зонд | TS-3 |
| коммуникация | SmartLinx: модули со специфическим протоколом как интерфейс для распространенных, промышленных систем полевых шин |
|
| Dolphin Plus: интерфейс,совместимый с Siemens Milltronics Windows исоединение ComVerter (инфракрасное) |
|
| BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface |
Чертеж
SITRANS LU 01

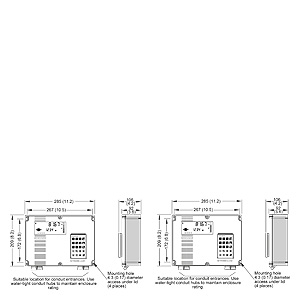

Размеры SITRANS LU 01 (слева) и SITRANS LU 02 (справа)
Схема подключения
SITRANS LU 01

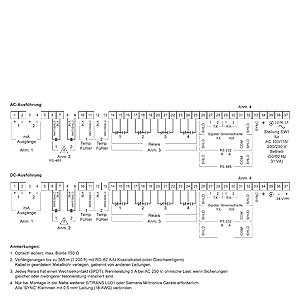

Соединения SITRANS LU 01
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5004-.....-.. | 851 | БЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ | 1828.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1GM | 851 | НАБОР КАБЕЛЬ.САЛЬНИКОВ M20 | 23.32 |
| 7ML1830-1KX | 8ZM | CARD 'LU01/SPL' MOTHER, AC, коммутационное реле | 1438.42 |
| 7ML1830-1LN | 8ZM | дочерняя карта | 1151.16 |
| 7ML1830-1LP | 8ZM | карта | 1151.16 |
| 7ML1830-1LQ | 8ZM | карта | 329.66 |
| 7ML1830-1MA | 8ZM | карта | 1438.42 |
| 7ML1830-2AN | 851 | РУЧНОЙ ПРОГРАММАТОР, ДОПУСК ОБЩЕГО ИСПОЛЬЗОВАНИЯ | 91.16 |
| 7ML1930-1AC | 851 | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 45.58 |
| 7ML1998-1AP03 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ A-B RIO КОММУН.МОДУЛЬ, АНГЛИЙС. ЯЗЫК | 23.32 |
| 7ML1998-1AQ03 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ PROFIBUS, НА АНГЛИЙСКОМ | 23.32 |
| 7ML1998-1AQ13 | 8ZM | MANUAL FOR PROFIBUS COMMUNICATIONS MODULE, FRENCH | 23.32 |
| 7ML1998-1AQ33 | 8ZM | инструкция по эксплуатации с технологией PROFIBUS, немецкий | 23.32 |
| 7ML1998-1BF01 | 8ZM | ОПИСАНИЕ MODBUS-RTU,НА АНГЛИЙСКОМ (КОММУНИКАЦИОННЫЙ МОДУЛЬ) | 12.72 |
| 7ML1998-1BF31 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОММУНИКАЦИОННОГО МОДУЛЯ MODBUS RTU НА НЕМЕЦКОМ ЯЗЫКЕ | 12.72 |
| 7ML1998-5BD02 | 8ZM | РУКОВОДСТВО SITRANS LU 02 АНГ. ЯЗ | 28.62 |
| 7ML1998-5BD12 | 8ZM | РУКОВОДСТВО SITRANS LU 02 ФР. ЯЗ | 28.62 |
| 7ML1998-5BD32 | 8ZM | РУКОВОДСТВО SITRANS LU 02 НЕМ. ЯЗ | 28.62 |
| 7ML1998-5BE02 | 8ZM | РУКОВОДСТВО для SITRANS LU 01, английский | 28.62 |
| 7ML1998-5BE12 | 8ZM | РУКОВОДСТВО для SITRANS LU 01, французский | 28.62 |
| 7ML1998-5BE32 | 8ZM | РУКОВОДСТВО для SITRANS LU 01, немецкий | 28.62 |
