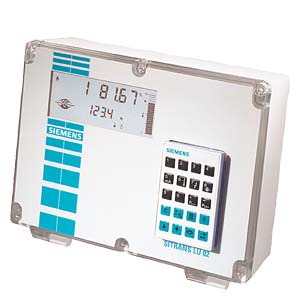

SITRANS LU 02 SITRANS LU 02 это двухканальный ультразвуковой измерительный преобразователь для больших диапазонов измерения жидкостей и сыпучих веществ. Он измеряет жидкости, сыпучие вещества или их смеси в одном или двух резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).
Особенности
| | Заказные данные |
SITRANS LU 02 - двухканальное измерение уровня в широких диапазонах измерения
- простой монтаж и программирование через съемнуюинфракрасную клавиатуру
- ЖКД с фоновой подсветкой для индикации измеряемыхвеличин в стандартных единицах измерения
- автоматическое преобразование уровня в объем длястандартных и не линейных резервуаров
- совместимость с Dolphin Plus и SmartLinx®
Область применения
| | Заказные данные |
SITRANS LU 02 SITRANS LU 02 предлагает точное, надежное двухканальное измерение уровня с одним измерительным преобразователем. Он измеряет жидкости, сыпучие вещества или их смеси в одном или двух резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft). Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям.Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.
Встроенный коммуникационный интерфейс конфигурируется автоматически для RS-232, RS-485 или биполярной токовой петли. SITRANS LU 01 через модули интерфейсов Siemens Milltronics SmartLinx® может подключаться к PLS или SPS, обеспечивая тем самым двустороннюю коммуникацию и доступ ко всем параметрам. Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям. Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.
Технические данные
| | Заказные данные |
SITRANS LU 02 | Технические данные | |
|---|---|
| Принцип работы | ультразвуковое измерение уровня |
| Вход |
|
| диапазон измерения | 0.3 до 60 м (1 до 200 ft) |
| места измерения | макс. 2 места измерения, независимо от частоты |
| Выход |
|
| сенсор | 150 до 315 V пиковый импульс (в зависимости от типа сенсора) |
| реле | 4 реле тревоги/контроля, 1 перекидной контакт на, ном.мощность 5 A при AC 250 V, омная нагрузка |
| мА-выход | 0/4 до 20 мА, оптическая изоляция |
| макс. нагрузка | 750 Ом, изоляция, 30 V |
| разрешение | 0.1 % от диапазона |
| выходы | макс. 1 мА-выход |
| Точность измерения |
|
| погрешность измерения | 0,25 % от диапазона или 6 мм (0,24"), действует большее значение |
| разрешение | 0,1 % от диапазона измерения или 2 мм (0,08"), действует большее значение |
| температурная компенсация | -50 до 150 °C (-58 до 302 °F) встроенный температурный зонд температурный зонд TS-3 программируемые значения температуры |
| температурная погрешность |
|
| сенсор | 0,09 % от диапазона |
| фиксированное значение | 0,17 % / °C погрешности от запрограммированного значения |
| Условия использования |
|
| угол излучения | см. сенсоры |
| Внешние условия |
|
| внешняя температура корпуса | -20 до 50 °C (-5 до 122 °F) |
| класс защиты (полевой корпус) | IP 65 / Тип 4X / NEMA 4X |
| Свойства измеряемого вещества | см. сенсоры |
| Конструктивные особенности |
|
| Вес | 2.7 кг (6 lbs.) |
| Материал (корпус) | Поликарбонад |
| Электрическое соединени |
|
| ультразвуковой сенсор | RG62-A/U-коаксиальный кабель с низкой рабочей емкостью |
| передача сигнала | медный провод, 2-х жильный, скрученный, пленочный экран, 0,5 до 0,75 мм2 (22 до 18 AWG) |
| электрическое соединение и | медная линия согласно местным правилам, номинальная мощность 250 V, 5 A |
| питание | AC 100/115/200/230 V ±15%, 50/60 Гц, 31 VA |
| Интерфейс индикации и управления | 51 x 127 мм (2 x 5") графический ЖКВ с фоновой подсветкой |
| память | EEPROM (энергонезависимая), вспомогательная батарея не требуется |
| программирование | через съемный программатор (опция) или Dolphin Plus (опция) |
| Сертификаты и допуски | CE, CSANRTL/C, FM |
| Опции |
|
| температурный зонд | TS-3 |
| коммуникация | SmartLinx: модули со специфическим протоколом как интерфейс для распространенных, промышленных систем полевых шин |
|
| Dolphin Plus: интерфейс,совместимый с Siemens Milltronics Windows исоединение ComVerter (инфракрасное) |
|
| BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface |
Чертеж
| | Заказные данные |
SITRANS LU 02
Размеры SITRANS LU 01 (слева) и SITRANS LU 02 (справа)
Схема подключения
| | Заказные данные |
SITRANS LU 02

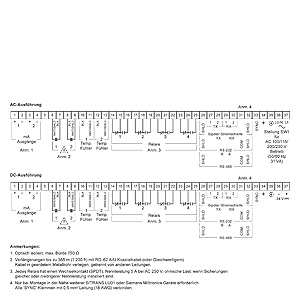

Соединения SITRANS LU 02
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5004-.....-.. | 851 | БЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ | 1828.50 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1GM | 851 | НАБОР КАБЕЛЬ.САЛЬНИКОВ M20 | 23.32 |
