SITRANS LU 02 - Преобразователь ультразвукового расходомера

SITRANS LU 02 - Преобразователь ультразвукового расходомера

SITRANS LU 02 это двухканальный ультразвуковой измерительный преобразователь для больших диапазонов измерения жидкостей и сыпучих веществ. Он измеряет жидкости, сыпучие вещества или их смеси в одном или двух резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).

Особенности

  • двухканальное измерение уровня в широких диапазонах измерения
  • простой монтаж и программирование через съемнуюинфракрасную клавиатуру
  • ЖКД с фоновой подсветкой для индикации измеряемыхвеличин в стандартных единицах измерения
  • автоматическое преобразование уровня в объем длястандартных и не линейных резервуаров
  • совместимость с Dolphin Plus и SmartLinx®

Область применения

SITRANS LU 02 предлагает точное, надежное двухканальное измерение уровня с одним измерительным преобразователем. Он измеряет жидкости, сыпучие вещества или их смеси в одном или двух резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft). Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям.Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.

Встроенный коммуникационный интерфейс конфигурируется автоматически для RS-232, RS-485 или биполярной токовой петли. SITRANS LU 01 через модули интерфейсов Siemens Milltronics SmartLinx® может подключаться к PLS или SPS, обеспечивая тем самым двустороннюю коммуникацию и доступ ко всем параметрам. Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям. Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.



Технические данные

Технические данные



Принцип работы

ультразвуковое измерение уровня

Вход



диапазон измерения

0.3 до 60 м (1 до 200 ft)

места измерения

макс. 2 места измерения, независимо от частоты

Выход



сенсор

150 до 315 V пиковый импульс (в зависимости от типа сенсора)

реле

4 реле тревоги/контроля, 1 перекидной контакт на, ном.мощность 5 A при AC 250 V, омная нагрузка

мА-выход

0/4 до 20 мА, оптическая изоляция

макс. нагрузка

750 Ом, изоляция, 30 V

разрешение

0.1 % от диапазона

выходы

макс. 1 мА-выход

Точность измерения



погрешность измерения

0,25 % от диапазона или 6 мм (0,24"), действует большее значение

разрешение

0,1 % от диапазона измерения или 2 мм (0,08"), действует большее значение

температурная компенсация

-50 до 150 °C (-58 до 302 °F)

встроенный температурный зонд

температурный зонд TS-3

программируемые значения

температуры

температурная погрешность



сенсор

0,09 % от диапазона

фиксированное значение

0,17 % / °C погрешности от запрограммированного значения

Условия использования



угол излучения

см. сенсоры

Внешние условия



внешняя температура корпуса

-20 до 50 °C (-5 до 122 °F)

класс защиты (полевой корпус)

IP 65 / Тип 4X / NEMA 4X

Свойства измеряемого вещества

см. сенсоры

Конструктивные особенности



Вес

2.7 кг (6 lbs.)

Материал (корпус)

Поликарбонад

Электрическое соединени



ультразвуковой сенсор

RG62-A/U-коаксиальный кабель с низкой рабочей емкостью

передача сигнала

медный провод, 2-х жильный, скрученный, пленочный экран, 0,5 до 0,75 мм2 (22 до 18 AWG)

электрическое соединение и

медная линия согласно местным правилам, номинальная мощность 250 V, 5 A

питание

AC 100/115/200/230 V ±15%, 50/60 Гц, 31 VA

Интерфейс индикации и управления

51 x 127 мм (2 x 5") графический ЖКВ с фоновой подсветкой

память

EEPROM (энергонезависимая), вспомогательная батарея не требуется

программирование

через съемный программатор (опция) или Dolphin Plus (опция)

Сертификаты и допуски

CE, CSANRTL/C, FM

Опции



температурный зонд

TS-3

коммуникация

SmartLinx: модули со специфическим протоколом как интерфейс для распространенных, промышленных систем полевых шин



Dolphin Plus: интерфейс,совместимый с Siemens

Milltronics Windows исоединение ComVerter

(инфракрасное)



BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface

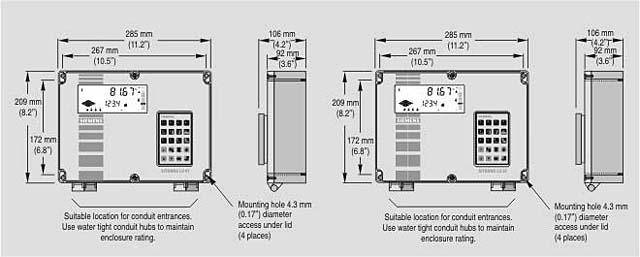

Чертеж

Размеры SITRANS LU 01 (слева) и SITRANS LU 02 (справа)

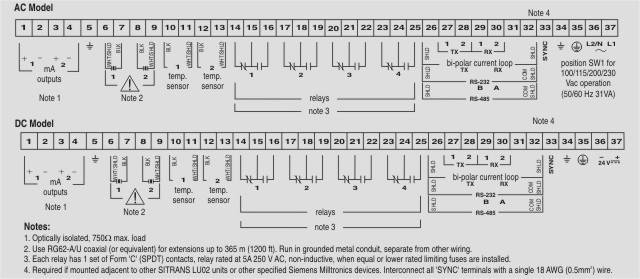

Схема подключения

Соединения SITRANS LU 02

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML5004-.....-..БЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ3по запросу (D)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1830-1GMНАБОР КАБЕЛЬ.САЛЬНИКОВ M200.083 - 5 недель (A)1
7ML1830-1HNSMARTLINK MODEM (CANADA/USA) ДЛЯ AIRANGER SPL/DPL/XPL PLUS SITRANS LU 100.3по запросу (D)1
7ML1830-1LPCARD DPL+ DAUGHTER, COMM READY, SPARE0.5по запросу (D)1
7ML1830-1LQCARD^^^DPS/SPL/DPL+/CRANERANGER^^^ DIPSLAY, SAPRE0.268по запросу (D)1
7ML1830-1MACARD LU 02/DPL+ MOTHER, COMM READY, SPARE1.2по запросу (D)1
7ML1830-2AN РУЧНОЙ ПРОГРАММАТОР, ДОПУСК ОБЩЕГО ИСПОЛЬЗОВАНИЯ 0.253 - 5 недель (A)1
7ML1930-1ACТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА0.0016 - 8 недель (C)1
7ML1998-1AP03ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ A-B RIO КОММУН.МОДУЛЬ, АНГЛИЙС.ЯЗЫК0.36 - 8 недель (C)1
7ML1998-1AQ03ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ PROFIBUS, НА АНГЛИЙСКОМ0.0656 - 8 недель (C)1
7ML1998-1AQ12ОПИСАНИЕ PROFIBUS КОММУНИКАЦИОННЫЙ МОДУЛЬ, НА ФРАНЦУЗСКОМ0.0076 - 8 недель (C)1
7ML1998-1AQ33MANUAL FOR PROFIBUS COMMUNICATIONS MODULE, GERMAN0.156 - 8 недель (C)1
7ML1998-1BF01ОПИСАНИЕ MODBUS-RTU,НА АНГЛИЙСКОМ (КОММУНИКАЦИОННЫЙ МОДУЛЬ)0.0646 - 8 недель (C)1
7ML1998-1BF31ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОММУНИКАЦИОННОГО МОДУЛЯ MODBUS RTU НА НЕМЕЦКОМ ЯЗЫКЕ0.36 - 8 недель (C)1
7ML1998-1BG01ОПИСАНИЕ F. MARTLINX MODEM НА АНГЛ0.36 - 8 недель (C)1
7ML1998-1BH02РУКОВОДСТВО DEVICENET IN ENGLISCHER SPRACHE0.36 - 8 недель (C)1
7ML1998-5BD02РУКОВОДСТВО SITRANS LU 02 АНГ.ЯЗ0.3413 - 5 недель (A)1
7ML1998-5BD12 РУКОВОДСТВО SITRANS LU 02 ФР.ЯЗ 0.53 - 5 недель (A)1
7ML1998-5BD32РУКОВОДСТВО SITRANS LU 02 НЕМ.ЯЗ 0.3453 - 5 недель (A)1
