Принцип измерения

Ультразвуковое измерение уровня

Диапазон измерения

Макс. 0.3 до 60 м (1 до 200 ft.)

Места измерения

Макс. 10

Выходной сигнал

• Ультразвуковой сенсор

150 до 315 V peak pulse (зависит от типа сенсора)

• Реле

• модуль SITRANS LU SAM (опция): 20 реле сигнализации/управления
• 1 переключающий контакт, ном. мощность 5A при AC 250 V, омная нагрузка

• мА выход

Модуль SITRANS LU AO (опция): 0/4 до 20 мА, оптическая изоляция

• Макс. загрузка

750 Ω, isolated

• Разрешение

0.1 % of range

Точность измерения

• Погрешность измерения

0,25 % от диапазона или 6 мм (0.24“), действует большее значение

• Разрешение

0,1% от диапазона измерения или 2 мм (0.08“), действует большее значение

• Температурная компенсация

• -50 до +150 °C (-58 до 302 °F)
• Сенсор со встроенной температурной компенсацией
• Внешний температурный зонд TS-3 (с опционной температурной платой TIB-9 возможность расширения до 10 входов)
• Программируемые значения температуры

• Температурная погрешность

• С компенсацией

0.09 % от диапазона

• Фикс. значение температуры

0.17 % /°C погрешности от запрограммированного значения

Рабочие условия

• угол

См. сенсоры

Внешние условия

• Внешняя температура корпуса

-20 до +50°C (-5 до 122°F)

• степень защиты

IP65 / Тип 4X / NEMA 4X

Условия среды

См. сенсоры

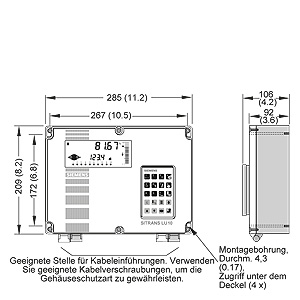

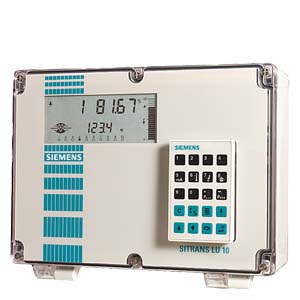

Конструктивные особенности

• Вес

2.7 кг (6 lbs.)

• Материал (корпус)

Polycarbonat

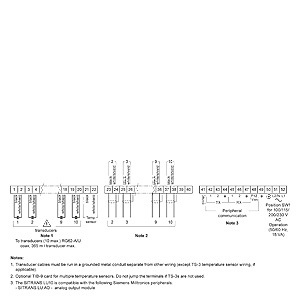

Электрическое соединение

• Ультразвуковой сенсор

RG62-A/U коаксиальный кабель с низкой рабочей емкостью

• Кабельное соединение ультразвукового сенсора

2-х жильный медный кабель, скрученный, экранирование пленкой, 0,5 до 0,75 мм 2 (22 до 18 AWG)

• Электрическое и релейное соединение

Медный кабель согласно местным требованиям, ном. мощность 250 V, 5 A

Питание

AC 100/115/200/230 V ±15 %, 50/60 Гц, 15 VA

Интерфейс индикации/управления

51 x 127 мм (2 x 5") графический ЖКД с фоновой подсветкой

• Память

EEPROM (энергонезависимая), вспомогательная батарея не требуется

• Программирование

Через съемный программатор или через DolphinPlus (опция)

Сертификаты и допуски

CE, FM, CSA NRTL/C

Опции

Плата расширения

Температурная плата TIB-9, увеличивает кол-во входов TS с 1 до 10

• Температурный сенсор

TS-3

• Коммуникация

• SmartLinx: спец. для протокола модули как интерфейс для распространенных промышленных систем полевых шин
• Dolphin Plus: Siemens Milltronics совместимый с Windows интерфейс и соединение Com-Verter (инфракрасное)
• BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface

• Периферийные устройства

• Макс. 3 периферийных устройства SITRANS LU 10
• SITRANS LU AO, аналоговый выходной модуль (макс. 1)
• SITRANS LU SAM, сигнализация (макс. 2)
