SITRANS LU 10 - Преобразователь ультразвукового расходомера

SITRANS LU 10 это ультразвуковой измерительный преобразователь для больших диапазонов измерения жидкостей и сыпучих веществ. Он обеспечивает контроль 10 точек измерения с помощью одного прибора. Он подходит для различных приложений и измеряет жидкости, сыпучие вещества или их смеси в резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).

Особенности

десятиканальное измерение уровня на широком диапазоне
автоматическое преобразование уровня в объем для стандартных и не линейных резервуаров
совместимость с Dolphin Plus и SmartLinx®
простой монтаж и программирование через съемную инфракрасную клавиатуру

Область применения

SITRANS LU 10 это универсальная система для контроля десяти мест измерения. Он измеряет жидкости, сыпучие вещества или их смеси в резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).

Система использует ультразвуковую технологию для измерения уровня, пустот, интервала, объемов или среднего значения / разницы. Его надежность основывается на ПО Sonic Intelligence®- для обработки отражения. Ультразвуковые сенсоры могут монтироваться на макс. расстоянии в 365 м (1200 ft) от измерительного преобразователя. Индикация измеряемых величин осуществляется в любых единицах измерения на ЖКД с фоновой подсветкой. Прибор может подключаться через модули интерфейсов Siemens Milltronics SmartLinx® к DCS или PLC, обеспечивая тем самым двустороннюю коммуникацию и доступ ко всем параметрам. Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям. Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.

Технические данные

Принцип работы
Принцип измерения	Ультразвуковое измерение уровня
Диапазон измерения	Макс. 0.3 до 60 м (1 до 200 ft.)
Места измерения	Макс. 10
Выходной сигнал
Ультразвуковой сенсор	150 до 315 V peak pulse (зависит от типа сенсора)
Реле	модуль SITRANS LU SAM (опция): 20 реле сигнализации/управления 1 переключающий контакт, ном. мощность 5A при AC 250 V, омная нагрузка
мА выход	Модуль SITRANS LU AO (опция): 0/4 до 20 мА, оптическая изоляция
Макс. загрузка	750 Ω, isolated
Разрешение	0.1 % of range
Точность измерения
Погрешность измерения	0,25 % от диапазона или 6 мм (0.24“), действует большее значение
Разрешение	0,1% от диапазона измерения или 2 мм (0.08“), действует большее значение
Температурная компенсация	-50 до +150 °C (-58 до 302 °F) Сенсор со встроенной температурной компенсацией Внешний температурный зонд TS-3 (с опционной температурной платой TIB-9 возможность расширения до 10 входов) Программируемые значения температуры
Температурная погрешность
С компенсацией	0.09 % от диапазона
Фикс. значение температуры	0.17 % /°C погрешности от запрограммированного значения
Рабочие условия
Transmission angle	См. сенсоры
Внешние условия
Внешняя температура корпуса	-20 до +50°C (-5 до 122°F)
Degree of protection (wall mount)	IP65 / Тип 4X / NEMA 4X
Medium conditions	См. сенсоры
Конструктивные особенности
Вес	2.7 кг (6 lbs.)
Материал (корпус)	Polycarbonat
Электрическое соединение
Ультразвуковой сенсор	RG62-A/U коаксиальный кабель с низкой рабочей емкостью
Кабельное соединение ультразвукового сенсора	2-х жильный медный кабель, скрученный, экранирование пленкой, 0,5 до 0,75 мм ² (22 до 18 AWG)
Электрическое и релейное соединение	Медный кабель согласно местным требованиям, ном. мощность 250 V, 5 A
Питание	AC 100/115/200/230 V ±15 %, 50/60 Гц, 15 VA
Интерфейс индикации/управления	51 x 127 мм (2 x 5") графический ЖКД с фоновой подсветкой
Память	EEPROM (энергонезависимая), вспомогательная батарея не требуется
Программирование	Через съемный программатор или через DolphinPlus (опция)
Сертификаты и допуски	CE, FM, CSA _NRTL/C
Опции
Плата расширения	Температурная плата TIB-9, увеличивает кол-во входов TS с 1 до 10
Температурный сенсор	TS-3
Коммуникация	SmartLinx: спец. для протокола модули как интерфейс для распространенных промышленных систем полевых шин Dolphin Plus: Siemens Milltronics совместимый с Windows интерфейс и соединение Com-Verter (инфракрасное) BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface
Периферийные устройства	Макс. 3 периферийных устройства SITRANS LU 10 SITRANS LU AO, аналоговый выходной модуль (макс. 1) SITRANS LU SAM, сигнализация (макс. 2)

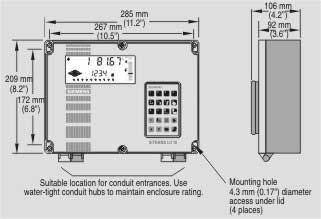

Чертеж

Размеры SITRANS LU 10

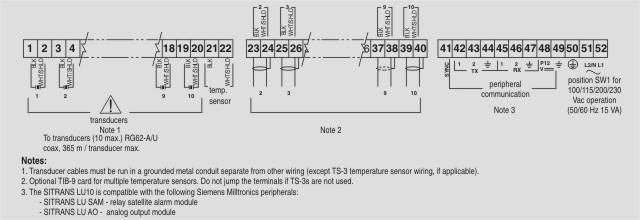

Схема подключения

Соединения SITRANS LU 10

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML5007-.....-..	БЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SIEMENS SITRANS LU 10 ДЛЯ ДИАПАЗОНОВ ДО 60M ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ В ДО 10МЕСТАХ ИЗМЕРЕНИЯ	2.6	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1830-1CN	TIB9 ПЛАТА ДЛЯ AIRANGER XPL PLUS	0.196	по запросу (D)	1
7ML1830-1GM	НАБОР КАБЕЛЬ.САЛЬНИКОВ M20	0.08	3 - 5 недель (A)	1
7ML1830-1LQ	CARD^^^DPS/SPL/DPL+/CRANERANGER^^^ DIPSLAY, SAPRE	0.268	по запросу (D)	1
7ML1830-1LY	CARD XPL DAUGHTER, COMM READY, SPARE	0.5	по запросу (D)	1
7ML1830-1ML	CARD ^^^XPL+^^^ MOTHER, COMM READY, FOR XPL PLUS, SITRANS LU 10, SPARE	3	по запросу (D)	1
7ML1830-2AN	РУЧНОЙ ПРОГРАММАТОР, ДОПУСК ОБЩЕГО ИСПОЛЬЗОВАНИЯ	0.25	3 - 5 недель (A)	1
7ML1930-1AC	ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА	0.001	6 - 8 недель (C)	1
7ML1998-1AP03	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ A-B RIO КОММУН.МОДУЛЬ, АНГЛИЙС.ЯЗЫК	0.3	6 - 8 недель (C)	1
7ML1998-1AQ03	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ PROFIBUS, НА АНГЛИЙСКОМ	0.065	6 - 8 недель (C)	1
7ML1998-1AQ12	ОПИСАНИЕ PROFIBUS КОММУНИКАЦИОННЫЙ МОДУЛЬ, НА ФРАНЦУЗСКОМ	0.007	6 - 8 недель (C)	1
7ML1998-1AQ33	MANUAL FOR PROFIBUS COMMUNICATIONS MODULE, GERMAN	0.15	6 - 8 недель (C)	1
7ML1998-1BB02	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ . I-Q РАДАРНЫЙ УРОВНЕМЕР 160 НА АНГЛ.	0.3	6 - 8 недель (C)	1
7ML1998-1BF01	ОПИСАНИЕ MODBUS-RTU,НА АНГЛИЙСКОМ (КОММУНИКАЦИОННЫЙ МОДУЛЬ)	0.064	6 - 8 недель (C)	1
7ML1998-1BF31	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОММУНИКАЦИОННОГО МОДУЛЯ MODBUS RTU НА НЕМЕЦКОМ ЯЗЫКЕ	0.3	6 - 8 недель (C)	1
7ML1998-1BG01	ОПИСАНИЕ F. MARTLINX MODEM НА АНГЛ	0.3	6 - 8 недель (C)	1
7ML1998-1BH02	РУКОВОДСТВО DEVICENET IN ENGLISCHER SPRACHE	0.3	6 - 8 недель (C)	1
7ML1998-5AN02	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU 10 АНГЛ. ЯЗ.	0.175	6 - 8 недель (C)	1
7ML1998-5AN12	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU 10 ФРАНЦУЗСКИЙ ЯЗ.	0.5	6 - 8 недель (C)	1
7ML1998-5AN22	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU 10 ИСПАНСКИЙ ЯЗ.	0.5	6 - 8 недель (C)	1
7ML1998-5AN32	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU10 НЕМЕЦКИЙ ЯЗЫК	0.174	6 - 8 недель (C)	1
