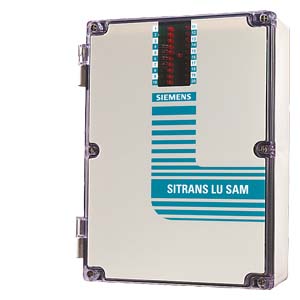

SITRANS LU SAM Модуль сигнализации SITRANS LU SAM добавляет до 20 релейных контактов для подсоединенных к измерительному преобразователю SITRANS LU 10 точек измерения.
Особенности
SITRANS LU SAM - Максимальное расстояние от релейных выходов до измерительного преобразователя SITRANS LU 10 1500 м (5000 ft)
- Релейные выходы могут быть подчинены любой точке SITRANS LU 10.
Область применения
SITRANS LU SAM Модуль сборной тревоги SITRAN LU SAM добавляет до 20 релейных контактов для подсоединенных к измерительному преобразователю SITRANS LU 10 мест измерения. Программирование SITRANS LU SAM осуществляется на измерительном преобразователе SITRANS LU 10. Только выбор конфигурации и тест выхода настраиваются непосредственно на SITRANS LU SAM. Благодаря использованию модуля SITRANS LU SAM можно получить либо два релейных выхода для всех десяти мест измерения, 20 релейных выходов для одного единственного места измерения либо любую комбинацию этих возможностей. Все реле являются перекидными контактами, таким образом их подключение возможно в качестве размыкателей или замыкателей.
Технические данные
SITRANS LU SAM | Принцип работы |
|
|---|---|
| Принцип работы | Сигнализация |
| Вход |
|
| Коммуникация | Данные от SITRANS LU 10 |
| 4800 битов/с |
| ± 20 мА биполярная петля тока |
| Неполяризован |
| Выход |
|
| 20 мультифункциональных реле, программирование с SITRANS LU 10, 1 перекидной контакт на реле, ном.мощность 5 A при AC 250 V, омная нагрузка |
| Вход и передача |
| 1 приемник |
| Рабочие условия |
|
| Внешние условия |
|
| -20 до +50 °C (-5 до +122 °F) |
| Внутри/снаружи |
| 2000 м макс. |
| Применимо для наружной установки (Тип 4X / NEMA 4X / IP65 корпус) |
| II |
| 4 |
| Конструктивные особенности |
|
| Вес | 3 кг |
| Материал (корпус) | поликарбонат |
| 2-3 медных проводника, сплетенные,с затвором 300V 0.5 .. 0.75 мм2 (22 to 18 AWG) |
| медный проводник совместно с требованиями, в диапазоне 250 В 5 A |
| Питание | AC 100/115/200/230 V ±15 %, 50/60 Гц, 20 VA |
| Интерфейс индикации/управления | 1 СИД для индикации напряжения / состояния коммуникации 20 СИД для индикации состояний реле |
| Мин. 10 мин |
| Сертификаты и допуски | CE, FM, CSANRTL/C |

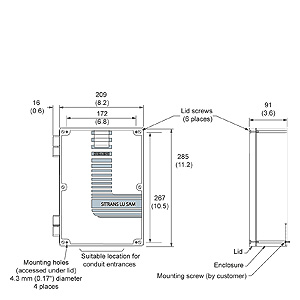

Чертеж
SITRANS LU SAM
Размеры SITRANS LU SAM

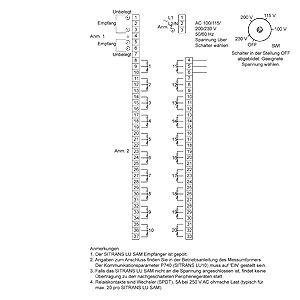

Схема подключения
SITRANS LU SAM
Соединения SITRANS LU SAM
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5811-1A | 851 | SITRANS LU SAM, ДО 20 РЕЛЕЙНЫХ ВЫХОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕМЕННОЕПОСТОЯННОЕ НАПРЯЖЕНИЕ ПИТАНИЯ, СЕРТИФИКАТЫ CSA NRTL/C, FM, CE | 1759.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1998-5CF02 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU SAM АНГЛИЙСКИЙ ЯЗ. | 12.72 |
| 7ML1998-5CF32 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS LU SAM НЕМЕЦКОМ ЯЗ. | 12.72 |
