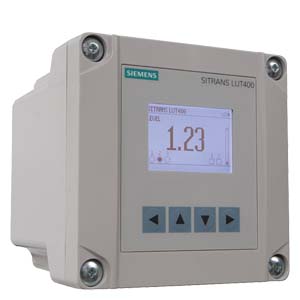

SITRANS LUT400

SITRANS LUT400

Серия контроллеров Siemens SITRANS LUT400 это компактные одноканальные ультразвуковые измерительные преобразователи для широких диапазонов непрерывного измерения уровня жидкостей, взвесей и сыпучих материалов, а также для высокоточного измерения расхода в открытых каналах.

Особенности

SITRANS LUT400

Малый 1/2 DIN корпус [144 x 144 x 146 мм (5.7 x 5.7 x 5.75 дюймов)] со стандарным универсальным кронштейном длякрепления на стнене, трубе, DIN-рейке, плюс дополнительно для монтажа в панель
Простой в использовании дисплей с Интерфейсом Локального Пользователя (LUI) с 4-я кнопками для программирования,перемещения по меню и Мастер быстрого запуска с поддержкой основных сфер применений
Уровень, Объём, Расход в открытых каналах
Три реле для: управления насосами, сигнализации или для управления
Поддержка HART
EDD для SIMATIC PDM, AMS Device Manager и HART коммуникаторов 375/475, плюс DTM для FDT (Field Device Tools)
Встроенный веб браузер для локального программирования с интуитивно понятным веб интерфейсом
Два дискретных входа для резервного копирования при изменении уровня и функции блокировки насоса
Эхо профиль и графики доступны для просмотра на локальном дисплее
Запатентованный цифровой приёмник для повышения эффективности для применения в приложения с высокимиэлектрическими помехами (использование вблизи с ПЧ)
Часы реального времени с переходом на летнее время с поддержкой регистрации данных и алгоритмы энергосбережения для минимизации работы насоса в периоды высокой стоимости электроэнергии
Съёмный клемный блок для облегчения процесса подключения

Область применения

SITRANS LUT400

SITRANS LUT400 поставляется в трёх различных вариантах, в зависимости от применения и требований уровняпроизводительности и функциональности:

SITRANS LUT420 Контроллер Уровня: Уровень или объём жидкостей, взвесей и сыпучих материалов,с простымифункциями управления насосами и архивации
SITRANS LUT430 Контроллер Уровня, Расхода и Насосов: Включает в себя все возможности LUT420 плюс полный наборпередовых алгоритмов управления нсосами, сигнализацию, контроль расхода в открытых каналах и возможность архивации
SITRANS LUT440 Высокоточный расходомер открытых каналов: Высокоточная модель: Включает в себя все возможности LUT430, а также обеспечивает лучшую точность в различных отраслях промышленности (± 1 мм в диапазоне до 3м), обладает расширенным набором функций управления и архивирования

Основные области применения: колодцы, резервуары, лотки/платины, хранение химикатов, хранение жидкостей,бункеры, бункеры дробилок, хранение сыпучих материалов

Технические данные

SITRANS LUT400

Принцип работы	Ультразвуковое измерение уровня, объёма, расхода в открытых каналах и управление насосами
Диапазон измерения	0.3 … 60 м(1 … 196 фут), взависимости от сенсора
Входа
Дискретные	0 ... 50 В DC переключениеуровнем сигналаЛогический 0 = < 10 В DCЛогическая 1 = 10 ... 50 В DCМакс.. 3 мА
Выхода
Частота сенсоров	10 ... 52 кГц
Ультразвуковые сенсоры	Совместимлсть сенсоров: Со всеми сериями сенсоров EchoMax и ST-H
Реле	1 SPDT Form C, реле с NO или NC, номинальная мощьность 1 A при 250 В AC, неидуктивная нагрузка и3A при 30 В DC 2 SPST Form A, реле с NO, номинальная мощьность 5 A при 250 В AC, неидуктивная нагрузка и3A при 30 В DC
Токовый выход	4 … 20 мA,изолированный
Макс. нагрузка	600 Ом макс. в АКТИВНОМ режиме,750 Ом макс. в ПАСИВНОМ режиме
Разрешение	0.1 % от диапазона
Точность
Ошибка измерений	Стандарный режим работы: ± 1 мм (0.04 дюймов) плюс 0.17 % от измеренной дистанции Высокоточный OCM: ± 1 мм (0.04 дюймов), в диапазоне до 3 м (9.84 футов)
Разрешаюшая способность	Стандарный режим работы: 0.1 % от диапазона или 2 мм(0.08 дюймов), в зависимости от того что больше Высокоточный OCM: 0,6 мм (0.02 дюймов), в диапазоне до 3 м (9.84 футов)
Температурная компенсация	-40 ... +150 °C (-40 ... +300 °F) Встроенный в сенсор датчик температуры Внешний датчик температуры TS-3 (опционально) Программируемое фиксированное значение температуры
Рабочие условия эксплуатации
Условия монтажа
Место монтажа	Внутри/снаружи
Категория монтажа	II
Степень загрязнения	4
Условия окружающей среды
Температура окружающей среды (корпус)	-20 … +50 °C (-4 … +122 °F)
Конструкция
Вес
Корпус с дисплеем:	1.3 кг (2.87 фунтов)
Корпус без дисплея:	1.2 кг (2.65 фунтов)
Материал (корпуса)	Поликарбонат
Класс защиты
Корпус с дисплеем и без:	IP65/Type 4X/NEMA 4X
Корпус без дисплея, крышка удалена	IP20
Удалённый дисплей:	IP65/Type 3/NEMA 3
Кабель
Сенсор и токовой выход	Сенсор, токовый выход: 2-х жильная меднаяэкранированная витая пара, 300 В 0.5 … 0.75 мм² (22 … 18 AWG) Реле/питание медный кабель в соответствии с местнымитребованиями для обеспечения 250 В 5 A
Макс. расстояние между сенсором и измерительным преобразователем	365 м (1200 футов)
Элементы индикации и управления	Выносной LCD 60 x 40 мм (2.36 x 1.57"), разрешение 240 x 160 точек, длина удлиняющего кабеля максимум 5 м
Программирование
Основное	4 локальные кнопки
Вторичное	ПК через SIMATIC PDM ПК через Emerson AMS DeviceManager ПК через веб браузер ПК через Field Device Tool (FDT) HART коммуникатор 375/475(FC375/FC475)
Память	512 кВ флэш EPROM 1.5 MB флэш для архивирования
Напряжение питания
Версия AC	100 ... 230 В AC ± 15 %, 50/60 Гц,36 ВAПредохранитель: 5 x 20 мм, медленный, 0.25 A, 250 В
Версия DC	10 … 32 В DC, 10 ВтПредохранитель: 5 x 20 мм, медленный 1.6 A, 125 В
Допуски и разрешения
Общепромышленное	CSAUS/C, CE, FM, UL listed,C-TICK
Опасные
Невоспламеняемые(Канада)	CSA Class I, Div. 2, Groups A, B,C, D; Class II, Div. 2, Groups F, G;Class III
Защита от воспламенения пыли(Международный/Европа)	ATEX II 3DEx tc IIIC Txx °C IP65IECEx SIR 12.0057XSIRA 12ATEX9143X
Обмен данными	HART 7.0, USB

		SITRANS LUT420	SITRANS LUT430	SITRANS LUT440
Категория	Особенности	Контроллер уровня	Контроллер уровня,расхода и насосов	Высокоточный OCMконтроллер
Режимы работы	Измерение уровеня,пространства и дистанции	✓	✓	✓
	Расход в открытых каналах		✓	✓
	Volume conversion	✓	✓	✓
Характеристики	Со всеми сериями сенсоровEchoMax и ST-H	✓	✓	✓
	Стандартная точность: ± 1 мм + 0,17 % от измереннойдистанции	✓	✓	✓
	Высокая точность: ± 1 мм в диапазоне до 3 метров			✓
	Опции монтажа: настенный или панельный, на трубы,DIN-рейки	✓	✓	✓
Архивирование и обмен данными	HART	✓	✓	✓
	Выход 4 ... 20 мA (активный и ассивный)	✓	✓	✓
	Встроенный архиваторизмерения уровня и тревог	✓	✓	✓
	Встроенный архиваторфиксированного расхода		✓	✓
	Встроенный архиваторпеременного расхода			✓
	Ежедневное архивированиемаксимального, минимальногои среднего значения расхода,ежедневный суммарный объёми минимальной имаксимальной температуры			✓
Контроль расхода	Высокоточное измерениерасхода в открытых каналах			✓
	9-и значный ежедневныйсумматор расхода		✓	✓
	Сигнализация о низком и высоком расходе		✓	✓
	Внешний счётчик и контроль отсчётов		✓	✓
Управление насосами	Энергосберегающиеалгоритмы для управлениянасосами		✓	✓
	Удержание ниженей границы уровня	✓	✓	✓
	Дополнительные функции управления насосом		✓	✓
	Задержка запуска ивозобновления работы насоса		✓	✓
	Альтернативные режимы работы насоса	✓	✓	✓
	Время работы и обслуживаниянасоса		✓	✓
	Счётчик объёма перекаченногонасосом		✓	✓
	Обнаружение переполнения	✓	✓	✓
	Дискретный вход дляблокировки насоса		✓	✓
	Расчёт времени утечек		✓	✓

Чертеж

SITRANS LUT400

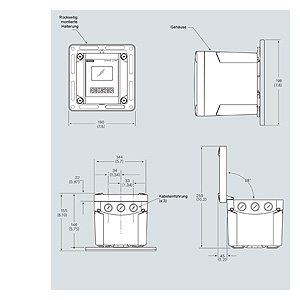

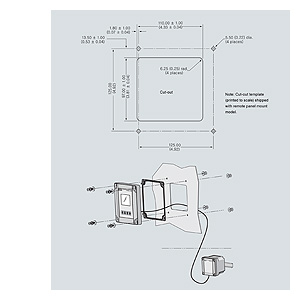

SITRANS LUT400 размеры в мм (дюймах)

Схема подключения

SITRANS LUT400

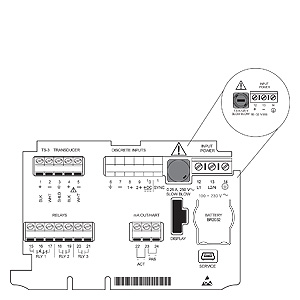

SITRANS LUT400 схема соединения
