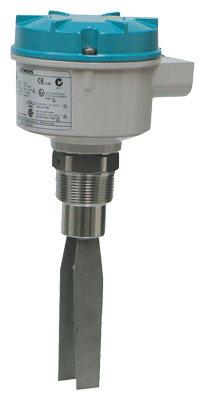

SITRANS LVS100
SITRANS LVS100 - вибрационный сигнализатор уровня для сыпучих материалов.
Особенности
SITRANS LVS100
- Высокая стойкость к механическим воздействиям
- Высокая стойкость к внешней вибрациии
- Поворотный корпус для удобства установки и монтажа
- Подходит для определения уровня материалов с объемной плотностью от 60 г/л
- По запросу клиента возможность удлинения до 2000 мм (78,74")
Область применения
SITRANS LVS100 SITRANS LVS100 определяет минимальный, максимальный и промежуточный уровни для сухих сыпучих материалов в емкостях, силосах или бункерах.
SITRANS LVS100 имеет компактную конструкцию и может устанавливаться вверху, сбоку и под углом. Конструкция колебательной вилки обеспечивает чистоту зубцов. Уникальная конструкция вилки и полупроводниковой сборки обеспечивает отсутствие сбоев при определении уровней, даже в случае повреждения зубцов.
Сигнал электронной цепи воздействует на кристалл зонда, что заставляет вилку вибрировать. Если вилка покрыта материалом, то изменение частоты вибрации определеяетчя в электронной цепи, что приводит к тому, что состояние реле изменяется после секундной задержки. Если давление материала на вилку отсутствует, то вибрация прекращается и реле переходит в нормальное состояние.
- Основное применение: сухие сыпучие материалы в емкостях, силосных хранилищах или бункерах
Конфигурация
SITRANS LVS100

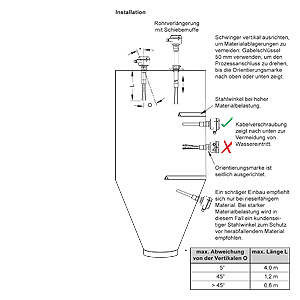

Установка SITRANS LVS100
Технические данные
SITRANS LVS100
| Принцип работы | |
|---|---|
| Принцип измерения | Вибрационный сигнализатор уровня |
| Вход |
|
| Измеряемая величина | Нижняя, верхняя и требуемая |
| Частота измерения | 200 Гц |
| Выход |
|
| Реле | DPDT реле |
| Задержка реле | При отсутствии вибрации: около 1 секунды |
|
| При восстановлении вибрации: около 1-2 секунд |
| Задержка сигнала | При переходе от незакрытого к закрытому состоянию зонда:около 1 секунды |
|
| При переходе от закрытого к незакрытому состоянию зонда: около 1-2 секунд |
| Реле в безопасном режиме | Низкий или высокий, переключаемый |
| Аварийная сигнализация | Реле 8 A при 250 В AC, неиндуктивный |
|
| Реле 5 A при 30 В DC, неиндуктивный |
| Чувствительность | Низкая или высокая, переключаемая |
| Рабочие условия эксплуатации |
|
| Условия монтажа |
|
| Место установки | Внутри/снаружи |
| Внешние условия |
|
| Внешняя температура | -40 to +60 °C (-40 to +140 °F) |
| Категория монтажа | III |
| Степень загрязнения | 2 |
| Свойства материала |
|
| Температура в месте подключения к процессу | -40 to +150 °C (-40 to +302 °F) |
| Макс. температура резьбового вывода | +80 °C (+176 °F) |
| Макс. температура поверхности корпуса (категория 2D) | +90 °C (+194 °F) |
| Макс. температура поверхности удлинителя (категория 1D) | +150 °C (+302 °F) |
| Давление (корпус) | Макс. 10 бар (145 фунтов на квадратный дюйм) Европейская Директива на устройства измерения давления 97/23/EC: Категория 1 |
| Минимальная плотность материала | около 60 г/л (3,8 фунтов/фут3) |
| Конструктивные особенности |
|
|
|
| Алюминий с эпоксидным покрытием |
|
|
| Нержавеющая сталь 316TI (1.4571) |
| IP66/тип 4/NEMA 4 |
| 2 x M20x1.5 or 2 x ½" NPT |
| Стандартная версия, без удлинителя: около 1,7 кг |
| Питание |
|
| Сертификаты и допуски |
|
Чертеж
SITRANS LVS100

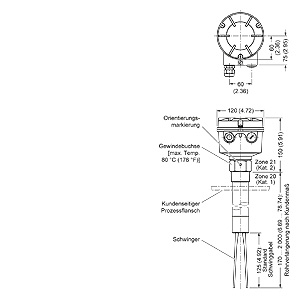

Размеры SITRANS LVS100
Схема подключения
SITRANS LVS100

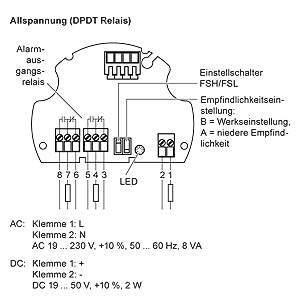

SITRANS LVS100 соединения
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5735-.....-.... | 856 | SITRANS LVS 100 STANDARD : VIBRATING POINT LEVEL SWITCH FOR HIGH OR LOW LEVELS OF BULK SOLIDS. SENSITIVITY >60G/L. | 299.98 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1NS | 8ZM | ELECTRONIC MODULE LVS100 DPDT RELAY-19-253 V AC | 178.08 |
| 7ML1830-1NT | 8ZM | SLIDING SLEEVE,R 1-1/2 INCH DIN 2999 | 213.06 |
| 7ML1830-1NU | 8ZM | SLIDING SLEEVE,NPT 1-1/2 INCH ANSI B1.20.1 | 213.06 |
| 7ML1998-5FT63 | 8ZM | MANUAL,SITRANS LVS100/200 4-LANGUAGE | 28.62 |
