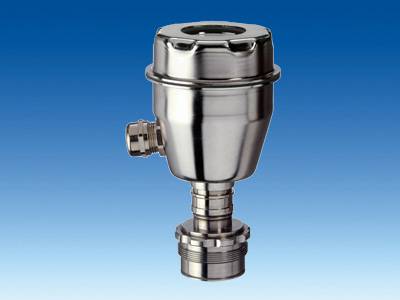

SITRANS P300 (Измерительные преобразователи для избыточного и абсолютного давления) - Датчики относительного, абсолютного и дифдавления

SITRANS P300 является цифровым измерительным преобразователем для избыточного и абсолютного давления. Имеются все распространенные резьбовые подключения к процессу. Дополнительно имеются различные гигиенические соединения и фланцевые соединения с плоской мембраной мембрана заподлицо), удовлетворяющие требованиям к подключениям к процессу, не имеющим мертвых зон. Выходным сигналом является независимый от нагрузки сигнал постоянного тока от 4 до 20 мА или сигнал PROFIBUS PA, который линейно пропорционален входному давлению. Коммуникация производится через HART-протокол или через интерфейс PROFIBUS PA. Для простого локального управления основными настройками преобразователя давления имеются удобные кнопки. SITRANS P300 имеет однокамерный корпус из нержавеющей стали. Преобразователь давления имеет тип допуска "искробезопасный". Он может использоваться в зоне 1 или зоне 0.

Особенности

Высокое качество и срок службы
Высокая надежность даже при сильных химических и механических воздействиях
Обширные функции диагностики и моделирования
Минимальное отклонение от характеристик
Низкий долгосрочный дрейф
Части, соприкасающиеся с веществом, выполнены из высококачественных материалов (напр. нерж. сталь, Hastelloy)
Диапазон измерения от 8 мбар до 400 бар
Высокая точность измерений
Параметрирование с помощью кнопок и HART-коммуникаций или PROFIBUS PA-коммуникаций

Область применения

Преобразователь давления выпускается в исполнении для избыточного и абсолютного давления. Выходным сигналом всегда является независимый от нагрузки сигнал постоянного тока от 4 до 20 мА или сигнал PROFIBUS PA, который линейно пропорционален входному давлению. Преобразователь выполняет измерения в агрессивных, неагрессивных и опасных газах, а также парах и жидкостях.
Он может использоваться для следующих типов измерений:

Избыточное давление
Абсолютное давление

При соответствующей параметрировании он может использоваться также для следующих дополнительных типов измерений:

Уровень
Объем
Масса

"Искробезопасная" EEx версия преобразователя может устанавливаться в опасных зонах (зона 1). Преобразователи имеют сертификат тестирования типа EC и соответствуют соответствующим гармонизированным европейским стандартам ATEX.

Избыточное давление

Эта версия измеряет избыточное давление агрессивных, неагрессивных и опасных газов, а также паров и жидкостей. Наименьший диапазон измерения составляет 10 мбар изб., наибольший - 400 бар изб.

Уровень

Версия для избыточного давления при соответствующем параметрировании измеряет уровень агрессивных, неагрессивных и опасных жидкостей. Для измерения уровня в открытом резервуаре необходим один прибор; для измерения уровня в закрытом резервуаре потребуется два прибора и система управления процессом.

Абсолютное давление

Эта версия измеряет абсолютное давление агрессивных, неагрессивных и опасных газов, а также паров и жидкостей. Наименьший диапазон измерения составляет 8 мбар абс., наибольший - 30 бар абс.

Дизайн

Прибор состоит из:

Электроники
Корпуса
Измерительной ячейки

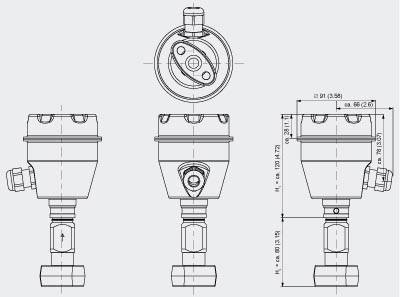

Перспективный вид SITRANS P300

Корпус имеет накручиваемую крышку (3), со смотровым окном или без окна в зависимости от версии. Корпус электрических клемм, кнопки управления прибором и, в зависимости от версии, цифровой дисплей, расположены под крышкой. Соединения для подключения вспомогательного питания UH и экрана расположены в корпусе клемм. Кабельный ввод расположен на боку корпуса. Измерительная ячейка с подключением к процессу (5) расположены на нижней стороне корпуса. В зависимости от версии прибора, измерительная ячейка с подключением к процессу могут отличаться от показанных на рисунке.

Функции

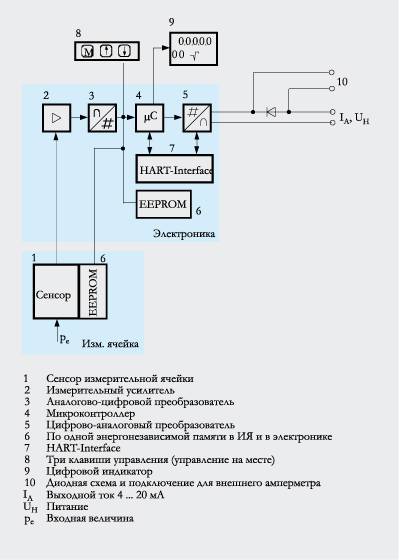

Принцип работы электроники с HART-коммуникацией

Входное давление преобразуется сенсором (1) в электрический сигнал. Этот сигнал усиливается измерительным усилителем (2) и оцифровывается в АЦП (3). Цифровой сигнал анализируется в микроконтроллере (4) и корректируется на предмет характеристик линейности и зависимости от температуры. Затем в ЦАП (5) он преобразуется в токовый сигнал от 4 до 20 мА. Диодная цепь обеспечивает защиту от смены полюсов напряжения. Можно выполнять непрерывающие измерения тока низкоомным амперметром на соединении (10). Данные, специфичные для измерительной ячейки, данные электроники и настройки параметров храняться в двух модулях энергонезависимой памяти (6). Первый модуль соединен с измерительной ячейкой, второй - с электроникой.

Кнопки (8) могут использоваться для вызова индивидуальных функций, т.н. режимов. Если у вас прибор с цифровым дисплеем (9), вы можете использовать его для отслеживания настроек режимов и других сообщений. Основные настройки режимов могут быть изменены с компьютера через HART-модем (7).

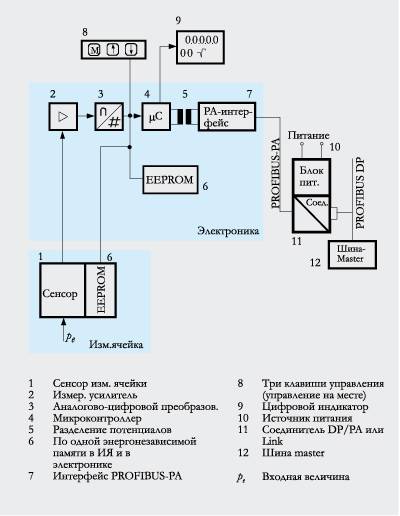

Принцип работы электроники с PROFIBUS PA-коммуникацией

Входное давление преобразуется сенсором (1) в электрический сигнал. Этот сигнал усиливается измерительным усилителем (2) и оцифровывается в АЦП (3). Цифровой сигнал анализируется в ми- кроконтроллере (4) и корректируется на предмет характеристик линейности и зависимости от температуры. После этого он выдается на шину PROFIBUS PA через электрически изолированный интерфейс PROFIBUS PA (7). Данные, специфичные для измери- тельной ячейки, данные электроники и настройки параметров хра- нятся в двух модулях энергонезависимой памяти (6). Первый модуль соединен с измерительной ячейкой, второй - с электроникой.

Принцип работы измерительных ячеек

Среди прочих имеются следующие подключения к процессу:

G½
½-14 NPT
Плоская мембрана (мембрана заподлицо):
- Фланцы по EN
- Фланцы по ASME
- NuG- и фармацевтические подключения

Измерительная ячейка для избыточного давления

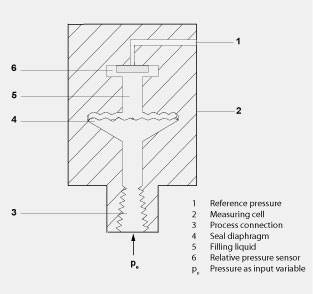

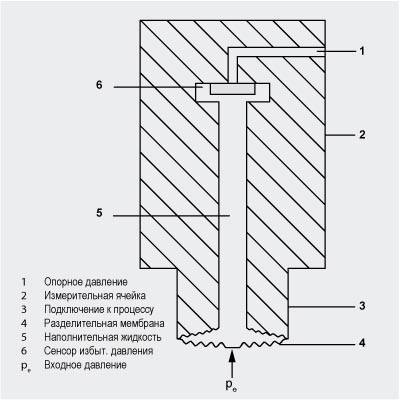

Функциональная схема измерительной ячейки для избыточного давления

Входное давление (pe) передается на сенсор избыточного давления (6) через разделительную мембрану (4) и наполнительную жидкость (5), вызывая смещение измерительной мембраны. Смещение вызывает сопротивление четырех пьезосопротивлений в измерительной мембраны в мостовой схеме. Изменение сопротивления вызывает возникновение выходного напряжения моста, пропорционального входному давлению.

Измерительные преобразователи с диапазонами измерения ≤63 бар измеряют входное давление относительно атмосферного давления, а с диапазонами ≥ 160 бар - относительно вакуума.

Измерительная ячейка для абсолютного давления

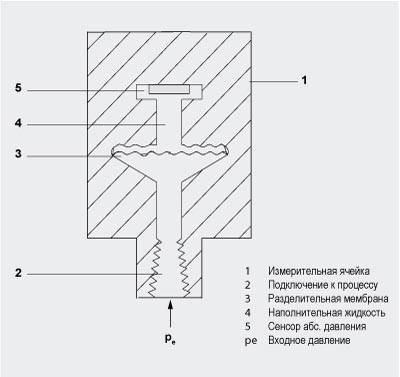

Функциональная схема измерительной ячейки для абсолютного давления

Входное давление (pe) передается на сенсор абсолютного давления (5) через разделительную мембрану (3) и наполнительную жидкость (4), вызывая смещение измерительной мембраны. Смещение вызывает сопротивление четырех пьезосопротивлений измерительной мембраны в мостовой схеме. Изменение сопротивления вызывает возникновение выходного напряжения моста, пропорционального входному давлению.

Измерительная ячейка для избыточного давления, мембрана заподлицо

Функциональная схема измерительной ячейки для избыточного давления с плоской мембраной

Входное давление (pe) передается на сенсор избыточного давления (6) через разделительную мембрану (4) и наполнительную жидкость (5), вызывая смещение измерительной мембраны. Смещение вызывает сопротивление четырех пьезосопротивлений измерительной мембраны в мостовой схеме. Изменение сопротивления вызывает возникновение выходного напряжения моста, пропорционального входному давлению.

Измерительные преобразователи с диапазонами измерения ≤ 63 бар измеряют входное давление относительно атмосферного давления, а с диапазонами ≥ 160 бар - относительно вакуума.

Измерительная ячейка для абсолютного давления, плоская мембрана

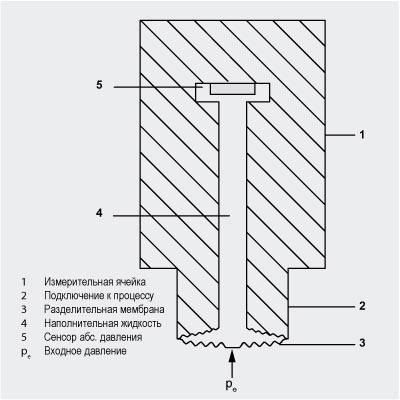

Функциональная схема измерительной ячейки для абсолютного давления с плоской мембраной

Параметрирование

В зависимости от версии имеются различные варианты выполнения параметрирования и настройки/считывания параметров преобразователя давления.

Параметрирование с помощью кнопок (локальное управление)

С помощью кнопок без использования вспомогательных средств можно настроить важнейшие параметры.

Параметрирование через HART-коммуникации

Параметрирование через HART-коммуникации выполняется с помощью HART-коммуникатора или ПК.

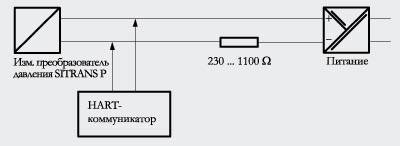

Коммуникация между HART-коммуникатором и преобразователем давления

При параметрировании с HART-коммуникатора производится подключение непосредственно к 2-х проводной линии связи.

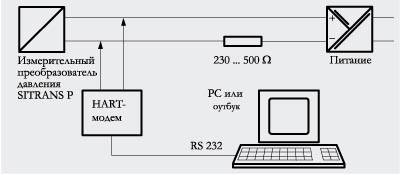

HART-коммуникация между ПК и преобразователем давления

Для параметрировании с помощью ПК обмен выполняется через HART-модем.

Сигналы, необходимые для коммуникаций согласно протоколам HART 5.x или 6.x накладываются на выходной ток методом частотной манипуляции (FSK).

Настраиваемые параметры SITRANS P300 с HART-коммуникацией

Параметры	Кнопки	HART- коммуникации
Начало шкалы измерений	x	x
Конец шкалы измерений	x	x
Электрическое демпфирование	x	x
“Слепая” установка начала шкалы	x	x
“Слепая” установка конца шкалы	x	x
Регулировка нуля	x	x
Токовый преобразователь	x	x
Ток сбоя	x	x
Блок кнопок и защита от записи	x	x 1)
Ед. измерения, текущие ед. измеренияx	x	x
Ввод характеристики		x
Свободно программируемый ЖКД		x
Диагностические функции		x

1) Отменяется отдельно от защиты от записи

Диагностические функции SITRANS P300 с HART-коммуникацией

Отображение корректировки нуля
Счетчик событий
Преобразователь предельных значений
Сигнализация насыщения
Подчиненный указатель
Функции симуляции
Таймер обслуживания

Имеющиеся физические единицы для отображения в SITRANS P300 с HART-коммуникацией

Физическая величина	Физические единицы измерения
Уровень (данные о высоте)	Па, MПа, kПа, hPa, бар, мбар, torr, атм, psi, г/см2, кп/см2, inH2O, inH2O (4 °C), mmH2O, ftH2O, inHg, mmHg
Уровень (данные о высоте)	м, см, мм, футы, дюймы
Объем	м3, дм3, hl, yd3, ft3, in3, US галлоны, lmp. галлоны, bushel, barrel, barrel liquid
Масса	г, кг, тонны, фунты, Ston, Lton, oz
Температура	K, °C, °F, °R
Прочее	%, мA

Параметрирование через PROFIBUS-интерфейс

Полностью цифровые коммуникации через PROFIBUS PA, профиль 3.0, особенно удобны для пользователя. PROFIBUS соединяет SITRANS P300 PROFIBUS PA с системой управления процессом, напр. SIMATIC PSC 7. Возможны коммуникации даже во взрывоопасном окружении.

Для параметрировании через PROFIBUS потребуется соответствующее программное обеспечение, напр. SIMATIC PDM (Process Device Manager)

Настраиваемые параметры SITRANS P300 с PROFIBUS PA

Параметры	Кнопки	PROFIBUS PA-коммуникации
Электрическое демпфирование	x	x
Регулировка нуля (корректировка положения)	x	x
Отключение кнопок и/или функций	x	x
Источник отображаемой величины	x	x
Физическая единица показаний	x	x
Положение десятичной точки	x	x
Адрес на шине	x	x
Регулировка характеристики	x	x
Ввод характеристики		x
Свободно программируемый ЖКД		x
Диагностические функции		x

Диагностические функции SITRANS P300 PROFIBUS PA

Счетчик событий
Подчиненный указатель
Таймер обслуживания
Функции симуляции
Отображение корректировки нуля
Преобразователь предельных значений
Сигнализация насыщения

Имеющиеся физические единицы для отображения

Физическая величина	Физические единицы измерения
Давление (также возможна настройка на заводе)	Па, MПа, kПа, hPa, бар, мбар, torr, атм, psi, г/см2, кп/см2, inH2O, inH2O (4 °C), mmH2O, ftH2O, inHg, mmHg
Уровень (данные о высоте)	м, см, мм, футы, дюймы, ярды
Объем	м3, дм3, hl, yd3, ft3, in3, US галлоны, lmp. галлоны, bushel, barrel, barrel liquid
Масса	г, кг, тонны, фунты, Ston, Lton, oz
Температура	K, °C, °F, °R
Прочее	%

Технические данные

SITRANS P300 для избыточного и абсолютного давления
	HART		PROFIBUS PA
Вход для избыточного давления
Измеряемая величина	Избыточное давление
Диапазоны измерения (перестраиваемые) или номинальные диапазоны измерения и макс. допустимое давление	Интервал измерения	Макс. допустимое давление	Номинальный интервал измерения	Макс. допустимое давление
	0.01 ... 1 бар изб.	6 бар изб.	1 бар изб.	6 бар изб.
	0.04 ... 4 бар изб.	10 бар изб.	4 бар изб.	10 бар изб.
	0.16 ... 16 бар изб.	32 бар изб.	16 бар изб.	32 бар изб.
	0.6 ... 63 бар изб.	100 бар изб.	63 бар изб.	100 бар изб.
	1.6 ... 160 бар изб.	250 бар изб.	160 бар изб.	250 бар изб.
	4.0 ... 400 бар изб.	500 бар изб.	400 бар изб.	500 бар изб.
	В зависимости от подключения к процессу диапазон измерений может отличаться от этих значений
Нижний предел измерения
Изм. ячейка с силиконовым маслом	30 мбар абс.
Верхний предел измерения
Изм. ячейка с силиконовым маслом	100% макс. интервала измерения		100% макс. номинального интервала измерения
Вход для абсолютного давления
Измеряемая величина	Абсолютное давление
Диапазоны измерения (перестраиваемые) или номинальные диапазоны измерения и макс. допустимое давление	Интервал измерения	Макс. допустимое давление	Номинальный интервал измерения	Макс. допустимое давление
	8 ... 250 мбар абс.	6 бар абс.	250 мбар абс.	6 бар абс.
	0.043 ... 1.30 бар абс.	10 бар абс.	1.30 бар абс.	10 бар абс.
	0.16 ... 5 бар абс.	30 бар абс.	5 бар абс.	30 бар абс.
	1 ... 30 бар абс.	100 бар абс.	30 бар абс.	100 бар абс.
Нижний предел измерения
Изм. ячейка с силиконовым маслом	0 мбар абс.
Верхний предел измерения
Изм. ячейка с силиконовым маслом	100% макс. интервала измерения		100% макс. номинального интервала измерения
Вход для избыточного давления, с плоской мембраной
Измеряемая величина	Избыточное давление (монтаж заподлицо)
Диапазоны измерения (перестраиваемые) или номинальные диапазоны измерения и макс. допустимое давление	Интервал измерения	Макс. допустимое давление	Номинальный интервал измерения	Макс. допустимое давление
	8 ... 250 мбар изб.	6 бар изб.	250 бар изб.	6 бар изб.
	0.01 ... 1 бар изб.	6 бар изб.	1 бар изб.	6 бар изб.
	0.04 ... 4 бар изб.	10 бар изб.	4 бар изб.	10 бар изб.
	0.16 ... 16 бар изб.	32 бар изб.	16 бар изб.	32 бар изб.
	0.6 ... 63 бар изб.	100 бар изб.	63 бар изб.	100 бар изб.
	В зависимости от подключения к процессу диапазон измерений может отличаться от этих значений
Нижний предел измерения
Изм. ячейка с силиконовым маслом	30 мбар абс.
Верхний предел измерения
Изм. ячейка с силиконовым маслом	100% макс. интервала измерения		100% макс. интервала измерения
Выход
Выходной сигнал	4 ... 20 мA		цифровой сигнал PROFIBUS PA
Тип шины	-		IEC 61158-2
Защита от смены полярности	Нет		Да
Электрическое демпфирование T63 (с шагом 0,1 с)	установлен на 0,1 с (0 ... 100 с)
Точность измерений
Эталонные условия	Возрастающая характеристиа, начало шкалы измерений 0 бар, разделительная мембрана из нерж. стали, изм. ячейка с силиконовым маслом, окружающая температура 25 °C, соотношение диапазона (r = макс. диапазон измерения/установленный диапазон измерения)
Погрешность измерений при установке точки отсечки, включая гистерезис и повторяемость
	Избыточное давление	Абсолютное давление	Избыточное давление	Абсолютное давление
Линейная характеристика			≤ 0,075%	≤ 0,075%
r ≤ 10	≤ (0.0029 · r + 0.071) %	≤ 0,1%
10 < r ≤ 30	≤ (0.0045 · r + 0.071) %	≤ 0,2%
30 < r ≤ 100	≤ (0.005 · r + 0.05) %	-
Время успокоения T63 без электр. демпфирования	около. 0,2 с
Долгосрочный дрейф при ±30 °C	≤ (0,25 ⋅ r)%/5 лет	(0,1 ⋅ r)%/год	≤ 0,25%/5 лет	0,1%/год
Влияние окружающей температуры
при -10 ... +60 °C	≤ (0.1 · r +0.2) %		≤ 0,3%
при -40 ... -10 °C и +60 ... +85 °C	≤ (0.1 · r + 0.15) % / 10 K		≤ 0.25%/ 10 K
Влияние температуры измеряемого вещества (только для плоской мембраны)
Разность между температурой измеряемого вещества и окружающей температурой	3 мбар/10 K
Условия эксплуатации
Условия монтажа
Окружающая температура	Во взрывоопасных зонах соблюдайте температурный класс.
Изм. ячейка с силиконовым маслом	-40 ... +85 °C (-40 ... +185 °F)
Изм. ячейка с инертной жидкостью (не для плоской мембраны)	-20 ... +85 °C (-4 ... +185 °F)
Цифровой дисплей	-30 ... +85 °C (-22 ... +185 °F)
Температура хранения	-50 ... +85 °C (-58 ... +185 °F)
Климатический класс
Конденсация	допустима
Степень защиты по EN 60529	IP65, IP68, NEMA 4X, чистка корпуса, устойчив к щелочам, пар до 150 °C (302 °F)
Электромагнитная совместимость
Излучения и устойчивость	Согласно EN 61326 и NAMUR NE 21
Условия измеряемого вещества
Температура измеряемого вещества
Изм. ячейка с силиконовым маслом	-40 ... +100 °C (-40 ... +212 °F)
Изм. ячейка с силиконовым маслом, с теплоизолятором (только для плоской мембраны)	-25 ... +200 °C (-13 ... +392 °F)
Изм. ячейка с инертной жидкостью (не для плоской мембраны)	-20 ... +100 °C (-4 ... +212 °F)
Конструктивные особенности (Стандартная версия)
Вес (без опций)	около 800 г
Части соприкасающиеся с изм. веществом
Соединительная ножка	Нерж. сталь 1.4404/316L или Hastelloy C276, номер материала 2.4819
Овальный фланец	Нерж. сталь 1.4404/316L
Разделительная мембрана	Нерж. сталь 1.4404/316L или Hastelloy C276, номер материала 2.4819
Наполнение измерительной ячейки	Силиконовое масло Инертная жидкость
Подключение к процессу	GЅB по DIN EN 837-1 Внутренняя резьба Ѕ-14 NPT Овальный фланец PN 160 (MWP 2320 psi) с крепежной резьбой: ^{7/1620 UNF по IEC 6151820 UNF по IEC 61518} M10 по DIN 19213
Конструктивные особенности (Версия с плоской мембраной)
Вес (без опций)	около 1 ... 13 кг
Части соприкасающиеся с изм. веществом
Подключение к процесу	Нерж. сталь 1.4404/316L
Разделительная мембрана	Нерж. сталь 1.4404/316L
Наполнение измерительной ячейки	Силиконовое масло
Подключение к процессу	Фланцы по EN и ASME NuG- и фармацевтические фланцы
Питание UH
Напряжение на клеммах преобразователя	DC 10,5 ... 42 В для искробезопасной версии: DC 10,5 ... 30 В		Подается через шину
Отдельный источник питания	-		не требуется
Напряжение на шине
без EEx	-		9 ... 32 В
для искробезопасной версии	-		9 ... 24 В
Потребление тока
Макс. базовый ток	-		12.5 мA
Начальный ток ≤ базового тока	-		Да
Макс. ток сбоя в случае сбоя	-		15.5 мA
Электроника отключения при сбое (FDE)	-		Имеется
Сертификаты и допуски
Классификация согласно правилам для оборудования под давлением (PED 97/23/EG)	Для газов флюидной группы 1 и жидкостей флюидной группы 1, соответствует требованиям статьи 3, абзаца 3 (инженерные методики)
Водоснабжение и водоотведение	в подготовке
Взрывозащита
Искробезопасность „i“	PTB 05 ATEX 2048
Маркировка	Ex II 1/2 G EEx ia/ib IIB/IIC T4, T5, T6
Допустимая окружающая температура
Температурный класс T4	-40 ... +85 °C (-40 ... +185 °F)
Температурный класс T5	-40 ... +70 °C (-40 ... +158 °F)
Температурный класс T6	-40 ... +60 °C (-40 ... +140 °F)
Подключение	к сертифицированным искробезопасным цепям с макс. значениями: Ui = 30 В, Ii = 100 мА, Pi = 750 мВт, Ri = 300 Вт		к сертифицированным искробезопасным цепям с макс. значениями: Источник питания FISCO: U_i = 17.5 В, I_i = 380 мA, P_i = 5.32 Вт Linear barrier: U_i = 24 V, I_i = 250 mA, P_i = 1.2 W
Эффективная внутренняя емкость	C_i = 6 нФ		C_i = 1.1 нФ
Эффективная внутренняя индуктивность	L_i = 0.4 мГн		L_i ≤ 7 мкГн

Коммуникации HART
HART-коммуникации	230 ... 1100 Ω
Протокол	HART Версия 5.x
Программное обеспечение для ПК	SIMATIC PDM

Коммуникации PROFIBUS PA
Одновременная коммуникация с ведущим класса 2 (макс.)	4
Установка адреса возможна с помощью	Конфигурационного прибора Локального управления (Стандартная установка: адрес 126)
Циклическое использование данных
Выходной байт	Одно измеряемое значение: 5 байт Одно измеряемое значение: 10 байт
Входной байт	Режим работы регистра: 1 байт Функция сброса по причине измерения: 1 байт
Профиль устройства	PROFIBUS PA профиль для устройства управления процессом 3.0, Класс B
Функциональные блоки (Function Blocks)	2
Аналоговый вход (Analog input)
Адаптация к задаваемым пользователем переменным процесса	Линейно возрастающая или убывающая характеристика
Электрическое демпфирование T63	устанавливается от 0 до 100 с
Функция симуляции	Выход/Вход
Мониторинг пределов	Один верхний и один нижний предупредительный предел и один аварийный предел
Регистр (Сумматор)	Может быть сброшен и установлен Направление счета выбирается Функция симуляции выхода регистра
Мониторинг пределов	Один верхний и один нижний предупредительный предел и один аварийный предел
Физический блок	1
Блоки преобразователя (Transducer Blocks)	2
Блок преобразователя давления (Pressure Transducer Block)
Мониторинг пределов сенсора	Да
Ввод характеристики контейнера	С макс. 31 узлом
Характеристика	Линейная
Функция симуляции	Имеется
Измерительный блок „Температура электроники“ (Transducer Block)
Функция симуляции	Имеется

Чертеж

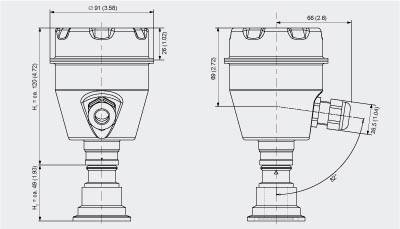

SITRANS P300, с овальным фланцем, размер в мм (дюймах)

SITRANS P300, плоская мембрана, размер в мм (дюймах)

Рисунок показывает SITRANS P300 с примером фланца. На этом рисунке высота поделена на H₁ и H₂.

H₁ = Высота SITRANS P300 до определенного размера

H₂ = Высота фланца до этого определнного размера

В размерах фланца указывается только высота H₂.

Фланцы EN и ASME

Фланец по EN


DN	PN	∅D	H₂
25	40	115 мм (4.5“)	Ок. 55 мм (2.2')
25	100	140 мм (5.5“)
40	40	150 мм (5.9“)
40	100	170 мм (6.7“)
50	16	165 мм (6.5“)
50	40	165 мм (6.5“)
80	16	200 мм (7.9“)
80	40	200 мм (7.9“)

Фланцы по ASME


DN	class	∅D	H₂
1“	150	110 мм (4.3“)	Ок. 53 мм (2.1')
1“	300	125 мм (4.9“)
1½“	150	130 мм (5.1“)
1½“	300	155 мм (6.1“)
2“	150	150 мм (5.9“)
2“	300	165 мм (6.5“)
3“	150	190 мм (7.5“)
3“	300	210 мм (8.1“)
4“	150	230 мм (9.1“)
4“	300	255 мм (10.0“)

NuG и фармацевтические фланцы

Соединение Varivent
	DN	PN	∅D	H₂
	40 ... 125	40	84 мм (3.3“)	Ок. 53 мм (2.1')

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF802.-.....-....	ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ SITRANS P СЕРИИ P300, ЦЕЛЬНЫЙ ОДНОКАМЕРНЫЙ КОРПУС	2	по запросу (D)	1
7MF812.-.....-....	ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ SITRANS P СЕРИИ P300 С ПЛОСКОЙ РАЗДЕЛЬТЕЛЬНОЙ МЕМБРАНОЙ ПО ОПЦИИ, ЦЕЛЬНЫЙ ОДНОКАМЕРНЫЙ КОРПУС	2	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF4997-1DA	HART-МОДЕМ С ИНТЕРФЕСОМ RS232 ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ	0.1	3 - 5 недель (A)	1
7MF4997-1DB	HART-МОДЕМ С USB-ИНТЕРФЕСОМ ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ	0.1	3 - 5 недель (A)	1
7MF4997-2HA	WELDABLE SOCKET FOR PMC-CONNECTION, STANDARD 1 1/2" THREADED CONNECTION	0.143	4 - 6 недель (B)	1
7MF4997-2HB	WELDABLE SOCKET FOR PMC-CONNECTION, MINIBOLT- CONNECTION 1", SUPPLIED PACKING MADE OF VITON	0.063	4 - 6 недель (B)	1
7MF8997-1AA	MOUNTING BRACKET AND MOUNTING PARTS SITRANS P300 MADE OF STAINLESS STEEL	0.5	по запросу (D)	1
7MF8997-1BA	LID WITHOUT WINDOW FOR P300 GASKET NOT INCLUDED	0.3	по запросу (D)	1
7MF8997-1BD	LID WITH GLASS WINDOW FOR P300 GASKET NOT INCLUDED	0.4	по запросу (D)	1
7MF8997-1BG	NBR HOUSING GASKET FOR P300	0.1	по запросу (D)	1
7MF8997-1CA	MEASURING POINT LABEL FOR P300 UNLABELED	0.005	по запросу (D)	1
7MF8997-1EA	CABLE GLAND (M20) FOR P300 (METALL)	0.005	по запросу (D)	1
7MF8997-1EB	CABLE GLAND M20 FOR P300: PLASTIC (BLUE)	0.001	по запросу (D)	1
A5E00090345	CD -ДИСК С ДОКУМЕНТАЦИЕЙ ДЛЯ SITRANS P, DS III	0.05	6 - 8 недель (C)	1
A5E00359579	INSTRUCTION MANUAL ENGLISH HART P300	0.1	3 - 5 недель (A)	1
A5E00359580	INSTRUCTION MANUAL GERMAN P300 HART	0.1	3 - 5 недель (A)	1
A5E00414587	INSTRUCTION MANUAL GERMAN PA P300	0.1	3 - 5 недель (A)	1
A5E00414588	INSTRUCTION MANUAL ENGLISH, P300 PA	0.1	3 - 5 недель (A)	1

Аксессуары [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
