SITRANS Probe LR это 2-х проводный, 5,8 ГГц (6,3 ГГц в Северной Америке) радар для измерения уровня и объема жидкостей и взвесей в резервуарах для хранения и простых рабочих резервуарах. |
Особенности - Цельная полипропиленовая стержневая антенна
- Простой монтаж и ввод в эксплуатацию
- Программирование с помощью инфракрасного ручного программатора, SIMATIC PDM или ручного коммуникатора HART
- Коммуникация через HART
- Запатентованная обработка сигнала Patented Sonic
- Очень высокое отношение сигнал/шум
- Автом. подавление паразитного отражения
|
Область примененияProbe LR подходит для использования в условиях с химическими парами, высокими и низкими температурами напорами, вакуумом или давлением, например, в резервуарных танках, хранении химикатов, реакторах и при больших диапазонах измерения SITRANS Probe LR имеет диапазон измерения от 0,3 до 20 м (1 to 65 ft). Дизайн Probe LR обеспечивает простое программирование с помощью искробезопасного ручного программатора. Даже в Ex-зоне не требуется открывать крышку корпуса. Стандартная антенна это цельная полипропиленовая стержневая антенна. Она обеспечивает высокую химическую стойкость и герметичность. Цельная антенна имеет встроенный внутренний экран, защищающий от помех от монтажных штуцеров. SITRANS Probe LR использует обработку сигнала Sonic Intelligence®. Высокое отношение сигнал/шум Probe LR обеспечивает оптимальную надежность. Настройка является очень простой: для базовой функциональности достаточно двух параметров. Для программирования прибора используется SIMATIC PDM, ручной коммуникатор HART® или искробезопасный ручной программатор. |

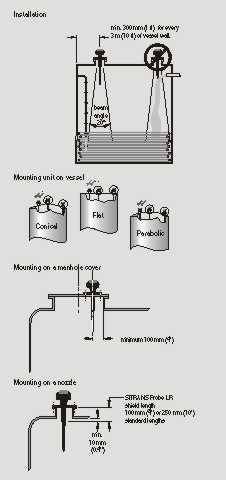

Конфигурация  Установка SITRANS Probe LR |
Технические данные | Принцип работы | | | Принцип измерения | Радарное измерение уровня | | Частота | 5.8 ГГц (6.3 GHz в Северной Америке) | | Диапазон измерения | 0.3 до 20 м (1.0 до 65 ft) | | Выход | | | Аналоговый выход | 4 до 20 мА | | Точность | ± 0.02 мА | | Интервал измерения | Пропорциональный или обратно пропорциональный | | Коммуникация | HART | | Функции | | | Точность | ± большее значение в 0,1% от диапазона измерения или 10 мм | | Воздействие внешней температуры | 0.006%/K | | Воспроизводимость | ± 5 мм | | Failsafe (безопасное положение) | Cигнал мА может программироваться на макс., мин. или удержание (потеря отражения) | | Рабочие условия | | | | | | | внутри/снаружи | | | | | | -40 до +80 °C (-40 до +176 °F) | | | I | | | 4 | | Свойства материала | | | Диэлектрическая постоянная εr | εr> 1.6 (если εr< 3, то использовать успокоительную трубу) | | Температура в резервуаре | -40 до 80 °C (-40 до 176 °F) | | Давление в резервуаре | 3 бар, gauge (43.5 psi, gauge) | | Конструкция | | | | | | | PBT (Polybutylene Terephthalate) | | | PEI (Polyether Imide) | | | 2 x M20x1.5 или 2 x ½" NPT с адаптером | | | Тип 4X/NEMA 4X, тип 6/NEMA 6, IP67, IP68 | | | 1.97 кг (4.35 lb) | | | | | | Полипропилен, герметичный | | | стандарт 100 мм (4”) экран для монтажных штуцеров макс. 100 мм (4”), или как опция экран 250 мм (10”) 100 мм (4”), или как опция экран 250 мм (10”) | | Подключение к процессу | | | | 1½” NPT, BSP, или G | | Питание | - номинал 24 V DC при макс. 550 Ом
- максимум 30 V DC
- 4 до 20 мА
| | Сертификаты и допуски | | | Общий | CSAUS/C, CE, FM | | Радио | FCC, Industry Canada and European (R&TTE) | | Ex-зоны | | | | ATEX II 1G EEx ia IIC T4 | | | Необходим искробезопасный барьер FM Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Groups E,F, G; Class III FM Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Groups E,F, G; Class III | | | Необходим искробезопасный барьер CSA Class I, Div.1, Groups A,B,C,D; Class II, Div. 1, Group G; Class III | | Программирование | | | Искробезопасный ручной программатор Siemens Milltronics (опция) | Инфракрасный приемник | | Ручной коммуникатор | HART | | PC | SIMATIC PDM | | Допуски (ручной программатор) | ATEX II 1 G, EEx ia IIC T4 CSA и FM Class 1, Div.1, Gr. A,B,C,D, T6 @ при макс. внешней температуре | | Индикация (на приборе) | Многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), на четырех языках |
|

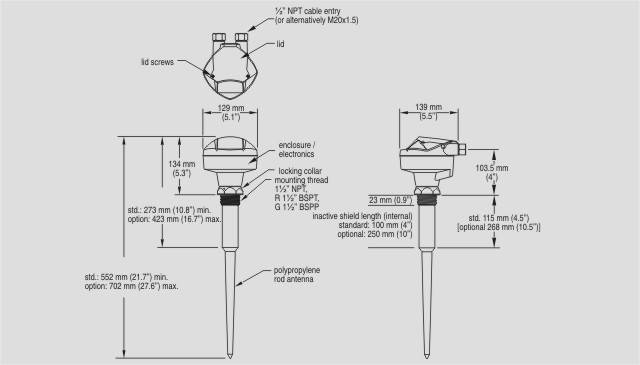

Чертеж  Размеры SITRANS Probe LR |

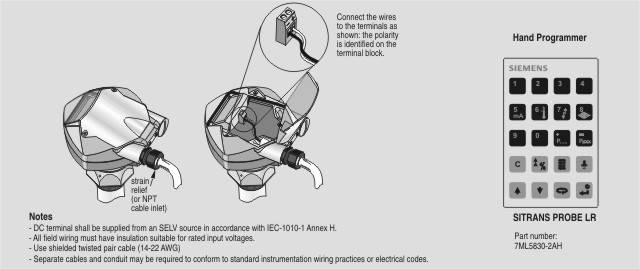

Схема подключения  Соединения SITRANS Probe LR |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML5430-..... | SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M; ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ | 4.5 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF4997-1DA | HART-МОДЕМ С ИНТЕРФЕСОМ RS232 ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ | 0.1 | 3 - 5 недель (A) | 1 | | 7MF4997-1DB | HART-МОДЕМ С USB-ИНТЕРФЕСОМ ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ | 0.1 | 3 - 5 недель (A) | 1 | | 7ML1830-1KB | КРЫШКА ДЛЯ PROBE LR/LU COM, ULTEM, CODED | 1 | по запросу (D) | 1 | | 7ML1930-1AP | КАБЕЛЬНЫЙ ВВОД М20 Х 1,5, МЕТАЛЛ | 0.25 | по запросу (D) | 1 | | 7ML1998-5HR02 | MANUAL FOR SITRANS PROBE LR, IN ENGLISH | 0.2 | 6 - 8 недель (C) | 1 | | 7ML1998-5HR11 | MANUAL FOR SITRANS PROBE LR, IN ENGLISH | 1 | 6 - 8 недель (C) | 1 | | 7ML1998-5HR21 | MANUAL,SITRANS PROBE LR, SPANISH | 0.2 | 3 - 5 недель (A) | 1 | | 7ML1998-5HR31 | MANUAL FOR SITRANS PROBE LR, IN GERMAN | 1 | 6 - 8 недель (C) | 1 | | 7ML1998-5QP81 | QUICK START GUIDE, MULTI- LANGUAGE, FOR SITRANS PROBE LR | 1 | 6 - 8 недель (C) | 1 | | 7ML5830-2AH | ПОРТАТИВНЫЙ ПРОГРАММАТОР ДЛЯ SITRANS LR300, ВЗРЫВОЗАЩИТА EEX IA | 0.35 | 3 - 5 недель (A) | 1 | | 7NG4122-1AA10 | SITRANS I БЛОК ПИТАНИЯ/РАЗВЯЗКИ, HART (FSK), ДЛЯ МОНТАЖА НА РЕЙКУ, ДЛЯ ПИТАНИЯ ДВУХПРОВОДНЫХ ДАТЧИКОВ, ВЫХОД 4-20MA, ВХОД 4-20MA EEX IA/IB IIB/IIC, ПИТАНИЕ UC 24V | 0.2 | 3 - 5 недель (A) | 1 |
|
|
