Принцип измерения

Ультразвуковое измерение уровня

Типичное приложение

Измерение уровня в танках для хранения и простых рабочих резервуарах

Входы

Диапазон измерения

• Версия 6 м (20 ft)

0.25 до 6 м (10” до 20 ft)

• Версия 12 м (40 ft)

0.25 до 12 м (10” до 40 ft)

Частота

54 кГц

Выходы

мА

• Диапазон измерения

4 до 20 мА

• Точность

± 0.02 мА

• Интервал измерения

Пропорциональный и обратно пропорциональный

Функции

Разрешение

≤ 3 мм (0.12”)

Точность

± большее значение в 0,15% от диапазона измерения или 6 мм (0.25”)

Воспроизводимость

≤ 3 мм (0.12”)

Интервал нечувствительности

0.25 м (10")

Время актуализации при 4 мА

ремя актуализации при 4 мА

≤ 5 секунд

Температурная компенсация

Встроена

Рабочие условия

• Внешние условия

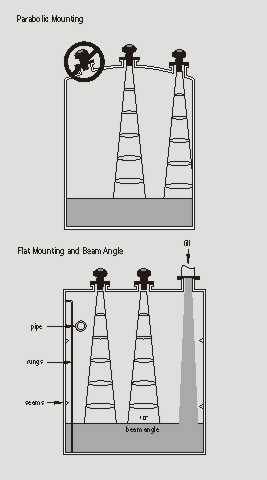

• Место монтажа

Внутри/снаружи

• Внешняя температура

-40 до 80 °C (-5 до 176 °F)

• Относительная влажность

Подходит для наружного монтажа

• Категория монтажа

I

• Степень загрязнения

4

• Свойства материала

• Температура на фланце или резьбе

-40 до 85 °C (-5 до 185 °F)

• Давление (резервуар)

Внешнее давление, атмосферное давление

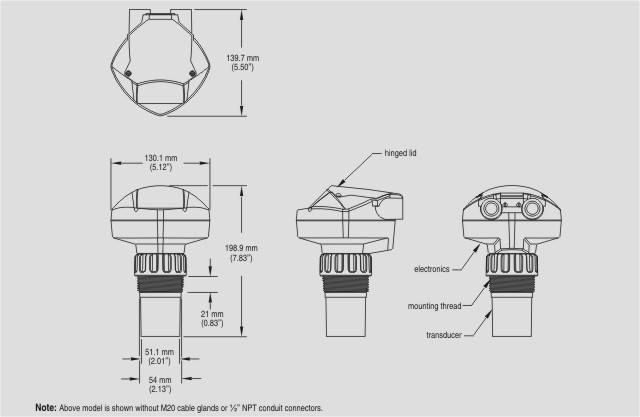

Конструктивные особенности

Материал (корпус)

PBT (Polybutylene Terephthalate)

Класс защиты

Тип 4X/NEMA 4X, Тип 6/NEMA 6/IP67/IP68 корпус

Вес

2.1 кг (4.6 lbs)

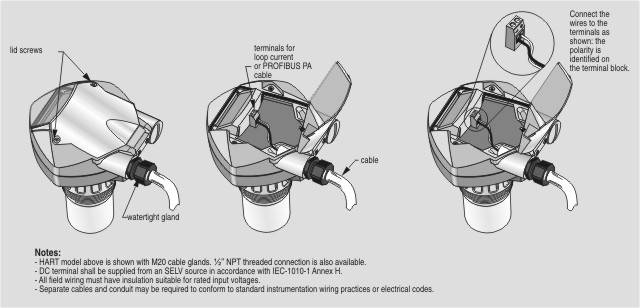

Ввод кабеля

Кабельные резьбовые соединения 2 x M20x1.5 или резьба 2 x ½” NPT

Ультразвуковой сенсор (2 options)

(2 options)

ETFE (Ethylene Tetrafluoroethylene) или PVDF (Polyvinylidene Fluoride)

Подключения к процессу

• Резьбовое соединение

2” NPT, BSP, или G/PF

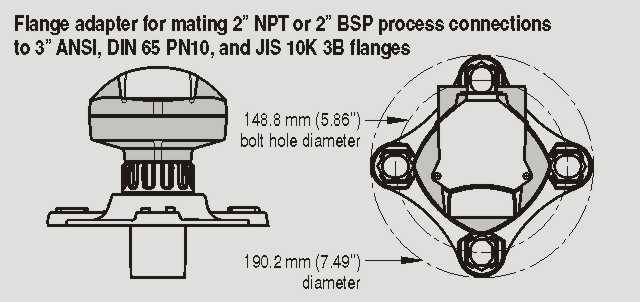

• Фланцевое соединение

3” (80 мм) универсальный фланец

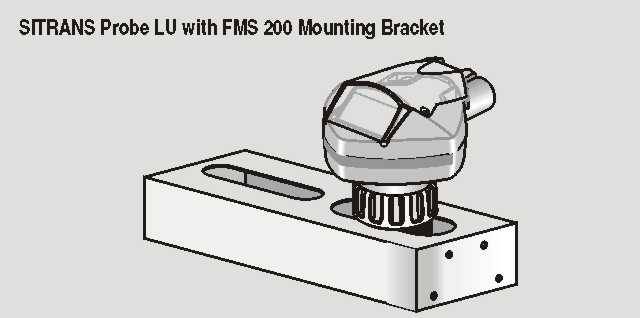

• Другое соединение

FMS 200 монтажный держатель или держатель пользователя

Дисплей и программирование

Интерфейс

HART: стандарт (встроен в аналоговый выход)

Конфигурация

С Siemens SIMATIC PDM (PC) или ручным коммуникатором HART, или инфракрасным ручным программатором Siemens Milltronics

Память

EEPROM энергонезависимая, батарея не требуется

Программатор (опционная инфракрасная клавиатура)

• Допуск

ATEX II 1 G, EEx ia IIC T4

• Внешняя температура

-20 до 40 °C (-5 до 104 °F)

• Интерфейс

Запатентованный инфракрасный импульсный сигнал

• Питание

3 V lithium battery (non-replaceable)

Питание

Стандарт

Ном. DC 24 V с макс. 550 Ом; макс. DC 30 V 4 до 20 мА

Допуски

Общие указания

CSAUS/C, FM, CE

Ex-зоны

• Европа

ATEX II 1G EEx ia IIC T4

• США

FM Class 1, Div. 1, Groups A, B, C, D (необходим барьер); Class II, Div. 1, Groups E, F, G; Class III

• Канада

CSA Class 1, Div. 1, Groups A, B, C, D (необходим барьер); Class II, Div. 1, Group G; Class III
