Вход

Аналого-цифровое преобразование

• Время измерения

< 50 мс

• Разрешение

24-бит

Термометр сопротивления

Pt25 ... Pt1000 по IEC 60751/JIS C 1604

• Диапазон измерения

-200 ... +850 °C (-328 ... +1562 °F)

Ni25 ... Ni1000 по DIN 43760

• Диапазон измерения

-60 ... +250 °C (-76 ... +482 °F)

Cu10 ... Cu1000, α = 0.00427

• Диапазон измерения

-50 ... +200 °C (-58 ... +392 °F)

Линейное сопротивление кабеля

Макс. 50 Ω

Ток сенсора

Номинально 0.2 мА

Обнаружение ошибки сенсора

• Обнаружение обрыва сенсора

Да

• Обнаружение короткого замыкания

ДА, < 15 Ω

Потенциометрические датчики

Диапазон измерения

0 Ω ... 10 kΩ

Линейное сопротивление кабеля

макс. 50 Ω

Ток сенсора

Номинально 0.2 мА

Обнаружение ошибки сенсора

• Обнаружение обрыва сенсора

Да

• Обнаружение короткого замыкания

Да, < 15 Ω

Термопара

По IEC 584

Диапазон измерения

• Тип B

400 ... 1820 °C (752 ... 3308 °F)

• Тип E

-100 ... +1000 °C (-148 ... +1832 °F)

• Тип J

-100 ... +1000 °C (-148 ... +1832 °F)

• Тип K

-100 ... +1200 °C (-148 ... +2192 °F)

• Тип N

-180 ... +1300 °C (-292 ... +2372 °F)

• Тип R

-50 ... +1760 °C (-58 ... +3200 °F)

• Тип S

-50 ... +1760 °C (-58 ... +3200 °F)

• Тип T

-200 ... +400 °C (-328 ... +752 °F)

По DIN 43710

• Тип L

-200 ... +900 °C (-328 ... +1652 °F)

• Тип U

-200 ... +600 °C (-328 ... +1112 °F)

По ASTM E988-90

• Тип W3

0 ... 2300 °C (32 ... 4172 °F)

• Тип W5

0 ... 2300 °C (32 ... 4172 °F)

Компенсация холодного спая термопары

-40 ... +135 °C (-40 ... +275 °F)

Обнаружение ошибки сенсора

• Обнаружение обрыва сенсора

Да

• Обнаружение короткого замыкания

Да, < 3 мВ

• Ток сенсора в случае контроляразрыва цепи

4 мкВ

Милливольтовый сенсор - выходное напряжение

Диапазон измерения

-800 ... +800 мВ

Входное сопротивление

10 MΩ

Выход

Время фильтра

0 ... 60 с

Время обновления

< 400 мс

Погрешность определяется как большее из общих значений и базовых значений.

Общие значения

Тип входа

Абсолютная погрешность

Температурный коэффициент

Все

≤ ±0,05% от измеряемого значения

≤≤ ±0,002% от измеряемого

значения/°C

Базовые значения

Тип входа

Абсолютная погрешность

Температурный коэффициент

Pt100 и Pt1000

≤ ±0.1 °C

≤ ±0.002 °C/°C

Ni100

≤ ±0.15 °C

≤ ±0.002 °C/°C

Cu10

≤ ±1.3 °C

≤ ±0.02 °C/°C

Потенциометрический датчик

≤ ±0.05 °Ω

≤ ±0.002 Ω/°C

Источник напряжения

≤ ±10 мкВ

≤ ±0.2 мкВ/°C

Термопары, тип:E, J, K, L, N, T, U

≤ ±0.5 °C

≤ ±0.01 °C/°C

Термопары, тип:B, R, S, W3, W5

≤ ±1 °C

≤ ±0.025 °C/°C

Компенсация холодного спая

≤ ±0.5 °C

Нормальные условия

Время прогрева

30 s

Отношение сигнал-шум

Мин. 60 дБ

Условия калибровки

20 ... 28 °C (68 ... 82 °F)

Условия эксплуатации

Внешние условия

Допустимый температурный диапазон

-40 ... +85 °C (-40 ... +185 °F)

Диапазон температур хранения

-40 ... +85 °C (-40 ... +185 °F)

Относительная влажность

≤ 98%, с конденсацией

Сопротивление изоляции

• Тестируемое напряжение

500 В AC в течение 60 с

• Непрерывная работа

50 В AC/75 В DC

Механическое тестирование

NAMUR

NE21

EMC 2004/108/EC Излучения иустойчивость к шумам по

EN 61326-1, EN 61326-2-5

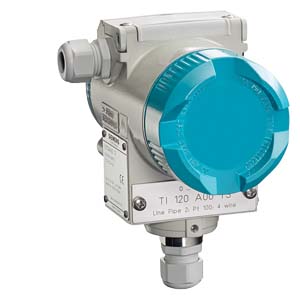

Конструкция

Вес

Около 1,5 кг без опций

Размеры

Cм. „Габаритные чертежи“

Материал корпуса

Алюминиевое литье под давлением с малым содержанием меди GD-AlSi 12, лак на базе полиэстра, типовая табличка из нерж. стали

Электрическое соединение, подсоединение сенсора

Винтовые клеммы, ввод кабеля через резьбовое соединение M20 x 1,5 или 1/2-14 NPT

Монтажный уголок (опция)

Сталь, оцинкованная и хромированная или нерж. сталь

Степень защиты

IP67 по EN 60529

Питание

Питание

• Стандарт, Ex "d", Ex "nA", Ex "nL", XP, NI

10.0 ... 32 В DC

• Ex "ia", Ex "ib"

10.0 ... 30 В DC

• В установке FISCO/FNICO

10.0 ... 17.5 В DC

Энергопотребление

< 11 мА

Макс. увеличение энергопотребления в случае сбоя

< 7 мА

Сертификаты и допуски

Взрывозащита ATEX

Сертификат проверки промышленных образцов ЕС

ZELM 99 ATEX 0007

• Тип взрывозащиты „Искробезопасность”

II 2(1) G Ex ia IIC T4/T6

Conformity statement

ZELM 07 ATEX 3349

• Тип взрывозащиты "Неискрящее оборудование с ограниченной энергией для зоны 2"

II 3 G Ex nA [nL] IIC T4/T6II 3 G Ex nL IIC T4/T6

Сертификат проверки промышленных образцов ЕС

CESI 99 ATEX 079

• Тип взрывозащиты „Взрывонепроницаемый корпус”

II 2 G Ex d IIC T5/T6

Взрывозащита по FM

• FM допуск

FM 3017742

• Тип защиты  XP, DIP, NI и S(версия 7NG313x-5xxxx)

• XP / I / 1 / BCD / T5,T6; Type 4X
• DIP / II, III / 1 / EFG / T5,T6; Type 4X
• NI / I / 2 / ABCD / T5,T6; Type 4X
• S / II, III / 2 / FG T5,T6; Type 4X

Коммуникации

Параметрируемый интерфейс

• PROFIBUS PA соединение

• Протокол

A&D профиль, версия 3.0

• Протокол

EN 50170  2

• Адрес

126

• Функциональные блоки

2 x аналоговые

• FOUNDATION fieldbus соединение

• Протокол

FF протокол

• Протокол

FF

• Функциональность

основной или LAS

• Версия

ITK 4.6

• Функциональные блоки

2 x аналоговые и 1 x ПИД

Для SITRANS TH400 PA

Сенсор

Pt100 (IEC)

Тип соединения

3-х проводное подключение

Единицы

°C

Режим ошибки

последнее корректное значение

Время фильтра

0 s

PA адрес

126

PROFIBUS идент. №.

Зависит от производителя

Для SITRANS TH400 FF

Сенсор

Pt100 (IEC)

Тип соединения

3-х проводное

Единицы

°C

Режим ошибка

последнее корректное значение

Время фильтра

0 s

Адрес

22
