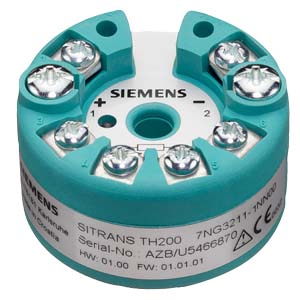

Термометр сопротивления

Измеряемая величина

Температура

Тип датчика

• По IEC 60751

Pt25 ... Pt1000

• По JIS C 1604; a=0.00392 K-1

Pt25 ... Pt1000

• По IEC 60751

Ni25 ... Ni1000

• Особый тип

Путем спец. характеристики (макс. 30 точек)

Коэффициент датчика

0.25 ... 10 (адаптация базовоготипа, напр., Pt100 к версии Pt25 ...Pt1000)

Единицы

°C or °F

Подключение

• Стандартное подключение

1 термометр сопротивления (RTD)по 2-х, 3-х или 4-х проводнойтехнике

• Вычисление среднего значения

2 идентичных термометрасопротивления по 2-х проводнойтехнике для получения среднейтемпературы

• Вычисление разности

2 идентичных термометрасопротивления по 2-х проводной(RTD 1 - RTD 2 или RTD 2 - RTD 1)

Интерфейс

• 2-х проводная техника

Параметрируемое сопротивление ли-нии ≤100 Ом (сопротивление петли)

• 3-х проводная техника

Компенсация не требуется

• 4-х проводная техника

Компенсация не требуется

Ток датчика

≤ 0.45 мA

Время отклика

≤ 250 мс для 1 датчика с контролемобрыва линии

Контроль обрыва линии

может быть отключен

Контроль КЗ

может быть отключен(регулируемое значение)

Диапазон

Параметрируемый (см. таблицу"Цифровая погрешностьизмерений")

Минимальный интервал измерения

10 °C (18 °F)

Характеристика

Линейная по температуре илиспециальная характеристика

Потенциометрические датчики

Измеряемая величина

Фактическое сопротивление

Тип сенсора

Потенциометрические

Единицы

Ω

Подключение

• Обычное подключение

1 потенциометрический датчик (R)по 2-х, 3-х или 4-х проводнойтехнике

• Вычисление среднего значения

2 потенциометрических датчика по2-х проводной технике дляполучения среднего значения

• Вычисление разности

2 потенциометрических датчика по2-х проводной технике (R1 - R2или R2 - R1)

интерфейс

• 2-х проводная техника

Параметрируемое сопротивление ли-нии ≤100 Ом (сопротивление петли)

• 3-х проводная техника

Компенсация не требуется

• 4-х проводная техника

Компенсация не требуется

Ток датчика

≤ 0.45 мA

Время отклика

≤ 250 мс для 1 датчика с контролемобрыва линии

Контроль обрыва линии

может быть отключен

Контроль КЗ

может быть отключен(регулируемое значение)

Диапазон

Параметрируемый,макс. 0 Ω ... 2200 Ω (см. таблицу"Цифровая погрешностьизмерений")

Минимальный интервал измерения

5 Ω. ... 25 Ω (см. таблицу "Цифро-вая погрешность измерений")

Характеристика

Линейная по сопротивлению илиспециальная характеристика

Термопары

Измеряемая величина

Температура

Тип датчика

• тип  B

Pt30Rh-Pt6Rh по DIN IEC 584

• тип C

W5%-Rе  по ASTM 988

• тип D

W3%-Re по ASTM 988

• тип E

NiCr-CuNi по DIN IEC 584

• тип J

Fe-CuNi по DIN IEC 584

• тип K

NiCr-Ni по DIN IEC 584

• тип L

Fe-CuNi по DIN 43710

• тип N

NiCrSi-NiSi по DIN IEC 584

• тип R

Pt13Rh-Pt по DIN IEC 584

• тип S

Pt10Rh-Pt по DIN IEC 584

• тип T

Cu-CuNi по DIN IEC 584

• тип U

Cu-CuNi по DIN 43710

Единицы

°C or °F

Подключение

• Обычное подключение

1 термопара (TC)

• Вычисление среднего значения

2 термопары (TC)

• Вычисление разности

2 термопары (TC) TC1 – TC2 or TC2 – TC1

Время отклика

≤ 250 мс для 1 сенсора

Контроль обрыва линии

может быть выключено

Компенсация холодного спая

• Внутренняя

Встроенным термометромсопротивления Pt100

• Внешняя

Внешним Pt100 IEC 60571 (2-х или3-х проводное подключение)

• Внешняя фиксированная

Температура холодного спая можетбыть задана в виде фикс. значения

Диапазон

Параметрируемый (см. таблицу"Цифровая погрешностьизмерений")

Мин. интервал измерения

Мин. 50 ... 100 °C (см. таблицу"Цифровая погрешностьизмерений")

Характеристика

Линейная по температуре илиособая характеристика

Милливольтовый датчик

Измеряемая величина

Постоянное (DC) напряжение

Тип датчика

Источник постоянного напряжения(возможно задание постоянногонапряжения через внешнийподключенный резистор)

Единицы

мВ

Время отклика

≤ 250 мс для 1 датчика с контролемобрыва линии

Контроль обрыва линии

может быть отключен

Контроль КЗ

может быть отключен(регулируемое значение)

Диапазон

-10 ... 70 мВ-100 1100 мВ

мин. интервал измерения

2 мВ или 20 мВ

перегрузочная способность ввода

-1.5 ... +3.5 V DC

входное сопротивление

≥ 1 MΩ

характеристика

линейная по напряжению илиспециальнаястики

Выход

Выходной сигнал

4 ... 20 мА, 2-х проводный

Питание

11 ... 35 V DC (до 30 В для EEx)

Макс. нагрузка

(Uaux – 11 V)/0.023 A

Выход за диапазон

3.6 ... 23 мА, непрерывнонастраиваемый (по умолчанию:3.84 мА ... 20.50 мА)

Сигнал ошибки

3.6 ... 23 мА, непрерывно настра-иваемый (по умолчанию: 22.8 мА)

Цикл сэмплирования

0.25 s номинал

Демпфирование

программный фильтр 1-го порядка0 ... 30 с (параметрируемый)

Защита

от обратной полярности

Гальваническое разделение

входа от выхода (1 кВeff)

Погрешность измерения

Цифровые погрешности измерения

См. таблицу "Цифровыепогрешности измерения"

Номинальные условия

• Питание

24 V ± 1%

• Нагрузка

500 Ω

• Температура хранения

23 °C

• Время разогрева

> 5 мин

Погрешность на аналоговом выходе

< 0.1 % от интервала

Погрешность внутреннего холодного спая

< 0.5 °C (0.9 °F)

Влияние температуры

< 0.1% от макс. интервала/10°C

Влияние питания

< 0.005% от интервала/В

Влияние импеданса нагрузки

< 0.012% от интервала/100 Ω

Долгосрочный дрейф

• За первый месяц

< 0.02% от макс. интервала

• Через год

< 0.03% от макс. интервала

• Через 5 лет

< 0.04% от макс. интервала

Номинальные условия

Внешняя температура

Температура хранения

-40 ... +85 °C (-40 ... 185 °F)

Температура эксплуатации

-40 ... +85 °C (-40 ... 185 °F)

Относительная влажность

< 98%, конденсат

Электромагнитная совместимость

согласно DIN EN 61326 and NE21

Конструкция

Материал

пластик

Приб. вес

50 г

Размеры

См. "Габаритные чертежи"

Поперечное сечение жил

Макс. 2.5 мм2 (AWG 13)

Степень защиты по EN 60529

• Корпус

IP40

• Клеммы

IP00

Сертификаты и допуски

Взрывозащита ATEX

• Сертификат поверки типа ЕС

II 1G EEx ia IIC T6/T4II 2(1)G EEx ia/ib IIC T6/T4

• Тип защиты "искробезопасность"

II 3G EEx nAL IIC T6/T4

• EC тип защиты

PTB 05 ATEX 2040X

Взрывозащита по FM для USA и Canada (cFMUS)

• FM допуск

PID 3024169

• Степень защиты

IS Cl I, II, III, Div 1, GP ABCDEFG T4/T5/T6IS Cl I, ZN 0, 1 AEx ia IIC T4/T5/T6NI Cl I, II, III, Div 2, GP ABCDFG T4/T5/T6Cl I, ZN2, GP IIC T4/T5/T6

Требования к программному обеспечению SIPROM T

Операционная система ПК:

Windows ME, 2000 и XP; такжеWindows 95, 98 и 98SE, но толькопри подключении модема RS-232.

°C (°F)

°C

(°F)

°C

(°F)

По IEC 60751

Pt25

-200 ... +850 (-328 ... +1562)

10

(18)

0.2

(0.36)

Pt50

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +850 (-328 ... +1562)

10

(18)

0.1

(0.18)

Pt500

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

По JIS C1604-81

Pt25

-200 ... +649 (-328 ... +1200)

10

(18)

0.2

(0.36)

Pt50

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +649 (-328 ... +1200)

10

(18)

0.1

(0.18)

Pt500

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

Ni 25 to Ni1000

-60 ... +250 (-76 ... +482)

10

(18)

0.1

(0.18)

Ω

Ω

Ω

Сопротивление

0 ... 390

5

0.05

Сопротивление

0 ... 2200

25

0.25

°C

(°F)

°C

(°F)

°C

(°F)

тип  B

0 ... +1820

(32 ... 3308)

100

(180)

2

(5.4)

тип C (W5)

0 ... 2300

(32 ... 4172)

100

(180)

2

(3.6)

тип D (W3)

0 ... 2300

(32 ... 4172)

100

(180)

2

(3.6)

тип E

-200 ... +1000

(-328 ... +1832)

50

(90)

1

(1.8)

тип J

-210 ... +1200

(-346 ... +2192)

50

(90)

1

(1.8)

тип K

-230 ... +1370

(-382 ... +2498)

50

(90)

1

(1.8)

тип L

-200 ... +900

(-328 ... +1652)

50

(90)

1

(1.8)

тип N

-200 ... +1300

(-328 ... +2372)

50

(90)

1

(1.8)

тип R

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.6)

тип S

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.6)

тип T

-200 ... +400

(-328 ... +752)

40

(72)

1

(1.8)

тип U

-200 ... +600

(-328 ... +1112)

50

(90)

2

(3.6)

мВ

мВ

мкВ

мВ-датчик

-10 ... +70

2

40

мВ-датчик

-100 ... +1100

20

400
