Этот универсальный преобразователь интегрирует ваши измерительные преобразователи температуры в систему комплексной автоматизации производства. Это делает возможным сохранить ваше время и деньги.
SIMATIC PDM или HART-протокол используется для программирования.
| Заказные данные |
| Заказные данные |
Измерительные преобразователи SITRANS TH200 и SITRANS TH300 могут использоваться в любой промышленности. Благодаря своему компактному размеру они могут монтироваться в соединительную головку типа B (DIN 43729) или большую. К их универсальному входному модулю могут быть подключены следующие сенсоры/источники сигнала:
- термометр сопротивления - термопары - потенциометры - источники постоянного напряжения Выходным сигналом является постоянный ток 4 - 20 мA в соответствии с характеристикой сенсора.
Измерительные преобразователи с типом защиты "искробезопасность" могут устанавливаться в потенциально взрывоопасных зонах (зона 0). Также возможно достижение степени защиты Ех n (зона 2).
| Заказные данные |
Выходной сигнал с термопреобразователя (2-х, 3-х, 4-х проводные схемы) или термопары преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя. Потом вычисляется на микроконтроллере (μC1), затем корректируется с характеристикой сенсора и передается на микроконтроллер (μC2), электрически изолированном. Аналоговый выход вычисляется, статус функции предварительно определен, данные с коммуникациями обработаны. По цифровому/аналоговому преобразователю, измеренное значение преобразуется в выходной токовый сигнал 4 ... 20 мA.
SITRANS TH200 и SITRANS TH300 параметрируются и эксплуатируются с помощью ПК. Сигналы требуют для коммуникации согласно HART протокол прил. 5.9 накладывается токовый сигнал в соответствии с FSK методом. Данные, определенные для передатчика и данных для параметризации, хранятся в двух энергонезависимых памятях (EEPROM).

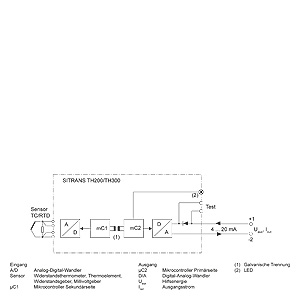

Функциональная схема SITRANS TH200 и SITRANS TH300
| Заказные данные |
| Вход | |
|---|---|
| Термометр сопротивления |
|
| Измеряемая величина | Температура |
| Тип сенсора |
|
| Pt25 ... Pt1000 |
| Pt25 ... Pt1000 |
| Ni25 ... Ni1000 |
| Специальная характеристика (макс. 30 точек) |
| Коэффициент датчика | 0.25 ... 10 (адаптация базового типа, напр. Pt100 для версии Pt25 ... Pt1000) |
| Единицы | °C |
| Присоединения |
|
| 1 термометр сопротивления (RTD) 2-х, 3-х и 4-х проводная техника |
| 2 идентичных термометра сопротивления в 2-х проводной технике для получения средней температуры |
| 2 идентичных термометра сопротивления по 2-х проводной схеме (RTD) или (RTD 1 – RTD 2 or RTD 2 – RTD 1) |
| Интерфейс |
|
| Параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли) |
| Компенсация не требуется |
| Компенсация не требуется |
| Ток сенсора | ≤ 0.45 мA |
| Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
| Контроль обрыва линии | Может быть отключен |
| Контроль КЗ | Может быть отключен (регулируемое значение) |
| Диапазон | Параметрируемый |
| Мин. интервал измерения | 10 °C (18 °F) |
| Характеристика | Линеен по температуре или специальная характеристика |
| Потенциометрические датчики |
|
| Измеряемая величина | Фактическое сопротивление |
| Тип сенсора | Потенциометр |
| Единицы | Ω |
| Присоединение |
|
| 1 потенциометрический датчик (R) в 2-х, 3-х, 4-х проводных системах |
| 2 потенциометрических датчика в 2-х проводной версии для получения среднего значения |
| 2 потенциометрических датчика по 2-х проводной схеме (R1 – R2 или R2 – R1) |
| Интерфейс |
|
| Параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли) |
| Не требует баланса |
| Не требует баланса |
| Ток сенсора | ≤ 0.45 мA |
| Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
| Контроль обрыва линии | Может быть отключен |
| Контроль КЗ | Может быть отключен (регулируемое значение) |
| Диапазон | Параметрируемый, макс. 0 ... 2200 Ω |
| Мин. интервал измерения | 5 Ω ... 25 Ω |
| Характеристика | Линейная по сопротивлению или специальная характеристика |
| Термопары |
|
| Измеряемая величина | Температура |
| Тип сенсора (термопары) |
|
| Pt30Rh-Pt6Rh по DIN IEC 584 |
| W5%-Re по ASTM 988 |
| W3%-Re по ASTM 988 |
| NiCr-CuNi по DIN IEC 584 |
| Fe-CuNi по DIN IEC 584 |
| NiCr-Ni по DIN IEC 584 |
| Fe-CuNi по DIN 43710 |
| NiCrSi-NiSi по DIN IEC 584 |
| Pt13Rh-Pt по DIN IEC 584 |
| Pt10Rh-Pt по DIN IEC 584 |
| Cu-CuNi по DIN IEC 584 |
| Cu-CuNi по DIN 43710 |
| Единицы | °C or °F |
| Присоединение |
|
| 1 термопара (TC) |
| 2 термопары (TC) |
| 2 термопары (TC) TC1 – TC2 or TC2 – TC1 |
| Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
| Контроль обрыва линии | Может быть отключен |
| Компенсация холодного спая |
|
| Со встроенным термометром сопротивления Pt100 |
| С внешним Pt100 IEC 60571 (2-х, 3-х проводная техника) |
|
|
| Диапазон | Параметрируемый |
| Мин. диапазон измерения | Мин. 50 ... 199 °C (90 ... 180 °F) |
| Характеристика | Линейная по температуре или специальная характеристика |
| Милливольтовый сенсор |
|
| Измеряемая величина | Постоянное напряжение |
| Тип сенсора | Источник постоянного напряжения (возможно задание постоянного напряжения через внешний подключенный резистор) |
| Единицы | мВ |
| Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
| Контроль обрыва линии | Может быть отключен |
| Контроль короткого замыкания | Может быть отключен (регулируемое значение) |
| Диапазон | -10 ... 70 мВ-100 1100 мВ |
| Мин. интервал измерения | 2 мВ or 20 мВ |
| Перегрузочная способность входа | -1.5 ... +3.5 В пост. тока |
| Входное сопротивление | ≥ 1 MΩ |
| Характеристика | Линецная по напряжению или специальная |
| Выход |
|
| Выходной сигнал | 4 ... 20 мA, 2-проводная С SITRANS TH300, коммуникация с помощью HART Rev. 5.9 |
| Питание | 11 ... 35 В пост. тока (до 30 В для EEx) |
| Макс. нагрузка | (Uaux – 11 V)/0.023 A |
| Выход за диапазон | 3.6 ... 23 мA, непрерывно настраиваемый (по умолчанию: 3.84 мA ... 20.50 мA) |
| Ошибка сигнала (напр., в случаеобрыва сенсора) | 3.6 ... 23 мA, непрерывно настраиваемый (по умолчанию: 22.8 мA) |
| Цикл сэмплирования | 0.25 с номинальный |
| Демпфирование | Программируемый фильтр 1-го порядка 0 ... 30 с параметрируемый |
| Защита | От обратной полярности |
| Электрически изолирован | Входа от выхода |
| Погрешность измерения |
|
| Ошибки цифровых измерений |
|
| Номинальные условия |
|
| 24 V ± 1% |
| 500 Ω |
| 23 °C |
| > 5 мин |
| Погрешность на аналоговом входе | < 0.1 % от интервала |
| Погрешность внутреннего холодного спая | < 0.5 °C (0.9 °F) |
| Температурный эффект | < 0.1% от макс. интервала/10°C (18 °F) |
| Влияние питания | < 0.005% от интервала/V |
| Влияние импеданса нагрузки | < 0.012% от интервала/100 Ω |
| Долгосрочный дрейф |
|
| < 0.02% от макс. интервала |
| < 0.03% от макс. интервала |
| < 0.04% от макс. интервала |
| Окружающие условия |
|
| Внешняя температура |
|
| Температура хранения | -40 ... +85 °C (-40 ... 185 °F) |
| Температура эксплуатации | -40 ... +85 °C (-40 ... 185 °F) |
| Относительная влажность | < 98%, конденсат |
| Электромагнитная совместимость | По DIN EN 61326 и NE21 |
| Конструкция |
|
| Материал | Пластик, залитый |
| Вес | 50 г (0.11 lb) |
| Размеры | См. "Габаритные чертежи" |
| Поперечное сечение жил | макс. 2.5 мм² (AWG 13) |
| Степень защиты EN 60529 |
|
| IP40 |
| IP00 |
| Допуски и сертификаты |
|
| Защита ATEX |
|
| II 1G EEx ia IIC T6/T4II 2(1)G EEx ia/ib IIC T6/T4 |
| II 3G EEx nAL IIC T6/T4 |
| PTB 05 ATEX 2040X |
| Взрывозащита по FM для USA и Canada (cFMUS) |
|
| PID 3024169 |
| IS Cl I, II, III, Div 1, GP ABCDEFG T4/T5/T6IS Cl I, ZN 0, 1 AEx ia IIC T4/T5/T6NI Cl I, II, III, Div 2, GP ABCDFG T4/T5/T6Cl I, ZN2, GP IIC T4/T5/T6 |
| Требования к программному обеспечению для SIPROM T |
|
| Операционная система: | Windows ME, 2000 и XP; также Windows 95, 98 и 98SE, но только при подключении модема RS-232. |
Заводские настройки:
Термометр сопротивления
| Вход | Диапазон | Мин. интервализмерения | Цифроваяпогрешность | ||
|---|---|---|---|---|---|
|
| °C (°F) | °C | (°F) | °C | (°F) |
| по IEC 60751 |
|
|
|
|
|
| Pt25 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.2 | (0.36) |
| Pt50 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.15 | (0.27) |
| Pt100 ... Pt200 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.1 | (0.18) |
| Pt500 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.15 | (0.27) |
| Pt1000 | -200 ... +350 (-328 ... +662) | 10 | (18) | 0.15 | (0.27) |
| по JIS C1604-81 |
|
|
|
|
|
| Pt25 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.2 | (0.36) |
| Pt50 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.15 | (0.27) |
| Pt100 ... Pt200 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.1 | (0.18) |
| Pt500 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.15 | (0.27) |
| Pt1000 | -200 ... +350 (-328 ... +662) | 10 | (18) | 0.15 | (0.27) |
| Ni 25 to Ni1000 | -60 ... +250 (-76 ... +482) | 10 | (18) | 0.1 | (0.18) |
Потенциометрические датчики
| Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность |
|---|---|---|---|
|
| Ω | Ω | Ω |
| Сопротивление | 0 ... 390 | 5 | 0.05 |
| Сопротивление | 0 ... 2200 | 25 | 0.25 |
Термопары
| Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность | |||
|---|---|---|---|---|---|---|
|
| °C | (°F) | °C | (°F) | °C | (°F) |
| тип B | 0 ... +1820 | (32 ... 3308) | 100 | (180) | 2 | (5.4) |
| тип C (W5) | 0 ... 2300 | (32 ... 4172) | 100 | (180) | 2 | (3.6) |
| тип D (W3) | 0 ... 2300 | (32 ... 4172) | 100 | (180) | 2 | (3.6) |
| тип E | -200 ... +1000 | (-328 ... +1832) | 50 | (90) | 1 | (1.8) |
| тип J | -210 ... +1200 | (-346 ... +2192) | 50 | (90) | 1 | (1.8) |
| тип K | -230 ... +1370 | (-382 ... +2498) | 50 | (90) | 1 | (1.8) |
| тип L | -200 ... +900 | (-328 ... +1652) | 50 | (90) | 1 | (1.8) |
| тип N | -200 ... +1300 | (-328 ... +2372) | 50 | (90) | 1 | (1.8) |
| тип R | -50 ... +1760 | (-58 ... +3200) | 100 | (180) | 2 | (3.6) |
| тип S | -50 ... +1760 | (-58 ... +3200) | 100 | (180) | 2 | (3.6) |
| тип T | -200 ... +400 | (-328 ... +752) | 40 | (72) | 1 | (1.8) |
| тип U | -200 ... +600 | (-328 ... +1112) | 50 | (90) | 2 | (3.6) |
Милливольтовый сенсор
| Вход | Диапазон | Мин. интервализмерения | Цифровая погрешность |
|---|---|---|---|
|
| мВ | мВ | мкВ |
| мВ-датчик | -10 ... +70 | 2 | 40 |
| мВ-датчик | -100 ... +1100 | 20 | 400 |
Цифровая погрешность - это погрешность после аналого-цифрового преобразования, включая линеаризацию и вычисление измеренной величины.
Суммарная ошибка произведена в выходном токовом сигнале 4 ... 20 мA как результат аналого-цифрового преобразования 0.1% от промежутка (цифро-аналоговая ошибка).
Полная ошибка при нормальных условиях в аналоговом выходе - это сумма от цифровой и цифро-аналоговой ошибок (а также ошибка холодного спая в случае измерения термопарой).
.
| Заказные данные |

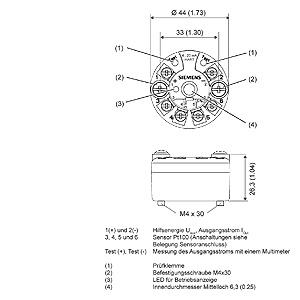

SITRANS TH200/TH300, размеры и назначение выводов, размеры в мм (дюймах)

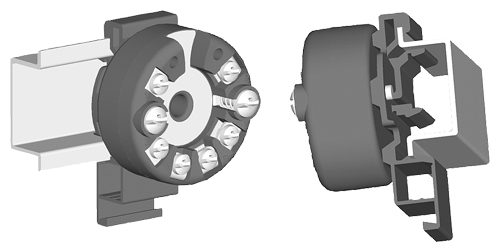

SITRANS TH200/TH300, монтаж преобразователя на DIN-рейку

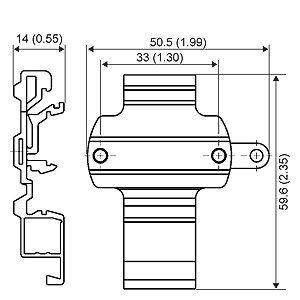

Адаптер для DIN-рейки, размеры в мм (дюймах)
| Заказные данные |

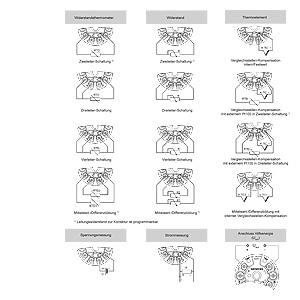

SITRANS TH200/TH300, схема подключения сенсоров
| Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |

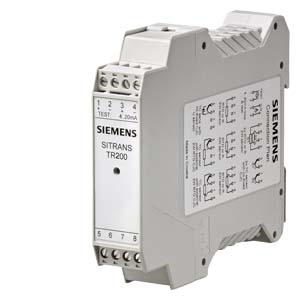

| 7NG3032-..... | 806 | EMPERATURE TRANSMITTER SITRANS TR200, FOR RAIL MOUNTING, 2-WIRE SYSTEM, 4 TO 20 MA, PROGRAMMABLE, WITH GALVANIC ISOLATION; WITH DOCUMENTATION ON CD | 218.36 |
| Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7NG3092-8KM | 806 | МОДЕМ С ИНТЕРФЕЙСОМ RS232 ДЛЯ ПАРАМЕТРИРОВАНИЯ ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРАТУРЫ SITRANS TH100/200, С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ SIPROM T | 287.26 |
| 7NG3092-8KU | 806 | МОДЕМ С USB- ИНТЕРФЕЙСОМ ДЛЯ ПАРАМЕТРИРОВАНИЯ ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРАТУРЫ SITRANS TH100/200, С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ SIPROM T | 228.96 |
| A5E00364512 | 806 | CD-ROM FOR TEMPERATURE MEASURE- MENT DEVICES WITH DOKUMENTATION AND SOFTWARE SIPROM T | 7.74 |
