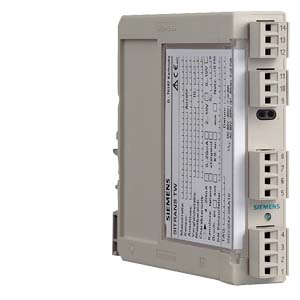

Фильтр по выбору для подавления сетевых частот

50 Гц, 60 Гц, дополнительно 10 Гц для специального применения (частотный фильтр равнозначен частоте измерения)

Термометр сопротивления

Измеряемая величина

температура

Диапазон измерения

параметрируется

Интервал измерения

Мин. 25 °C (45 °F) x 1/коэффицент масштабирования

Тип входа

• по DIN IEC 751

Pt100 (DIN IEC 751)

• по JIS C 1604-81

Pt100 (JIS C1604-81)

• по DIN 43760

Ni100 (DIN 43760)

• спец. тип (RRTD ≤ 500 Ω)

Целое кратное или части указанных основных значений параметрируются (например Pt500, Ni120)

Характеристика

линейная по температуре, линейная по сопротивлению и по заказу клиента

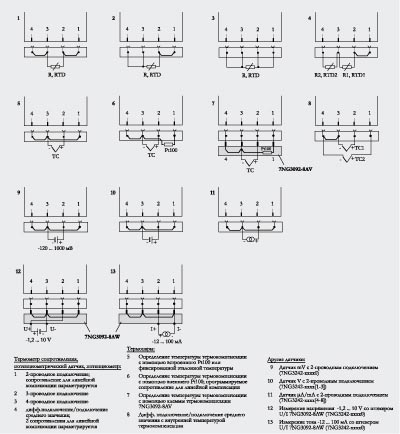

Тип подключения

• Стандартное подключение
• Суммарное и или параллеьное соединение
• подключение средней величины или дифференциальное подключение

Соединение

2-х, 3-х или 4-х проводное соединение

Границы диапазона измерения

в зависимости от типа подключенного термометра (определенный диапазон термометра сопротивления)

Контроль обрыва чувствительного элемента

Контроль всех подключений на разрыв линии (функция может отключаться)

Контроль короткого замыкания чувствительного элемента

Параметрируемый порог срабатывания (функция может отключаться)

Потенциометрический датчик, потенциометр

Измеряемая величина

Омное сопротивление

Диапазон измерения

параметрируются

Интервал измерения

Мин. 10 Ω

Характеристика

линейная по сопротивлению и по заказу клиента

Тип подключения

• Стандартное подключение
• дифф. подключение
• подключение средней величины

Соединение

2-х, 3-х или 4-х проводное соединение

Входной диапазон

0 до 6000 Ω; при подключении средней величины и дифф. подключении: 0 до 3000 Ω;

Контроль обрыва чувствительного элемента

Контроль всех подключений на разрыв линии (функция может отключаться)

Контроль короткого замыкания чувствительного элемента

Параметрируемый порог срабатывания (функция может отключаться)

Термопары

Измеряемая величина

температура

Диапазон измерения

параметрируется

Интервал измерения

мин . 50 °C (32.22 °C) x 1/коэффициент масштабирования

Границы диапазона измерения

в зависимости от типа подключенной термопары

Термопара

тип B: Pt30%Rh/Pt6%Rh (DIN IEC 584)

тип C W5%-Re (ASTM 988)

тип D W3%-Re (ASTM 988)

тип E: NiCr/CuNi (DIN IEC 584)

тип J: Fe/CuNi (DIN IEC 584)

тип K: NiCr/Ni (DIN IEC 584)

тип L Fe-CuNi (DIN 43710)

тип N: NiCrSi-NiSi (DIN IEC 584)

тип R: Pt13%Rh/Pt (DIN IEC 584)

тип S: Pt10%Rh/Pt (DIN IEC 584)

тип T: Cu/CuNi (DIN IEC 584)

тип U: Cu/CuNi (DIN 43710)

спец. тип (-10 mV ≤ UTC ≤ 100 mV)

Характеристика

линейная по температуре, линейная по напряжению или по заказу клиента

Тип подключения

• Стандартное подключение
• Суммарное подключение
• Подключение среднего значения
• дифф. подключения

Термокомпенсация

отсутствует, внутренняя термокомпенсация, внешнее измерение или предварительно заданная фиксированная величина

Контроль обрыва чувствительного элемента

функция может отключаться

Датчик mV

Измеряемая величина

постоянное напряжение

Диапазон измерения

параметрируется

Интервал измерения

Мин. 4 mV

Входной диапазон

-120 ... +1000mV

Характеристика

линейная по напряжению или по заказу клиента

Перегрузочная характеристика входов

Макс. ± 3.5 V

Входное сопротивление

≥ 1 MΩ

Ток чувствительного элемента

прибл. 180 μA

Контроль обрыва чувствительного элемента

функция может отключаться

Датчик V

Измеряемая величина

постоянное напряжение

Диапазон измерения

параметрируется

Характеристика

линейная по напряжению или по заказу клиента

Входной диапазон/мин. интервал измерения

• прибор с 7NG3242-xxxx1 или 7NG3242-xxxx 0 со штекером U/I

-1.2 V до +10 V 0.04 V

• прибор с 7NG3242-xxxx2

-12 V до +100 V 0.4 V

• прибор с 7NG3242-xxxx3

-120 V до +140 V 4.0 V

Контроль обрыва чвствительного элемента

невозможен

Датчик m A, mA

Измеряемая величина

постоянный ток

Диапахон измерения

параметрируется

Характеристика

линейная по току или по заказу клиента

Входной диапазон/мин. интервал измерения

• приборы с 7NG3242-xxxx4

-12 μA ... +100 μA/0.4 μA

• приборы с 7NG3242-xxxx5

-120 μA ... +1000 μA/4 μA

• приборы с 7NG3242-xxxx6

-1.2 mA to +10 mA 0.04 mA

• приборы с 7NG3242-xxxx7 или 7NG3242-xxxx 0 со штекером U/I

-12 mA to +100 mA 0.4 mA

• приборы с 7NG3242-xxxx8

-120 mA to +1000 mA 4 mA

Контроль обрыва чувствительного элемента

невозможно

Выход

Выходной сигнал

подводимый постоянный ток 0/4 до 20 мА, может изменяться на подводимое постоянное напряжение 0/2 до 10 V с помощью штепсельных мостов.

Ток 0/4 до 20 mA

• диапазон перерегулирования

-0.5 до +23.0 mA, бесступенчатая установка

• сигнал отказа (при ошибке сенсора)

-0.5 до +23.0 mA, бесступенчатая установка

• Нагрузка

≤ 650 Ω

• Напряжение простоя

≤ 30 V

Напряжение 0/2 to 10 V

• диапазон перерегулирования

-0.25 до +10.75 V, бесступенчатая установка

• сигнал отказа (при ошибке сенсора)

-0.25 до +10.75 V, бесступенчатая установка

• Сопротивление нагрузки

≥ 1 kΩ

• Емкость нагрузки

≤  10 nF

• Ток короткого заыкания

≤  100 mA (без длительной защиты от короткого заыкания)

• Электрическое демпфирование

• устанавливаемая постоянная времени T63

0 до 100 сек, с шагом в 0.1 сек

• Датчик тока/датчик напряжения

бесступенчатая установка внутри всего диапазона модуляции

Сигнализация ошибок сенсора/предельной величины

через светодиод, релейный выход или HART-интерфейс

Рабочая индикация

мигающий сигнал

• положительное/отрицательное превышение предельной величины

Частота мигания 5 Hz

• ошибка сенсора

Частота мигания 1 Hz

Релейный выход

по выбору как подключение рабочего тока/тока покоя с 1 переключателем

• Коммутационная способность

≤ 150 W, ≤ 625 VA

• Напряжение коммутации

≤ 125 V DC, ≤ 250 V AC

• Тип коммутации

≤ DC 2.5 A

Ошибка сенсора

Signalling of sensor or line breakage and sensor short-circuit

Превышение предельного значения

• Задержка переключения

0 до 10 сек

• Функция контроля группы предельного значения

• Ошибка сенсора (обрыв и/или короткое замыкание)
• Нижняя/верхняя предельная величина
• Окно (комбинация нижней и верхней предельной величны)
• Определение предельной величины и  ошибок сенсора могут комбинироваться

• гистерезис

любое параметрирование между 0 и 100% диапазона измерения

Питание

Универсальный блок питания

115/230 V AC/DC или 24 V AC/DC

Диапазон допуска питания

• для блока питания 115/230 V AC/DC PSU

80 to 300 V DC; 90 to 250 V AC

• для блока питания 24 V AC/DC PSU

18 ... 80 V DC; 20.4 ... 55.2 V AC (защита от прерывания до 20 мсек во всем диапазоне допуска)

Диапазон допуска сетевой частоты

47 до 63 Hz

Потребляемая мощность при

• 230 V AC

≤ 5 VA

• 230 V DC

≤ 5 W

• 24 V AC

≤ 5 VA

• 24 V DC

≤ 5 W

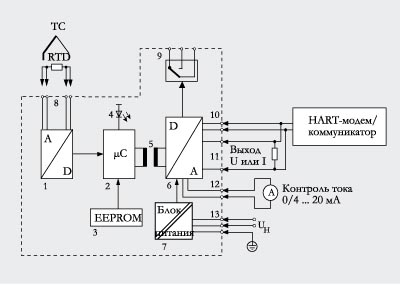

Гальваническое разделение

гальванически разделенные контуры

Вход, выход, вспомогательная энергия и выход сигнализатора ошибок сенсора/предельной величины гальванически разделены друг от друга. HART-интерфейс гальванически соединен с выходом.

рабочее напряжение между всеми гальванически разделенными контурами

Напряжение Ueff между двумя любыми соединительными клеммами не должно превышать 300 V.

Точность измерения

Погрешность измерения

• Ошибка внутренней клеммы термокомпенсации

≤ 3 °C ± 0,1 °C / 10 °C (≤ 5.4 °F ± 0,18  °F / 18 °F)

• Ошибка внешней клеммы термокомпенсации7NG3092-8AV

≤ 0.5 °C ± 0,1 °C / 10 °C (≤ 0.9 °F ± 0.18 °F / 18 °F)

• Цифровой выход

см. "Цифровая погрешность"

• Аналоговый выход IAN или UAN

≤ 0.05% интервала измерения плюс цифровая погрешность

Эффекты воздействий (относительно цифрового выхода)

относительно макс. интервала измерения:

• температурный дрейф

≤ 0.08% / 10 °C (≤ 0.08% / 18 °F)

≤ 0.2% в диапазоне -10 до +60 °C (14 до 140 °F)

• долговременный дрейф

≤ 0.1%/год

Эффекты воздействия относительно аналогового выхода IAN или UAN

относительно интервала измерения

• температурный дрейф

≤ 0.08% / 10°C (≤ 0.08% / 18 °F)

≤ 0.2% в диапазоне -10 до +60 °C (14 до 140 °F)

• напряжение питания

≤ 0.05% / 10 V

• нагруза на выходе тока

≤ 0.05% при изменении с 50 Ω на 650 Ω

• нагрузка на выходе напряжения

≤ 0.1% при изменении тока нагрузки с 0 mA на 10 mA

• долговременный дрейф (начало измерения, интервал измерения)

≤ 0.03% / месяц

Время регулирования (T63 без электрического демпфирования)

≤ 0.2 сек

Электромагнитная совместимость

согласно EN 61 326 и рекомендации NAMUR NE21

Сертификаты и допуски

ATEX

согласно DIN EN 50014: 1997, EN 50020: 1994

Искробезопасность по EN 50 020

• для 7NG3242-xAxxx

II (1) G D [EEx ia/ib ] IIB

• для 7NG3242-xBxxx

II (1) G D [EEx ia/ib ] IIC

Сертификат проверки промышленных образцов EC

TÜV (German Technical Inspectorate) 01 ATEX 1675

Условия использования

Условия монтажа

Место монтажа (для приборов с взрывозащитой)

• Измерительный преобразователь

вне взрывоопасных зон

• Чувствительный элемент

внутри взрывоопасных зон Зона 1(вместе с предписанными защитными требованиями для сенсора также и в зоне 0)

Внешние условия

Доп. внешняя температура

-25 ... +70 °C (-13 ... +158 °F)

Доп. температура хранения

-40 до +85 °C (-40 ... +185 °F)

Климатический класс

• Относительня влажность воздуха

5 до 95%, без конденсата

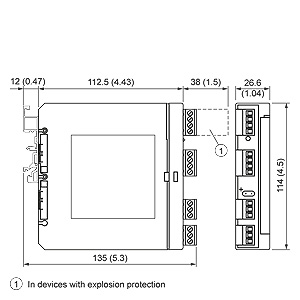

Конструктивные особенности

Вес

около 0.24 kg (0.53 lb)

Материал корпуса

PBT, усиленный стекловолокном

Класс защиты по IEC 529

IEC 529

IP20

Класс защиты по VDE 0100

VDE 0100

Класс защиты I

Тип монтажа

шина 35 мм (DIN EN 50022) или шина G 32 мм (DIN EN 50035)

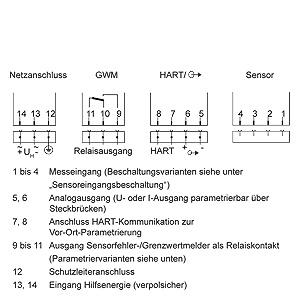

Электрическое соединение/подключение к процессу

винтовой штекерный разъем, max. 2,5 мм²

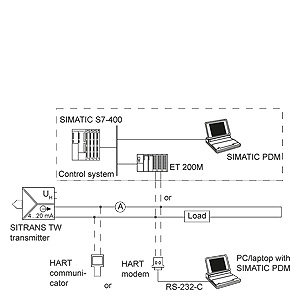

Интерфейс параметрирования

Протокол

HART, версия 5.9

Нагрузка при подключении

• HART-коммуникатора

230 до 650 Ω;

• HART-модема

230 до 500 Ω;

ПО для ПК

SIMATIC PDM от V5.1

°C

(°F)

Ω

°C

(°F)

DIN IEC 751

• Pt10

-200 ... +850

(-328 ... +1562)

20

3,0

(5.4)

• Pt50

-200 ... +850

(-328 ... +1562)

50

0,6

(1.1)

• Pt100

-200 ... +850

(-328 ... +1562)

100

0,3

(0.5)

• Pt200

-200 ... +850

(-328 ... +1562)

100

0,6

(1.1)

• Pt500

-200 ... +850

(-328 ... +1562)

100

1,0

(1.8)

• Pt1000

-200 ... +850

(-328 ... +1562)

100

1,0

(1.8)

JIS C 1604-81

• Pt10

-200 ... +649

(-328 ... +1200)

20

3,0

(5.4)

• Pt50

-200 ... +649

(-328 ... +1200)

50

0,6

(1.1)

• Pt100

-200 ... +649

(-328 ... +1200)

100

0,3

(0.5)

DIN 43760

• Ni50

-60 ... +250

(-76 ... +482)

50

0,3

(0.5)

• Ni100

-60 ... +250

(-76 ... +482)

100

0,3

(0.5)

• Ni120

-60 ... +250

(-76 ... +482)

100

0,3

(0.5)

• Ni1000

-60 ... +250

(-76 ... +482)

100

0,3

(0.5)

Ω

Ω

Ω

Сопротивление (линейное)

0 ... 24

5

0,08

0 ... 47

15

0,06

0 ... 94

30

0,06

0 ... 188

50

0,08

0 ... 375

100

0,1

0 ... 750

100

0,2

0 ... 1500

75

1,0

0 ... 3000

100

1,0

0 ... 6000

100

2,0

°C

(°F)

°C

(°F)

тип B

0 ... +1820

(+32 ... +3308)

3

(5.4)

тип C

0 ... +2300

(+32 ... +4172)

2

(3.6)

тип D

0 ... +2300

(+32 ... +4172)

1

(1.8)

тип E

-200 ... +1000

(-328 ... +1832)

1

(1.8)

тип J

-210 ... +1200

(-346 ... +2192)

1

(1.8)

тип K

-200 ... +1372

(-328 ... +2501)

1

(1.8)

тип L

-200 ... +900

(-328 ... +1652)

2

(3.6)

типe N

-200 ... +1300

(-328 ... +2372)

1

(1.8)

тип R

-50 ... +1760

(-58 ... +3200)

2

(3.6)

тип S

-50 ... +1760

(-58 ... +3200)

2

(3.6)

тип T

-200 ... +400

(-328 ... +752)

1

(1.8)

тип U

-200 ... +600

(-328 ... +1112)

2

(3.6)

Датчик mV (линейный)

-1  ... +16

35

-3 ... +32

20

-7 ... +65

20

-15 ... +131

50

-31 ... +262

100

-63 ... +525

200

-120 ... +1000

300

Диапазон измерения V

Цифровая погрешность mV

Датчик V (линейный)

-1,2 ... +10

3

-12 ... +100

30

-120 ... +140

300

Диапазон измерения μA/mA

Цифровая погрешность μA

Датчик μA/mA (линейный)

-12 до 100 μA

0,05

-120 до +1000 μA

0,5

-1,2 до +10 mA

5

-12 до +100 mA

50

-120 до +1000 mA

500

Принцип тока покоя (реле размыкается при ошибке)

• прибор выключен

10 и 11

• прибор включен и нет ошибок

9 и 11

• прибор включен и ошибка

10 и 11

Принцип рабочего тока (реле замыкается при ошибке)

• прибор выключен

10 и 11

• прибор включен и нет ошибок

10 и 11

• прибор включен и ошибка

9 и 11

Одноканальное

Канал 1

Дифференциальное подключение 1

1

Канал 1 - Канал 2

Дифференциальное подключение 2

2

Канал 2 - Канал 1

Среднее значение 1

1

½ · (Канал 1 + Канал 2)
