SITRANS WW300
Весовой дозатор SITRANS WW300 – изготавливаемый под заказ дозатор со встроенным весоизмерительным мостом и датчиком скорости.
Особенности

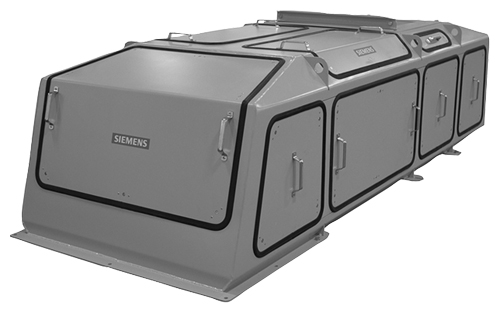

SITRANS WW300 - Конструкция для тяжелых промышленных условий эксплаутации
- Открытая или пыленепроницаемая конструкция
- Уникальный дизайн предотвращает области налипания продукта
- 102 мм CEMA C ролики
- Калибровочные грузы в комплекте
- Консольная конструкция для простой замены ленты
- Двойные весовые ячейки внешнего монтажа для удобства доступа
- Профилированные барабаны и автоматическое направление и выравнивание ленты
- Ширина ленты до 1.8 м
Область применения
SITRANS WW300 Весовой дозатор SITRANS WW300 – изготавливаемый под заказ дозатор со встроенным весоизмерительным мостом и датчиком скорости.
Система динамического взвешивания дозатора управляет подачей сыпучего материала в или из процесса. Электродвигатель с частотно-регулирующим скорость приводом и редуктор позволяют задавать требуемый расход материала под управлениеминтеграторов Сименс: Milltronics BW500, SIWAREX FTC или SIMATIC S7 / SIMATIC PCS 7. Такое управление позволяет дозатору обеспечить высокую точность взвешивания, улучшить качество смешивания, вести учет материала и архивирование.
Он разработан для таких отраслей тяжелой промышленности, как горнодобывающая, цементная, химическая, целлюлозно-бумажная и других. В цементной и горно-добывающей промышленности весовые дозаторы могут использоваться для обеспечения необходимой подачи сырья или добавок при смешивании.
Технические данные
SITRANS WW300
| Сфера применения | |
|---|---|
| Принцип измерения | Весовые ячейки для тяжелых условий и цифровой датчик скорости |
| Типичные применения | Дозирование, смешивание и контроль концентрации в цементной, металлургической и горной отраслях промышленности |
| Эксплуатационные характеристики |
|
| Точность1) | ± 0.5% или лучше |
|
| 10:1 с перестройкой по нагрузке 30:1 с перестройкой по скорости |
| Диапазон расхода | 4.5 to 800 tт/час |
| Характеристики процесса |
|
| Температура воздуха
Максимальная температура продукта | -10 to +40 °C
Стандартное исполнение: +107 °CДо +204 °C с опциональной лентой |
| Конструктивные характеристики |
|
| Конструкция | Углеродистая сталь, опционально материал контактирующих частей – абразивно стойкий или из нержавеющей стали |
| Весоизмерительные ячейки | 2 шт. коррозионно-стойкие, платформенного типа с механической защитой от перегрузок |
| ± 0.03 % |
| ± 0.02 % |
| Датчик скорости | Промышленного исполнения, цифровой оптический энкодер, осевого монтажа |
| Корпус и шасси | Консольный модульный корпус из окрашенной нелигированной стали для быстрой и легкой замены транспортерной ленты |
| Барабаны | 200...500 мм, покрытые слоем резины толщиной минимум 6 мм на ведущем барабане для максимальной тяги, 200...500 мм задний барабан |
| Ролики | Высокой нагрузочной способности 100 мм CEMA C с прецизионными шарикоподшипниками и тройным долговечным уплотнением, CEMA D, E, ударопрочные, где требуется |
| Скорость ленты | 0.005 to 0.36 м/с |
| Транспортерная лента |
|
| Натяжение ленты |
|
| Очистка ленты |
|
| Электродвигатель |
|
| Общая масса | 450 кг минимум |
| Сертификация | Для использования в опасных зонах уточняйте у производителя – см. контакты |
1) Точность рассматривается применительно к: применениям, одобренным производителем, общий вес, вычисленный системой динамического взвешивания весового дозатора, должен с задекларированной точностью соответствовать весу тестового образца. Расход при тесте должен быть в границах, предусмотренных конструкцией и оставаться постоянным на протяжении всего теста. Минимальная тестовая порция должна быть равна порции, полученной на тестовом расходе для трех оборотов ленты или как минимум за 10 минут работы, в зависимости, что больше.

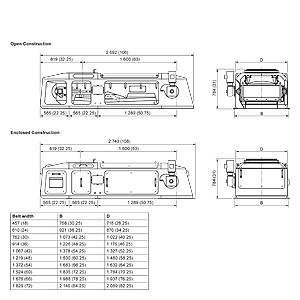

Чертеж
SITRANS WW300
SITRANS WW300 габариты
| Ширина ленты | B | D |
|---|---|---|
| 457 мм (18") | 768 мм (30.25") | 718 мм (28.25") |
| 610 мм (24") | 921 мм (36.25") | 870 мм (34.25") |
| 762 мм (30") | 1073 мм (42.25") | 1022 мм (40.25") |
| 914 мм (36") | 1226 мм (48.25") | 1175 мм (46.25") |
| 1067 мм (42") | 1378 мм (54.25") | 1327 мм (52.25") |
| 1219 мм (48") | 1530 мм (60.25") | 1480 мм (58.25") |
| 1372 мм (54") | 1683 мм (66.25") | 1632 мм (64.25") |
| 1524 мм (60") | 1835 мм (72.25") | 1784 мм (70.25") |
| 1676 мм (66") | 1988 мм (78.25") | 1937 мм (76.25") |
| 1829 мм (72") | 2140 мм (84.25") | 2089 мм (82.25") |
Схема подключения
SITRANS WW300
SITRANS WW300 connections
