SIWAREX CF - Технологические модули

SIWAREX CF - Технологические модули

DMS-передатчик SIWAREX CF

SIWAREX CF - это передатчик для DMS-сенсоров, например, для измерения силы и момента вращения. Этот компактный модуль легко использовать в автоматизационных системах SIMATIC. Через SIMATIC пользователь получает полный доступ ко всем текущим измеряемым параметрам.

Особенности

SIWAREX CF отличают следующие основные преимущества:

  • Единая структурная техника и универсальная коммуникация за счет интеграции в SIMATIC
  • Унифицированное проектирование с помощью SIMATIC
  • Подходит для децентрализованных систем, подключается к PROFIBUS DP через ET 200S
  • Двунаправленное измерение с разрешением 16 000 долей и точностью 0,15%

Область применения

SIWAREX CF является оптимальным решением там, где измерения осуществляются DMS-сенсорами, такими, как датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX CF:

  • Контроль нагрузок на краны и тросы
  • измерение нагрузки на конвейерные ленты
  • защита прокатных станов от перегрузки
  • контроль натяжения ленты
  • измерение силы в испытательных машинах
  • измерение момента вращения и давления

Дизайн

SIWAREX CF - это компактный функциональный модуль (FM) системы SIMATIC S7, который устанавливается прямо на шину задней стенки ET 200S. За счет использования профильных шин (защелки) существенно упрощается процедура монтажа и кабельной разводки.

Сенсор и питание подключаются через шинный модуль.

Функции

SIWAREX CF - подает напряжение, необходимое для питания DMS. В зависимости от приложенной силы генерируется измерительный сигнал, который затем обрабатывается в модуле SIWAREX CF.

Сигнал усиливается, проходит предварительную фильтрацию, а затем преобразуется в цифровое значение. Если подключить дополнительный цифровой фильтр, то можно понизить наводки на измерительный сигнал.

Цифровое значение доступно пользователю внутри системы SIMATIC, его можно использовать в управляющей программе. Например, возможно дополнительное подавление помех с помощью формирования среднего значения в SIMATIC-CPU или преобразование в физические единицы. В соответствии с требованиями результат может быть выведен на панель оператора.

Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.

SIWAREX CF можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).

Благодаря интеграции в SIMATIC можно строить свободно программируемые системы для измерения силы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями. Для облегчения процесса освоения интеграции модуля в программу STEP7, а также в качестве базы для программирования приложений, имеется готовая бесплатная программа SIWAREX CF "Getting started" (Начало работы). С ее помощью можно выводить измеренные значения на сенсорную панель (TP/OP 170/177/270/370).

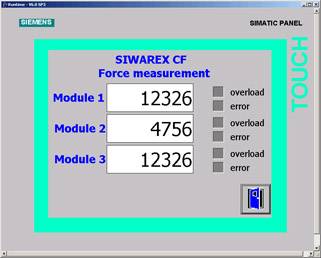

Измеряемые значения с трех модулей в программе SIWAREX CF "Getting started"

В отличие от передатчиков, подключенных цифровым или аналоговым способом, у SIWAREX CF отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.

После проектирования в SIMATIC и установки модуль сразу же готов к работе. Не требуются дополнительные инструменты для конфигурирования.

Текущие данные поступают в SIMATIC с периферийных участков.

Технические данные

SIWAREX CF



Интеграция в системы автоматизации


  • S7-400, S7-300, C7

через ET 200S
  • Системы автоматизации от других производителей

возможно через ET 200S с IM 151-1

Коммуникационные интерфейсы

SIMATIC S7 (шина задней стенки ET 200S), 8 байтов периферийный участок

Конфигурирование модуля

Не требуется (модуль уже настроен)

Измерительные свойства


  • Предел погрешности DIN 1319-1 от конечного значения измерительного диапазона при 20 °C ± 10 К

≤ 0,15 %
  • Разрешение сигнала

14 бит
плюс 1 бит для знака

Количество измерений в секунду

50

Фильтр нижних частот

Нет или 2 Гц

Датчики

По DMS-принципу (полный мост)
подключение по 4-проводной технологии

Питание датчиков


  • напряжение питания, стойкое к короткому замыканию

DC 6 В ±5%
  • допустимое сопротивление датчика

  • R Lmin

> 250 Ω
  • R Lmax

< 4010 Ω

Допустимый показатель ячейки датчика

до 4 мВ/В

Допустимый диапазон измерительных сигналов

от -25,2 до +25,2 мВ

Напряжение питания DC 24 В


  • Номинальное напряжение

Постоянный ток 24 В
  • Макс. потребляемый ток

150 мA

Питание по шине на задней стенке

тип. 10 мА

Сертификация

UL, CSA, FM

IP-тип защиты по DIN EN 60529; IEC 60529

IP 20

Климатические условия от
Tmin (IND)до Tmax (IND) (рабочая температура)


  • вертикальная установка

0 ... +60 °C

  • горизонтальная установка

0 ... +40 °C

Требования к ЭМС согласно

NAMUR NE21, часть. 1
89/386/EWG

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MH4920-0AA01SIWAREX CF TRANSMITTER FOR CONNECTING ONE STRAIN GAUGE SENSOR FOR FORCE MEASUREMENT - FOR SIMATIC ET200 S-HEAD STATION IM151-1 BASIC / STANDARD / HIGH FEATURE 0.0936 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6ES7193-4CG20-0AA0SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E30S44-01 ДЛЯ УСТАНОВКИ ЭЛЕКТРОННОГО МОДУЛЯ, ШИРИНА 30MM, 4X4 КОНТАКТА С ВИНТОВЫМИ ЗАЖИМАМИ, БЕЗ КЛЕММДЛЯ ПОДКЛЮЧЕНИЯ К AUX1, С КОНЦЕВЫМ УЧАСТКОМ ШИНЫ AUX10.143 - 5 недель (A)1
6ES7193-4GA00-0AA0SIMATIC DP, ET 200S, ЭЛЕМЕНТ СОЕДИНЕНИЯ ЭКРАНОВ ДЛЯ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ TM-P И TM-E, ДЛЯ ШИНЫ ПИТАНИЯ 3X10MM, ДЛЯ ПОДКЛЮЧЕНИЯ ЭКРАНИРОВАННЫХ ПРОВОДОВ, УПАКОВКА ИЗ 5 ШТУК0.053 - 5 недель (A)1
6ES7193-4GB00-0AA0SIMATIC DP, ET 200S, КЛЕММ С ВИНТОВЫМ ЗАЖИМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ЭКРАНИРУЮЩИХ ОПЛЕТОК К ШИНЕ ЗАЗЕМЛЕНИЯ, УПАКОВКА ИЗ 5 ШТУК0.053 - 5 недель (A)1
7MH4702-8AGКАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.0.166 - 8 недель (C)1
7MH4710-2AAКОРОБКА ДЛЯ УДЛИНЕНИЯ КАБЕЛЯ 4- ИЛИ 6-ПРОВОДНОГО, ЗАЩИТА IP66, РАЗМЕРЫ 80X75X57 MM. ВНИМАНИЕ: ЕСЛИ КАБЕЛЬ ОТ ТЕНЗОДАТЧКИОВ БУДЕТ УДЛИНЕН С ПОМОЩЬЮ SIWAREX- СИГНАЛЬНОГО КАБЕЛЯ И ЕСЛИ НЕСКОЛЬКОN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSENN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSEN DIE KABE LVERSCHRAUBUNGEN M16X1.5 DURCH M20X1.5 ERSETZT WERDEN. ES WIRD PRO ANZUSCHLIESSENDE WAEGEZELLE BENOETIGT: 1XEMV-KABELVERSCHRAU BUNG M20X1....0.56 - 8 недель (C)1
8WA2842N-ШИНА ПОКРЫТАЯ ОЛОВОМ0.2673 - 5 недель (A)1
8WA2868БОК. РАЗЪЕМ КЛЕММЫ ОТ 25КВMM ДЛЯ 10X3MM И 6X6MM НЕЙТРАЛЬНОЙ ШИНЫ, НЕИЗОЛИРОВАННЫЙ0.0146 - 8 недель (C)50
