SIWAREX CS - это мультифункциональный весоизмерительный модуль для всех простых задач, касающихся взвешивания и измерения сил. Этот компактный модуль легко использовать в автоматизационных системах SIMATIC. Доступ к данным возможен непосредственно в SIMATIC.

Особенности

SIWAREX CS отличают следующие основные преимущества:

• Единая структурная техника и универсальная коммуникация в рамках SIMATIC
• Унифицированное проектирование с помощью SIMATIC
• Подходит для децентрализованных систем, подключается к PROFIBUS DP через ET 200S
• Измерение веса и силы с верхним разрешением 65 000 делений и с точностью 0,05 %
• Прямое подключение дистанционного индикатора к интерфейсу TTY
• Простая настройка весов с помощью программы SIWATOOL CS через интерфейс RS 232
• Возможна теоретическая юстировка без эталонных грузов
• Допускается замена модуля без необходимости повторной настройки весов
• Эксплуатация на взрывоопасных участках зоны 2, самозащищенное питание весоизмерительных ячеек через взрывозащищенный интерфейс - для зоны 1

Область применения

SIWAREX CS является оптимальным решением там, где измерения осуществляются DMS-датчиками, такими, как весоизмерительные ячейки, датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX CS:

• неавтоматические весы
• контроль уровня заполнения хранилищ и бункеров
• измерение нагрузок на краны и тросы
• измерение нагрузки в промышленных подъемниках и прокатных станах
• весы на взрывоопасных участках (зона 2 - напрямую, зона 1 - с помощью интерфейса SIWAREX IS)
• контроль натяжения ленты
• измерение силы, ковшовые весы, платформенные весы и крановые весы

Дизайн

SIWAREX CS - это компактный функциональный модуль (FM) системы SIMATIC ET 200S, устанавливается непосредственно на терминальный модуль. Подключение к питанию производится через силовой модуль и внутреннюю шину питания.

Измерительные ячейки и последовательные интерфейсы подключаются к разъемам терминального модуля. За счет использования терминального модуля функциональный модуль можно менять, не отключая соединительные кабели.

Функции

Первичная задача SIWAREX CS заключается в измерении напряжения датчика и преобразовании результатов в значение веса. Для расчета веса используется 3 опорных точки. При необходимости сигнал можно пропустить через цифровой фильтр.

Помимо определения веса SIWAREX CS через каждый измерительный канал контролирует два произвольно настраиваемых предельных параметра (мин или макс) и, по превышении предельного значения, быстро передает сигнал через систему сигнализации в SIMATIC.

Настройка SIWAREX CS осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов.

Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.

Доступные функции перечислены в таблицах ниже.

Коммуникация в системе SIMATIC

Сигнализация в системе SIMATIC

В SIWAREX CS имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения дистанционных индикаторов. На дистанционный индикатор выводится значение веса и информация о состоянии.

К интерфейсу RS232 можно подключить ПК для настройки SIWAREX CS. Этот порт также можно использовать для последовательного соединения (протокол SIWAREX) с хост-машиной (например, с ПК).

SIWAREX CS можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).

В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX CS отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.

На основе SIWAREX CS в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

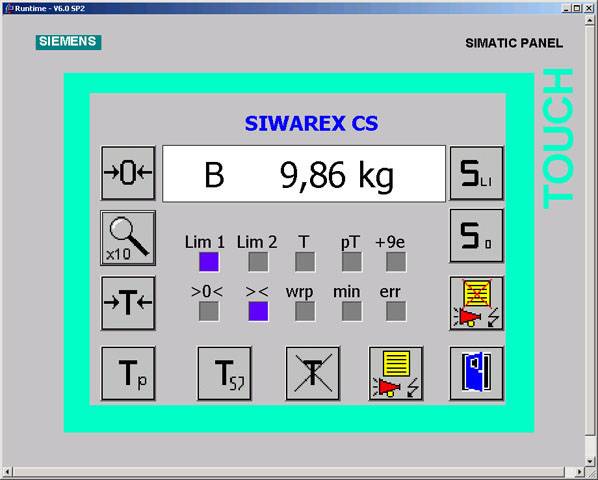

Вид весов в программе SIWAREX CS "Getting Started" (Начало работы)

Для облегчения процесса освоения интеграции модуля в программу STEP 7, а также в качестве базы для программирования приложений, в дополнение к пакету проектировщика имеется готовая бесплатная программа SIWAREX CS "Getting started" (Начало работы). С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX CS в комбинации с сенсорной панелью (TP/OP 170/177/270/370) в качестве прибора управления.

Программа настройки SIWATOOL CS позволяет быстро вводить весоизмерительные модули SIWAREX в эксплуатацию, используя для этого ОС Windows. Все доступные параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации.

В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL CS.

Весоизмерительный модуль SIWAREX CS можно также использовать на взрывоопасных участках (зона 2). Эксплуатация в зоне 1 возможна при наличии опционального взрывозащищенного интерфейса. Сам модуль SIWAREX CS при этом устанавливается вне этого участка.

Технические данные

Заказные данные

Аксессуары
