SIWAREX MS SIWAREX MS - это мультифункциональный весоизмерительный модуль для всех простых задач, касающихся взвешивания и измерения сил. Этот компактный модуль легко использовать в автоматизационной системе SIMATIC S7-200. Доступ к информации о текущем весе производится без использования дополнительных интерфейсов напрямую в SIMATIC-CPU.
Особенности
| | Заказные данные |
SIWAREX MS SIWAREX MS отличают следующие основные преимущества:
- Единая структурная техника и универсальная коммуникация в рамках SIMATIC S7-200
- Унифицированное проектирование с помощью STEP7-Micro/WIN
- Измерение веса и силы с верхним разрешением 65000 делений и с точностью 0,05 %
- Простое проектирование с помощью заранее подготовленной программы "Getting started" (Начало работы)
- Простая настройка весов с помощью ПК-совместимой программы SIWATOOL MS через интерфейс RS 232
- Возможна теоретическая юстировка без эталонных грузов
- Допускается замена модуля без необходимости повторной настройки весов
- Применение на взрывоопасных участках ("зона 2), искробезопасная система питания весоизмерительных ячеек для зоны 1 с использованием взрывозащищенного интерфейса.
- Возможно прямое подключение дистанционного индикатора к интерфейсу TTY
Область применения
| | Заказные данные |
SIWAREX MS SIWAREX MS является оптимальным решением там, где измерения осуществляются DMS-датчиками, такими, как весоизмерительные ячейки, датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX MS:
- неавтоматические весы
- простые дискретные процессы взвешивания
- контроль уровня заполнения хранилищ и бункеров
- измерение нагрузок на краны и тросы
- измерение нагрузки в промышленных подъемниках и прокатных станах
- весы на взрывоопасных участках (зона 2 - напрямую, зона 1 - с помощью интерфейса SIWAREX IS или Pi)
- контроль натяжения ленты
- измерение силы, ковшовые весы, платформенные весы и крановые весы
Дизайн
| | Заказные данные |

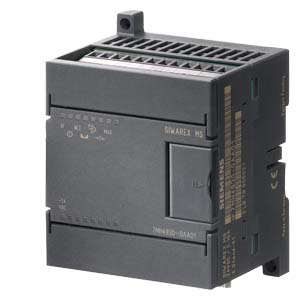

SIWAREX MS SIWAREX MS представляет собой компактный модуль в составе SIMATIC S7-200, предназначенный для установки на 35-миллиметровую несущую шину по EN 50022, пригоден также и для непосредственного настенного монтажа. Питание, измерительные ячейки и опциональный дистанционный индикатор подключаются к винтовым клеммам. К интерфейсу RS 232 подключение производится 9-контактным штекером типа Sub-D.
Функции
| | Заказные данные |
SIWAREX MS Первичная задача SIWAREX MS заключается в измерении напряжения датчика и преобразовании результатов в значение веса. Для расчета веса используется 3 опорных точки. При необходимости сигнал можно пропустить через цифровой фильтр.
Наряду с функцией определения веса, SIWAREX MS контролирует два свободно параметрируемых предельных значения (мин./макс. на выбор) и сообщает о превышении установленного предельного значения ЦП SIMATIC.
Настройка SIWAREX MS осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов.
Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.
В SIWAREX MS имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения дистанционных индикаторов. На дистанционный индикатор выводится значение веса и информация о состоянии.
К интерфейсу RS 232 можно подключить ПК для настройки SIWAREX MS. Альтернативно данный интерфейс может использоваться и для последовательного подключения (по протоколу SIWAREX) к хост-компьютеру (например, ПК).
SIWAREX MS интегрируется в программную среду системы с помощью STEP 7-Micro/WIN 32. В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX MS отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.
На основе SIWAREX MS в SIMATIC S7-200 можно строить свободно программируемые модульные весоизмерительные системы, состоящие из одних или нескольких весов, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

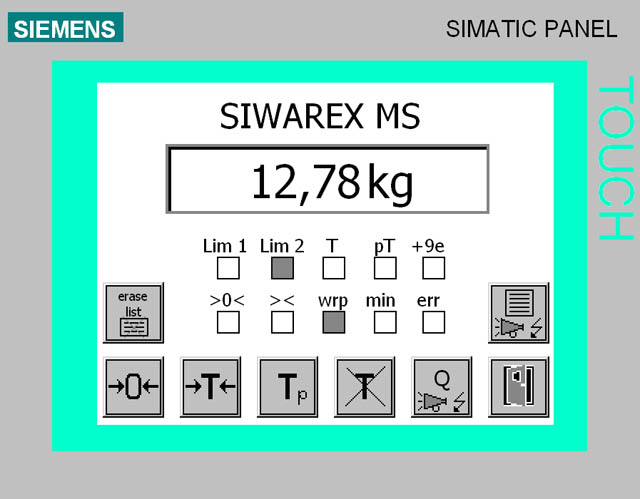

Вид весов в программе SIWAREX MS "Getting Started" (Начало работы)
Для облегчения процесса освоения интеграции модуля в программу STEP 7, а также в качестве базы для программирования приложений, в дополнение к пакету проектировщика имеется готовая бесплатная программа SIWAREX MS "Getting started" (Начало работы). С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX МS в комбинации с сенсорной панелью SIMATIC (TP/OP/MP) в качестве прибора управления. Она также используется в MicroAutomation Set 6.
С помощью ПО для настройки весов SIWATOOL MS весоизмерительные модули SIWAREX можно настраивать, используя ОС Windows. Знание системы SIMATIC не требуются. Все доступные параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации. В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL MS.
Весоизмерительный модуль SIWAREX MS можно также использовать на взрывоопасных участках (зона 2). Эксплуатация в зоне 1 возможна при наличии опционального взрывозащищенного интерфейса. Сам модуль SIWAREX MS при этом устанавливается вне этого участка. При этом следует соблюдать условия допусков.
Технические данные
| | Заказные данные |
SIWAREX MS | Интеграция в системы автоматизации S7-200 | |
| |
| Коммуникационные интерфейсы | шина SIMATIC S7, RS 232, TTY |
| Подключение дистанционного индикатора (через последовательный интерфейс TTY) | Значение веса (брутто, нетто) |
| Настройка весов | через программу SIWATOOL MS (RS 232) |
| Измерительные свойства | |
| 0,05 % |
| 65535 2 байта (фикс. точка) |
| Количество измерений в секунду | 50 или 30 |
| Цифровой фильтр | 0,05 - 5 Гц (на 7 ступеней), фильтр среднего значения |
| Функции весов | |
| брутто, нетто |
| 2 (мин/макс) |
| по команде |
| по команде |
| по команде |
| Весоизмерительные ячейки | DMS по 4- и 6-проводной технологии |
| Питание весоизмерительных ячеек | |
| 6 В пост. тока |
| ≤ 150 мA |
| |
| > 40 Ω |
| < 4010 Ω |
| с взрывозащищенным интерфейсом SIWAREX IS или SIWAREX Pi: | |
| > 87 Ω |
| < 4010 Ω |
| Показатель измерительной ячейки | 1 мВ/В ... 4 мВ/В |
| Доп. диапазон измерительного сигнала (при максимальном выбранном показателе) | -2,4 ... +26,4 мВ |
| Макс. расстояние между весоизмерительными ячейками | 500 м |
| Самозащищенное питание весоизмерительных ячеек | |
| Подключение к весоизмерительным ячейкам во взрывоопасной зоне 1 | Опционально через взрывозащищенный интерфейс SIWAREX IS или SIWAREX Pi: |
| Допуски по взрывозащите и безопасность | CE, ATEX 95, FM, cULUS Haz. Loc. |
| Напряжение питания DC 24 В | |
| Постоянный ток 24 В |
| 130 мA |
| Напряжение питания 5 В постоянного тока (от CPU) | |
| Постоянный ток 5 В |
| 145 мA |
| IP-тип защиты по DIN EN 60529; IEC 60529 | IP20 |
| Климатические условия T мин. (IND) до Tмакс. (IND) (рабочая температура) | |
| 0 ... +55 °C |
| 0 ... +40 °C |
| Требования к ЭМС согласно | EN 61326, EN 45501 NAMUR NE21, ч. 1 |
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4930-0AA01 | 816 | SIWAREX MS WEIGHING ELECTRONIC FOR CONNECTING ONE SCALE. FOR SIMATIC S7-200 /RS232-INTERFACE FOR CONNECTION OF A PC, TTY- INTERFACE FOR REMOTE DISPLAY | 361.46 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES5728-8MA11 | 220 | SIMATIC S5, ТЕРМИНАЛ ЗАЗЕМЛЕНИЯ, УПАКОВКА ИЗ 10 ШТУК | 47.91 |
| 7MH4702-8AF | 815 | КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
| 7MH4702-8AG | 815 | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
| 7MH4702-8CA | 815 | SIWAREX M 9-КОНТАКТ. КОННЕКТОР ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИН. SIWAREX M С 9-КОНТАКТ. PC-ИНТЕРФЕЙСОМ (RS232C) 2 M КАБЕЛЬ | 41.34 |
| 7MH4702-8CB | 815 | SIWAREX M 9-КОНТАКТ. КОННЕКТОР ДЛЯ ПОСЛЕДОВАТЕЛЬНЫЙ СОЕДИН. SIWAREX M С 9-КОНТАКТ. PC-ИНТЕРФЕЙСОМ (RS232C) 5 M КАБЕЛЬ | 51.94 |
| 7MH4710-1BA | 815 | КЛЕМНАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ДЛЯ СОЕДИНЕНИЯ/СОЕДИНЕНИЯ В ПАРАЛЛЕЛЬ 1-4 НАГРУЗ.ЯЧЕЕК В 4-Х ИЛИ 6-ТИ ПРОВОД.СИСТЕМУ СОЕДИНЕНИЯ/ДОБАЛЕНИЯ РАЗЛИЧНЫХ ИЗМЕР.КАБЕЛЕЙ ДЛЯ ИЗМЕР.СИСТЕМ, IP66, РАЗМЕРЫ В ММ: 120 X 220 X 81 | 245.92 |
| 7MH4710-1EA | 815 | JUNCTION BOX SIWAREX JB STAINLESS STEEL HOUSING TO CONNECT IN PARALLEL UP TO 4 LOAD CELLS IN 4-WIRE OR 6-WIRE SYSTEM DEGREE OF PROTECTION: IP 66 USABLE IN EXPLOSION CAPABLE ATMOSPHERES, IN INTRINSICALLY SAFE CIRCUITS. DIMENSIONS IN MM:150X100X63 | 304.22 |
| 7MH4710-5BA | 815 | SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, СТАНДАРТНАЯ ВЕРСИЯ | 730.34 |
| 7MH4710-5CA | 815 | SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, ВЕРСИЯ ДЛЯ ТЕМПЕРАТУРНОГО КЛАССА Т6 | 839.52 |
| 7MH4930-0AK01 | 816 | CONFIGURATION PACKAGE SIWAREX MS FOR SIMATIC S7-200 ON CD-ROM. S7-200 LIBRARY GETTING STARTED SIWATOOL MS. MANUALS ON CD-ROM. | 152.64 |
