SIWAREX MS - это мультифункциональный весоизмерительный модуль для всех простых задач, касающихся взвешивания и измерения сил. Этот компактный модуль легко использовать в автоматизационной системе SIMATIC S7-200. Доступ к информации о текущем весе производится без использования дополнительных интерфейсов напрямую в SIMATIC-CPU.

Особенности

SIWAREX MS отличают следующие основные преимущества:

• Единая структурная техника и универсальная коммуникация в рамках SIMATIC S7-200
• Унифицированное проектирование с помощью SIMATIC MicroWIN
• Измерение веса и силы с верхним разрешением 65 000 делений и с точностью 0,05 %
• Простое проектирование с помощью заранее подготовленной программы "Getting started" (Начало работы)
• Простая настройка весов с помощью программы SIWATOOL MS через интерфейс RS 232
• Возможна теоретическая юстировка без эталонных грузов
• Допускается замена модуля без необходимости повторной настройки весов
• Эксплуатация на взрывоопасных участках зоны 2, самозащищенное питание весоизмерительных ячеек через взрывозащищенный интерфейс - для зоны 1
• Возможно прямое подключение дистанционного индикатора к интерфейсу TTY

Область применения

SIWAREX MS является оптимальным решением там, где измерения осуществляются DMS-датчиками, такими, как весоизмерительные ячейки, датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX MS:

• неавтоматические весы
• простые дискретные процессы взвешивания
• контроль уровня заполнения хранилищ и бункеров
• измерение нагрузок на краны и тросы
• измерение нагрузки в промышленных подъемниках и прокатных станах
• весы на взрывоопасных участках (зона 2 - напрямую, зона 1 - с помощью интерфейса SIWAREX IS или Pi)
• контроль натяжения ленты
• измерение силы, ковшовые весы, платформенные весы и крановые весы

Дизайн

SIWAREX MS - это компактный модуль системы SIMATIC S7-200, устанавливается непосредственно на 35 мм несущую шину по стандарту EN 50022, также допускается и настенный монтаж. Питание, измерительные ячейки и опциональный дистанционный индикатор подключаются к винтовым клеммам. К интерфейсу RS 232 подключение производится 9-контактным штекером типа Sub-D.

Функции

Первичная задача SIWAREX MS заключается в измерении напряжения датчика и преобразовании результатов в значение веса. Для расчета веса используется 3 опорных точки. При необходимости сигнал можно пропустить через цифровой фильтр.

Помимо определения веса SIWAREX MS через каждый измерительный канал контролирует два произвольно настраиваемых предельных параметра (мин или макс) и, по превышении предельного значения, быстро передает сигнал в SIMATIC-CPU посредством битов состояния.

Настройка SIWAREX MS осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов.

Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.

В SIWAREX MS имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения дистанционных индикаторов. На дистанционный индикатор выводится значение веса и информация о состоянии.

К интерфейсу RS 232 можно подключить ПК для настройки SIWAREX MS. Этот порт также можно использовать для последовательного соединения (протокол SIWAREX) с хост-машиной (например, с ПК).

SIWAREX MS подключается с помощью MicroWIN 32 в программном обеспечении устройства. В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX MS отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.

На основе SIWAREX MS в SIMATIC S7-200 можно строить свободно программируемые модульные весоизмерительные системы, состоящие из одних или нескольких весов, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

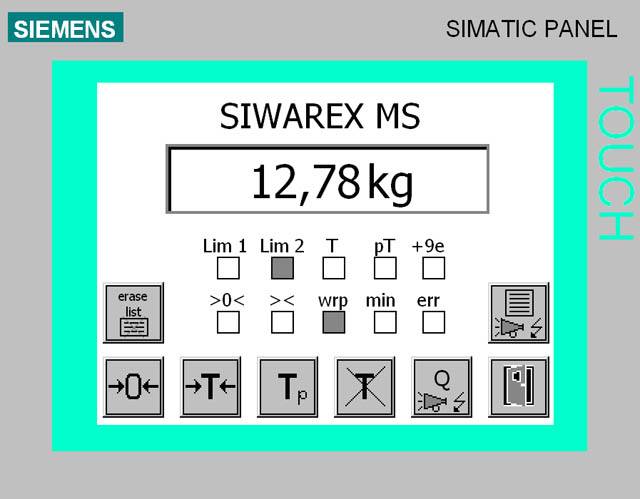

Вид весов в программе SIWAREX MS "Getting Started" (Начало работы)

Для облегчения процесса освоения интеграции модуля в программу STEP 7, а также в качестве базы для программирования приложений, в дополнение к пакету проектировщика имеется готовая бесплатная программа SIWAREX MS "Getting started" (Начало работы). С ее помощью в системе SIMATIC можно элементарно организовать полноценные весы SIWAREX MS в комбинации с сенсорной панелью (например, TP 177micro) в качестве прибора управления. Она также используется в MicroAutomation Set 6.

С помощью ПО для настройки весов SIWATOOL MS весоизмерительные модули SIWAREX можно настраивать, используя ОС Windows. Знание системы SIMATIC не требуются. Все доступные параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации. В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL MS.

Весоизмерительный модуль SIWAREX MS можно также использовать на взрывоопасных участках (зона 2). Эксплуатация в зоне 1 возможна при наличии опционального взрывозащищенного интерфейса. Сам модуль SIWAREX MS при этом устанавливается вне этого участка. При этом следует соблюдать условия допусков.
