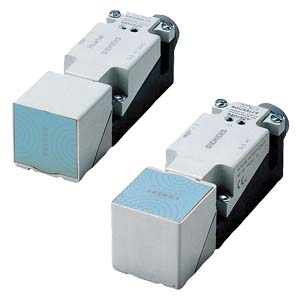

SLG 41/ SLG 41-S SLG 41
SLG 41 C – это устройство записи-считывания для нижнего диапазона мощностей. Оно может эффективно использоваться в тех случаях, когда транспортная система с MDS (например, держатель изделия) может быть механически позиционирована с достаточной точностью. Благодаря вращающейся головке (BERO конструктив), SLG 41 может быть хорошо адаптирована к транспортной системе.
В динамическом режиме могут передаваться только маленькие объемы данных между SLG 41 и MDS.
SLG 41S
Аналогично SLG 41, но с антенной, вращающейся на 90°.
В сравнении с SLG 41, антенна SLG 41 S может вращаться на 90° в поворотной головке. Это позволяет организовать любое положение передающего окна.
Технические данные
SLG 41/ SLG 41-S | Устройство записи-считывания SLG 41/41 S | |
|---|---|
| Индуктивный интерфейс с MDS | |
| Скорость передачи от MDS к SLG | тип. 0,8 мс/байт |
| Расстояние записи-чтения | макс. 25 мм, см. эксплуатационные данные MDS |
| Частота передачи (данные/энергия) | 1,81 МГц/134 кГц |
| Расстояние SLG-SLG | мин. 200 мм |
| Особенности | Корпус BERO, поворотная антенная головка |
| Последовательный интерфейс для ASM | RS-422, 6-контактный штекер SLG в соответствии с DIN 43651 |
| Длина кабеля (ASM-SLG) при 24 в пост. тока | макс. 360 м |
| Среднее время наработки на отказ (при +40 °C) | 2 x 10 6 часов |
| Питающее напряжение |
|
| 24 В пост. тока |
| от 20 до 30 В пост. тока |
| Потребление тока |
|
| 20 мА |
| 90 мА |
| Корпус |
|
| 120 мм x 40 мм 40 мм |
| эргономический серый |
| Полиамид 12 |
| Род защиты по DIN 40050 | IP 65 |
| Удар по DIN IEC 60068-2-29 | 50 g |
| Вибрации по DIN IEC 60068-2-6 | 20 g |
| Крепление | 4 винта |
| Вращающий момент при затягивании (при комнатной температуре) | M5 ≤ 3 Нм |
| Температура окружающей среды |
|
| от -25 °C до +70 °C |
| от -40 °C до +85 °C |
| Вес, около | 210 г |

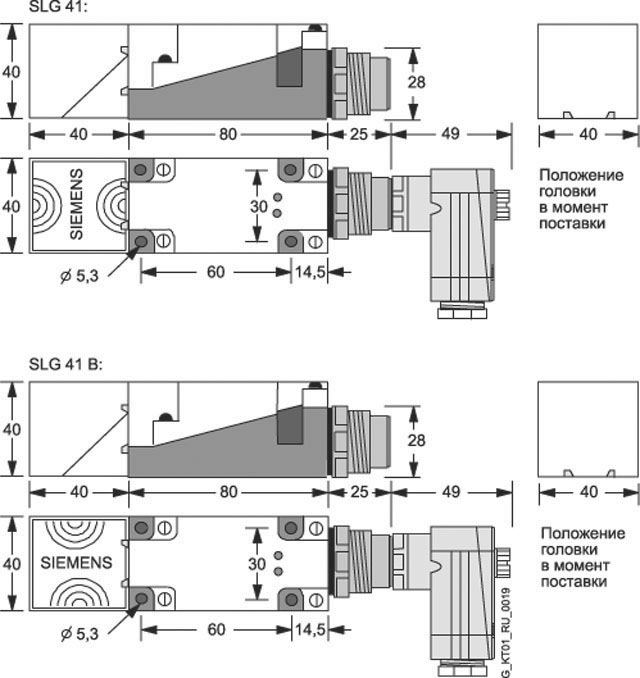

Чертеж
SLG 41/ SLG 41-S
