Индуктивный интерфейс с MDS

Расстояние записи-чтения

макс. 100 мм, см. эксплуатационные данные MDS

Частота передачи (энергия/данные)

13,56 МГц

Последовательный интерфейс

RS-422 для ASM

RS-232/RS-422

макс. длина кабеля при 24 в пост. тока

1000 м (ASM-SLG)

30 м (RS-232)

Штекер

6-контактный
штекер SLG
по DIN 43651

15-контактный сверхминиатюрный штекер (штифт)

Скорость передачи

19200 Бод

9600 Бод

Протокол

Протокол MOBY I

3964 R

Функции программного обеспечения

• программирование

Зависит от ПК, системы автоматизации и т.д.

• имеющееся программное обеспечение (содержащееся на компакт-диске MOBY Software)

см. ASM и соответствующие FB/FC S5/S7

Библиотека на языке C для ПК CCT32 (Windows 95/NT 4.0)

MOBY API (Windows 98/NT 4.0)

• команды

Чтение, запись, инициализация … MDS

функция одновременной работы с несколькими MDS и защита паролем

Цифровой вход/выход
через 15-контактный сверхминиатюрный D-образный штекер

-

1/1, устойчив при коротких замыканиях

Среднее время наработки на отказ (при +25 °C)

2,5 x 105 часов

Питающее напряжение
номинальное значение/допустимый диапазон

Через штекер
24 В пост. тока /
от 20 до 30 В пост. тока

Через штекер
24 В пост. тока /
от 12 до 30 В пост. тока

Потребление тока

(при комнатной температуре)

• ток включения кратковременно

макс. 700 мА

макс. 700 мА

• работа (24 В пост. тока)

тип. 180 мА

тип. 180 мА
без цифрового выхода

Корпус

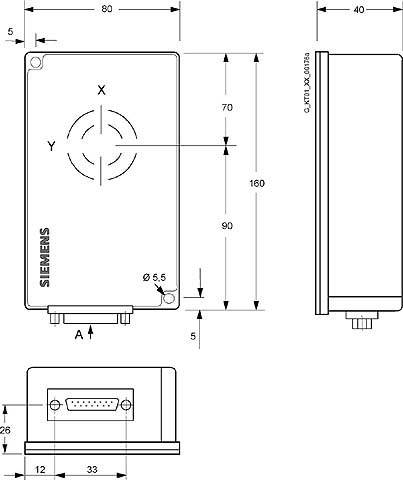

• размеры (в мм)

160 x 80 x 40

• цвет

антрацит

• материал

PA 12

Род защиты по EN 60529

IP 65

Удар по EN 60721-3-7

30 g, класс 7M2

Вибрации по EN 60721-3-7

1,5 g, класс 7M2

Крепление корпуса

2 винта M5

Температура окружающей среды

• при работе

от -25 до +75 °C

• при транспортировке и хранении

от -40 до +85 °C

Вес, около

0,55 кг
