Устройство записи-считывания с интерфейсом RS-422 для присоединения к ASM, со штекерным разъемом для присоединения к внешней антенне: - ANT 1, компактная антенна для универсального использования (размеры 75 x 75 x 20 мм)
- ANT 12, малая антенна (размеры Ø 12 x 1,5 x 40 мм), используемая для идентификации инструментов (с MDS E623)
- ANT 18, компактная антенна для универсального использования (размеры Ø 18 x 1,5 x 58 мм) для сборочных линий с устройствами для крепления деталей малых размеров
- ANT 30, компактная антенна для универсального использования (размеры Ø 30 x 1,5 x 58 мм) для сборочных линий с устройствами для крепления деталей малых размеров
|
Технические данные | Устройство записи-считывания SLG 75 с ANTx | | Интерфейс с отдельно установленными антеннами | ANT 1, ANT 12, ANT 18 или ANT 30 | | Штекерный разъем | 4-контактный (розетка) | | Последовательный интерфейс | RS-422 для ASM | | Макс. длина проводов при 24 В пост. тока | 1000 м (ASM-SLG) | | Штекерный разъем | 6-контактный штекер SLG по DIN 43651 (штифт со стороны устройства) | | Скорость передачи | 19200 Бод | | Процедура | Процедура MOBY I | | Функции программного обеспечения | | | | см. ASM и соответствующие S5/S7 – FB/FC | | | Чтение, запись, инициализация, … MDS | | Среднее время наработки на отказ (при +25 °C) | 2,5 x 105 часов | | Питающее напряжение
номинальное значение/допустимый диапазон | через штепсельный разъем
24 В пост. тока/
от 20 до 30 В пост. тока | | Потребление тока
(при комнатной температуре) | | - кратковременный ток включения
| макс. 700 мА | | | тип. 180 мА | | Корпус | | - размеры для электроники без штекера (в мм)
| 160 x 80 x 40 | | | антрацит | | | PA 12 | | Род защиты в соответствии с EN 60529 | IP 65 | | Удар в соответствии с EN 60721-3-7 | 30 g, класс 7M2 | | Вибрации в соответствии с EN 60721-3-7 | 1,5 g, 200-500 Гц, класс 7M2 | | Крепление корпуса | 2 винта M5 | | Температура окружающей среды | | | | от –25 до +70 °C | - при транспортировке и хранении
| от –40 до +85 °C | | Вес, около | 0,52 кг |
| Антенна | ANT 1 | ANT 12 | ANT 18 | ANT 30 | | Индуктивный интерфейс с MDS Ex | 13,56 МГц | | Расстояние для записи/чтения макс.
ANT-MDS (Sg) | 100 мм | 5 мм | 15 мм | 24 мм | | Интерфейс с SLG 75 | | | | | | Штекерное подключение | 4-контактный, штифт со стороны антенны | | Длина антенного кабеля | 3 м, не может быть изменена | | Размеры корпуса в мм | 75 x 75 x 20
(Д x Ш x В) | M12 x 1,0 x 40
(Ø x обычно X L) | M18 x 1,0 x 55
(Ø x обычно X L) | M30 x 1,5 x 58
(Ø x обычно X L) | | Цвет | антрацит | пастельно-бирюзовый | | Материал | Пластмасса PA 12 | Пластмасса Крастин | | Род защиты в соответствии с EN 60 529 | IP 67 | IP 67 (передняя сторона) | | Удар в соответствии с EN 60 721-3-7/класс 7M2 | 30 g 1) | | Вибрации в соответствии с EN 60 721-3-7/класс 7M2 | 1 g (от 3 до 200 Гц) 1) 1,5 g (от 200 до 500 Гц) 1) | | Температура окружающей среды | | | | от – 25 до + 70 °C | - при транспортировке и хранении
| от – 40 до + 85 °C | | Среднее время наработки на отказ (при 40 °C) | 2,5 x 10 5 часов | | Вес, около | 80 г | 45 г | 120 г | 150 г |
Эксплуатационные данные Эксплуатационные данные SLG 75 с антенной | SLG 75 | ANT 1 | ANT 12 | ANT 18 | ANT 30 | | Рабочее расстояние (Sa) | от 0 до 70 мм | от 0 до 4 мм | от 0 до 8 мм | от 0 до 18 мм | | Предельное расстояние (Sg) | 100 мм | 5 мм | 15 мм | 24 мм | | Диаметр передающего окна (Ld) | в зависимости от MDS | 8 мм | в зависимости от MDS | 14 мм | | Минимальное расстояние от SLG до SLG (D) | > 800 мм | > 80 мм | > 200 мм | >125 мм |
1) Предупреждение Значения для удара и вибрации являются максимальными величинами, которые не должны возникать в качестве
длительной нагрузки. |

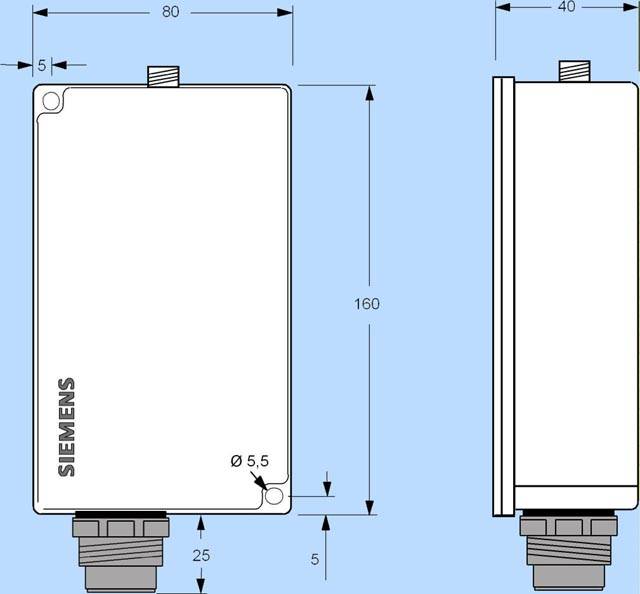

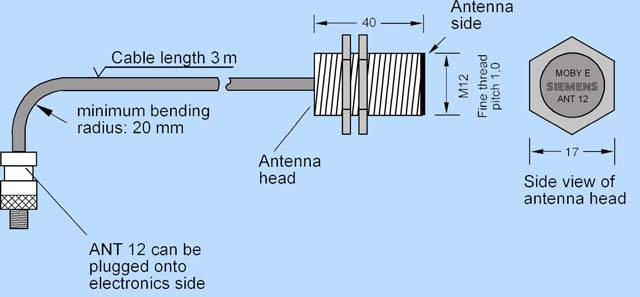

Чертеж  SLG 75 read/write unit without antenna  ANT 1 antenna  ANT 12 antenna  ANT 18 antenna  ANT 30 antenna |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GT2398-1AF00 | MOBY E; УСТРОЙСТВО ЧТЕНИЯ-ЗАПИСИ SLG75 БЕЗ АНТЕННЫ, IP 65, ОТ -25 ДО +70 ГРАД/C, 160 X 80 X 40 MM, ДЛЯ: ANT 1/ANT 12/ANT 18/ANT 30 | 0.58 | 3 - 5 недель (A) | 1 | | 6GT2398-1CA00 | MOBY E; ANT 18, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M18X55 MM, МАКС. РАССТОЯНИЕ: 15 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 0.12 | 3 - 5 недель (A) | 1 | | 6GT2398-1CB00 | MOBY E; АНТЕННА ANT 1, 3-МЕТРОВЫЙ КАБЕЛЬ, IP 65, ОТ -25 ДО +70 ГРАД/C, 75X75X20 MM, МАКС. РАССТОЯНИЕ: 100 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С: SLG 75 | 0.283 | 3 - 5 недель (A) | 1 | | 6GT2398-1CC00 | MOBY E; ANT 12, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M12X40 MM, МАКС. РАССТОЯНИЕ: 5 MM (С MDS E623), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 0.55 | 3 - 5 недель (A) | 1 | | 6GT2398-1CD00 | MOBY E; ANT 30, АНТЕННЫЙ КАБЕЛЬ, ДЛИНА 3M, IP 65, ОТ -25 ДО +70 ГРАД/C, M30X58 MM, МАКС. РАССТОЯНИЕ: 24 MM (В ЗАВИСИМОСТИ ОТ MDS), ДЛЯ СОЕДИНЕНИЯ С SLG 75 | 0.155 | 3 - 5 недель (A) | 1 | | 6GT2398-1CE00 | MOBY E, АНТЕННА ANT 4 ДЛЯ ПОДСОЕДИНЕНИЯ К SLG 75, КАБЕЛЬ 3 M, IP65, ОТ -25 ДО +70 ГРАД.ЦЕЛЬСИЯ, 320 X 75 X 30 MM, МАКС. РАССТОЯНИЕ 100MM (В ЗАВИСИМОСТИ ОТ MDS) | 1 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GT2080-2AA10 | ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT | 0.208 | 3 - 5 недель (A) | 1 |
|
|
