SLG D10 ANT D5/SLG D10S ANT D5 - Модули чтения/записи

SLG D10 ANT D5/SLG D10S ANT D5 - Модули чтения/записи

Основные устройства SLG D10 / SLG D10S являются устройствами чтения/записи верхнего диапазона производительности и могут работать совместно с антеннами ANT D5 и ANT D6.

Устройства чтения/записи имеют встроенный последовательный интерфейс RS 232 для подключения к ПК/ПЛК или RS 422 интерфейс, который позволяет организовать связь через интерфейсные модули ASM 452, ASM 473 или ASM 475 с SIMATIC S7 или PROFIBUS.

Подключаемые переключатели и антенны:

Aнтенный переключатель

Антенный переключатель дает возможность нескольким антеннам или воротам работать только с одним устройством  чтения/записи (SLG D10 / SLG D10S).

ANT D5

Антенна универсального применения для верхнего диапазона производительности, сконструирована для применения в складских помещениях, логистике и распределении. Высокая степень защиты (IP65) позволяет использовать антенны в условиях жестких промышленных условий.

ANT D6

Антенна для верхнего диапазона производительности, сконструирована для применения в складских помещениях, логистике и распределении. Она может быть использована в тех случаях, когда требуется высокая скорость передачи совместно с большим расстоянием чтения/записи.

Технические данные





SLG D10 ANT D5

SLG D10S ANT D5

Индуктивный интерфейс с MDS

Отдельная антенна

Частота передачи (энергия/данные)

13.6 МГц, ISO/IEC 15693

Поддерживаемые накопители данных / транспондеры

для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693, напр., I Code, Tag-it

Возможность одновременной работы с несколькими MDS

да, ок. 20 накопителей данных/с

Да, скоро будет доступен

Расстояние записи/чтения, макс. 1)

600 мм, см. эксплуатационные данные MDS

Длина кабеля антенны

3.5 м

Мощность передачи

4 Вт

Длина кабеля антенны

RS 232 с ПК/системой автоматизации

RS422 с ASM 452, ASM 473, ASM 475

макс. длина кабеля при 24 В пост. тока

30 м

300 m

Штекер

9-контактный сверхминиатюрный (штифт)

Скорость передачи

от 1200 Бод до 115,2 кБод (настраивается)

до 115,2 кБод (зависит от ASM)

Процедура/достоверность передачи данных

Binary, CRC16

протокол 3964R

Функции программного обеспечения


  • программирование

Библиотека языка C для ПК с Windows 9x/2000 и NT

FC45 для S7
  • команды

Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д.

Чтение данных из MDS, запись данных на MDS

Питающее напряжение, номинальное значение / допустимый диапазон

через 4-контактный штекер устройства M12(IP65), 24 В пост. тока / от 20 до 30 В пост. тока

Потребление тока



(при комнатной температуре)


  • кратковременный ток включения

до 2,8 A/50 мс
  • работа

ок. 0.9 A

Корпус


  • размеры (в мм)


    • для антенной головки

340 x 325 x 38
    • для электроники без штекера

320 x 145 x 100
  • цвет

черный/антрацит
  • материал

Пластмасса ASA/алюминий

Род защиты по EN 60529, корпус/антенна (передняя сторона)

IP65/IP65

Удар по EN 60721-3-7

30 g,класс 7M2

Вибрации по EN 60721-3-7

1,5 g (от 200 до 500 Гц), класс 7M2

Крепление корпуса

4 винта M6

Крепление антенны

4 винта M6

Температура окружающей среды


  • во время эксплуатации

от -20 дo +55 °C

Вес


  • основное устройство

3.5 кг
  • антенна

1 кг

1) Чтобы обеспечить оптимальные эксплуатационные характеристики также и в металлическом окружении, антенна настраивается с рабочей стороны на расстоянии 100 мм от металла (см. набор расстояний).

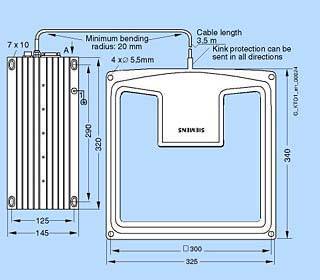

Чертеж

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GT2698-1AA00MOBY D, БАЗОВЫЙ БЛОК ЗАПИСИ/ЧТЕНИЯ SLG D10 БЕЗ АНТЕННЫ; С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ RS 232 ДЛЯ ПОДКЛЮЧЕНИЯ К СТАНДАРТНОМУ КОМПЬЮТЕРУ3.53 - 5 недель (A)1
6GT2698-2AA00MOBY D, БАЗОВЫЙ БЛОК ЗАПИСИ/ЧТЕНИЯ SLG D10S БЕЗ АНТЕННЫ; С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ RS 422 ДЛЯ ПОДКЛЮЧЕНИЯ К ASM 452/ 473/ 4753.53 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GT2080-2AA10ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT0.2083 - 5 недель (A)1
6GT2690-0AB00MOBY D/F; КОМПЛЕКТ ДЛЯ НАСТРОЙКИ ДИАПАЗОНА ДЛЯ АНТЕНН ANT D5 И ANT F5, ПОЗВОЛЯЮЩИЙ ОБЕСПЕЧИТЬ ОПТИМАЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ ТАКЖЕ И В МЕТАЛЛИЧЕСКОМ ОКРУЖЕНИИ, АНТЕННА ANT D5/ANT F5 НАСТРАИВАЕТСЯ ПРИ РАБОТЕ НА РАССТОЯНИИ 100 MM ДО МЕТАЛЛА13 - 5 недель (A)1
6GT2690-0AC00MOBY D АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ AДЛЯ ПОДКЛЮЧЕНИЯ ДВУХ ANT D5 ИЛИ ANT D6 К SLG D10/ SLG D10S, IP 65; IP65, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН ОТ -25 ДО +65 ГРАД. ЦЕЛЬСИЯ0.373 - 5 недель (A)1
6GT2690-0AD00MOBY D ЗАЩИТНАЯ КРЫШКА ДЛЯ АНТЕННЫ ANT D6 (ЗАЩИТА КОНТАКТОВ)3.53 - 5 недель (A)1
6GT2691-0CH33MOBY D СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ АНТЕННЫ ANT D6 МЕЖДУ ANT D6 И SLG D10/SLG D10S, IP 65, ДЛИНА 3.3 M0.1633 - 5 недель (A)1
6GT2691-0DH72MOBY D РАСШИРЕНИЕ АНТЕННЫ ДЛЯ AНТ. D5 И АНТ. D6; МЕЖДУ АНТЕННОЙ И SLG D10/SLG D10S, IP 65, ДЛИНА 7.2 M0.333 - 5 недель (A)1
6GT2698-5AA00MOBY D, АНТЕННА ANT D5 ДЛЯ ПОДКЛЮЧЕНИЯ К БАЗОВЫМ БЛОКАМ SLG D10/SLG D10S/ SLG D11/SLG D11S13 - 5 недель (A)1
6GT2698-5AB00MOBY D АНТЕННА ANT D6 ДЛЯ ПОДКЛЮЧЕНИЯ К БАЗОВЫМ БЛОКАМ SLG D10/SLG D10S, РАССТОЯНИЕ ЧТЕНИЯ/ЗАПИСИ ДО 600 MM (В ЗАВИСИМОСТИ ОТ МОДУЛЯ ПАМЯТИ), КАБЕЛЬ 3.3 M (ВХОДИТ В ПОСТАВКУ), 580 X 480 X 100 MM3.53 - 5 недель (A)1
6GT2698-5AF00MOBY D АНТЕННА ANT D6 ДЛЯ ПОДКЛЮЧЕНИЯ К БАЗОВЫМ БЛОКАМ SLG D10/SLG D10S, РАССТОЯНИЕ ЧТЕНИЯ/ЗАПИСИ ДО 550 MM (В ЗАВИСИМОСТИ ОТ МОДУЛЯ ПАМЯТИ), КАБЕЛЬ 3.3 M (ВХОДИТ В ПОСТАВКУ), 1150 X 365 X 115 MM103 - 5 недель (A)1
