SLG U92 Компактное и недорогое устройство SLG U92 – это универсальное устройство записи/чтения (SLG) со встроенной антенной для приложений, в которых требуются расстояния записи/чтения до 3000 мм. Благодаря автоматической синхронизации SLG через кабель три SLG могут быть установлены на очень малом расстоянии.
Имеются два различных интерфейса для подключения к широкому множеству систем
- RS 232; последовательный интерфейс с любой системой (ПК/ПЛК)
- RS422; последовательный интерфейс с ПК/ПЛК или с интерфейсными модулями MOBY (ASM 475, ASM 473, ASM 452, ASM 480) для встраивания в SIMATIC S7, PROFIBUS или Industrial Ethernet
Программные инструментальные средства, напр., функции SIMATIC S7 (FC45 / FC46 / FC55 / FC56) и библиотека языка C MOBY API для приложений под Windows 98/NT/2000/XP, дают возможность простой реализации в соответствующем приложении.
Встроенная система управления файлами (совместимая со знакомой программой обработки файлов MOBY I), дополненная командами для управления работой с несколькими MDS, обеспечивает простое и удобное для пользователя управление данными на мобильном накопителе данных.
| Тип | Свойства |
|---|---|
| SLG U92 | Компактное и недорогое устройство записи/чтения со встроенной антенной для универсального применения, расстояний записи/ чтения до 3000 мм может быть настроено программно шагами по 500 мм до 3500 мм, включает программу обработки файлов, род защиты IP65, размеры корпуса (мм) 290 x 135 x 42 |
| SLG U92 | Аналогично предыдущему, но с интерфейсом RS232 для подключения к ASM 480 или ПК/ПЛК |
| SLG U92 | Аналогично предыдущему, но с интерфейсом RS422 для подключения к ASM (напр., ASM 452, ASM 473, ASM 475 , ASM 480) или ПК/ПЛК |
Для использования в США и Канаде имеется также версия с радио сертификатом FCC, часть 15C.
Функции
SLG U92 SLG U92 работает с частотами передачи в диапазоне ISM от 2,4 до 2.4835 ГГц. Он поддерживает расстояния передачи от нескольких сантиметров до трех метров при чрезвычайно низкой мощности передачи < 10 мВт эффективной изотропно-излучаемой мощности и высоких скоростях передачи до 8 Кбайт/с (нетто). Благодаря выбранной частоте передачи, надежному методу модуляции и надлежащим механизмам контроля, можно пренебречь источниками электромагнитных помех, что обеспечивает безошибочную передачу и целостность данных. Технология MOBY U блокирует такие виды источников помех, известные при передаче в диапазоне УВЧ, как отражения, интерференция и выход за пределы диапазона. Подгонка антенн обеспечивает однородное передающее поле и гарантирует для мобильных накопителей данных (MDS) долю обнаружения 100%. Здесь нет необходимости в отнимающих много времени мероприятиях по экранированию и юстировке антенн.
Антенное поле SLG может быть активизировано и деактивизировано с помощью вызова функции или запускаться автоматически датчиком (BERO) в течение времени обмена данными с MDS.
Для управления данными на мобильном накопителе данных имеются следующие две возможности:
- байтовая адресация через абсолютные адреса (начальный адрес, длина)
- более удобно в системе управления файлами (совместима с программой обработки файлов MOBY I)
В режиме обработки файлов устройство записи/чтения MOBY U всегда извлекает необходимую для обработки файлов информацию непосредственно из MDS, и им можно управлять на трех уровнях:
1. Для существующих системных решений с MOBY I управление MOBY U может осуществляться с использованием настроек по умолчанию и с неизмененными функциями программы обработки без команд MOVE и LOAD, которые более не нужны.
2. Настройки по умолчанию и запросы диагностических данных могут быть легко изменены с помощью всего лишь нескольких дополнительных команд.
3. Использование всех свойств, включая работу с несколькими MDS. На этом уровне команды и/или полезные данные могут быть назначены уникально, так же как и соответствующий номер MDS.
Текущее состояние (напр., MDS в поле) отображается двумя светодиодами, что облегчает ввод в эксплуатацию.
Для облегчения ввода в действие и диагностики во время нормальной работы имеется отдельный интерфейс (RS232) для обслуживания и диагностики. Этот интерфейс может также использоваться служебной функцией "Load software in the SLG [Загрузить программное обеспечение в SLG]" для встраивания будущих функциональных расширений в существующие приложения без необходимости замены SLG.
Системный интерфейс (RS232 или RS422) может использоваться для последовательного подключения к любой другой системе (ПК/ПЛК).
Технические данные
SLG U92 | Устройство записи/чтения SLG U92 | |
|---|---|
| Радиоинтерфейс с MDS | Встроенная антенна |
| Частота передачи | от 2,4 до 2,4835 ГГц в диапазоне ISM |
| Полоса пропускания | 2 x 1 МГц внутри 83 МГц |
| Механизмы контроля | Заблаговременная коррекция с помощью систематического блочного кода (CRC),процедура ARQ (автоматический запрос на повторение) |
| Доля ошибок | < 1 ошибки чтения на 106 транзакций |
| Скорость передачи данных (запись/чтение) (нетто) | ок. 8 / 4,8 Кбайт/с при отсутствии групповой обработкиок. 4 / 2,4 Кбайт/с при групповой работе с двумя MDS |
| Расстояние (запись/чтение) | от 150 до 3000 мм, см. эксплуатационные данные MDS |
| Локальное разрешение | Расстояние может быть ограничено шагами по 500 мм до 3500 мм |
| Мощность излучения / интенсивность | < 10 мВт эффективной изотропно-излучаемой мощности / <0,5 мкВт/см2 (на расстоянии 1 м) |
| Угол расхождения пучка | Ок. 70° горизонтально/вертикально |
| Поляризация | Круговая |
| Возможность множественной идентификации | до 12 MDS |
| Время сбора данных из MDS | > 2 с для 12 MDS |
| Скорость движения объекта (MDS) | < 2 м/с, если Sa = 1,5 м и чтение/запись ≤ 2,5 Кбайт данных |
| Синхронизация SLG-SLG | Посредством семафорного управления через второй интерфейс; макс. 3 SLG друг с другом |
| Минимальное расстояние между двумя SLG | > 6 м; при синхронизации непосредственно рядом друг с другом |
| Последовательный интерфейс с ASM или ПК | RS 232 или RS 422 (вариант SLG U92),6-контактный разъем SLG в соответствии с DIN EN 175201-804 |
| Автоматическое распознавание скорости передачи от 19,2 до 115,2 кбит/с (в зависимости от длины кабеля) |
| 3964 R |
| Макс. 1000 м (RS 422, экранированный) |
| Макс. 30 м / 300 м (RS 422, экранированный) |
| Функции программного обеспечения |
|
| Программа обработки файлов MOBY: форматировать память данных, создать/ удалить файл, записать данные в файл, определить права доступа и т.д. Прямая запись/чтение: записать / прочитать данные и т.д. |
| FC45/FC46/FC55/FC56, см. библиотеку языка C ASM для ПК с Windows 98/NT/2000/XP |
| Служебный интерфейс | RS 232, 11-контактный разъем в соответствии с DIN EN 175201-804 |
| 19,2 Кбит/с |
| Макс. 20 м |
| Терминальный, символы ASCII |
| Активизация/деактивизация антенного поля |
| Макс. 50 м |
| Макс. длина кабеля 30 м |
| Элементы отображения | 2 светодиода (накопитель данных в поле, ошибки и т.д.) |
| Среднее время безотказной работы (при +40 °C) | 0.4 x 106 часов |
| Блок питания | 24 В пост. тока (номинальное значение), от 20 до 30 В пост. тока |
| Потребляемый ток (при передаче) | < 300 mA |
| Корпус |
|
| 290 x 135 x 42 без разъема |
| Антрацит / пластмасса PA 12 |
| 4 винта M6 |
| Устойчивость к ударам/ вибрациям в соответствии сDIN EN 60721-3-7, класс 7M3 | 30 g / 1.5 g |
| Род защиты согласно EN 60529 | IP65 |
| Температура окружающей среды |
|
| от -25 °C до +70 °C |
| от -40 °C до +85 °C |
| Вес, ок. | 900 g |
| Специальные свойства |
|
Технические данные

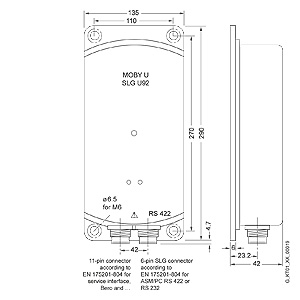

Чертеж
SLG U92
Дальнейшая информация
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2501-0BA00 | 572 | MOBY U; УСТРОЙСТВО ЗАПИСИ-ЧТЕНИЯ SLG U92 С RS 422, ВСТРОЕННАЯ АНТЕННА, IP 65, ОТ -25 ДО +70 ГРАД./C, 290 X 135 X 42 MM, МАКС. РАССТОЯНИЕ: 3 M, ПРОГРАММ.КВ УПРАВЛЕНИЯ ФАЙЛАМИ И ФУНКЦИЯ НЕПОСРЕДСТВЕННОЙ ЗАПИСИ-ЧТЕНИЯ, ВОЗМОЖНОСТЬ ОДНОВРЕМЕННОЙ ИДЕНТИФИКАЦИИ | 2268.40 |
| 6GT2501-0CA00 | 572 | MOBY U; УСТРОЙСТВО ЗАПИСИ-ЧТЕНИЯ SLG U92 С RS 422, ВСТРОЕННАЯ АНТЕННА, IP 65, ОТ -25 ДО +70 ГРАД./C, 290 X 135 X 42 MM, МАКС. РАССТОЯНИЕ: 3 M, ПРОГРАММ.КВ УПРАВЛЕНИЯ ФАЙЛАМИ И ФУНКЦИЯ НЕПОСРЕДСТВЕННОЙ ЗАПИСИ-ЧТЕНИЯ, ВОЗМОЖНОСТЬ ОДНОВРЕМЕННОЙ ИДЕНТИФИКАЦИИ | 2268.40 |
| 6GT2501-1BA00 | 572 | MOBY U; УСТРОЙСТВО ЗАПИСИ-ЧТЕНИЯ SLG U92 С RS 232, ВСТРОЕННАЯ АНТЕННА, IP 65, ОТ -25 ДО +70 ГРАД./C, 290 X 135 X 42 MM, МАКС. РАССТОЯНИЕ: 3 M, ПРОГРАММ.КВ УПРАВЛЕНИЯ ФАЙЛАМИ И ФУНКЦИЯ НЕПОСРЕДСТВЕННОЙ ЗАПИСИ-ЧТЕНИЯ, ВОЗМОЖНОСТЬ ОДНОВРЕМЕННОЙ ИДЕНТИФИКАЦИИ | 2268.40 |
| 6GT2501-1CA00 | 572 | MOBY U; УСТРОЙСТВО ЗАПИСИ-ЧТЕНИЯ SLG U92 С RS 232, ВСТРОЕННАЯ АНТЕННА, IP 65, ОТ -25 ДО +70 ГРАД./C, 290 X 135 X 42 MM, МАКС. РАССТОЯНИЕ: 3 M, ПРОГРАММ.КВ УПРАВЛЕНИЯ ФАЙЛАМИ И ФУНКЦИЯ НЕПОСРЕДСТВЕННОЙ ЗАПИСИ-ЧТЕНИЯ, ВОЗМОЖНОСТЬ ОДНОВРЕМЕННОЙ ИДЕНТИФИКАЦИИ | 2268.40 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2080-2AA20 | 572 | RFID SYSTEMS SOFTWARE & DOCUMENTATION ON DVD, FB/FC FOR SIMATIC, RFID PC LIBRARIES, RFID TOOLS | 56.18 |
| 6GT2090-0BA00 | 572 | MOBY; 6-КОНТАКТНЫЙ ШТЕКЕР ДЛЯ SLG, УГЛОВОЙ ВАРИАНТ ВЫВОДА (НЕ ДЛЯ MOBY F) | 23.74 |
| 6GT2090-0BA10 | 572 | MOBY; 6-КОНТАКТНЫЙ ШТЕКЕР ДЛЯ SLG, УГЛОВОЙ ВАРИАНТ ВЫВОДА, УПАКОВОЧНЫЙ БЛОК 10 ШТ. НЕ ДЛЯ MOBY F) | 17.28 |
| 6GT2090-0UA00 | 572 | MOBY; ШТЕКЕР SLG, 6-КОНТАКТНЫЙ, ПРЯМАЯ КОНСТРУКЦИЯ, НЕ ДЛЯ MOBY F | 32.44 |
| 6GT2390-1AB00 | 572 | MOBY D/E/F/I/U; РАЗЪЕМ ДЛЯ ИСТОЧНИКА НАПРЯЖЕНИЯ (РОЗЕТКА) SLG/SIM 8X, ASM 824, ASM 850 ASM 854, ASM 724, ASM 754 ASM 424, ASM 454, ASM 455 SLG D1X И SLG U92 | 17.28 |
| 6GT2491-1HH50 | 572 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ БЛОКА ПИТАНИЯ 6GT2494-0AA00, 24В ПОСТОЯННОГО ТОКА; ДЛИНА: 5 M | 44.31 |
| 6GT2590-0BA00 | 572 | MOBY U; РАЗЪЕМ ДЛЯ SLG U92, ИНТЕРФЕЙС ДЛЯ ОБСЛУЖИВАНИЯ, 11-КОНТАКТНЫЙ ВАРИАНТ С ВЫВОДОМ ПОД УГЛОМ | 97.31 |
| 6GT2898-0AA00 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, ЕВРО-ШТЕККЕР | 389.02 |
| 6GT2898-0AA10 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, БРИТАНСКИЙ ШТЕККЕР | 389.02 |
| 6GT2898-0AA20 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, UL, СТЕПЕНЬ ЗАЩИТЫ IP65, ШТЕККЕР США | 389.02 |
