SlimLine - Модули ввода-вывода IP20

SlimLine - Модули ввода-вывода IP20

Модули серии SlimLine S22.5 и S45

Модули серии SlimLine имеют степень защиты IP20 и предназначены для мон­тажа в шкафы управления с установкой на стандартные профильные шины DIN. С их помощью к AS-Interface подключаются дискретные датчики и исполнитель­ные устройства. В зависимости от модификации модуля подключение внешних цепей производится через контакты с винтовыми зажимами или через контакты-защелки.

Модули серии SlimLineS22.5 выпускаются в корпусах шириной 22.5 мм, модули SlimLineS45 – в корпусах шириной 45 мм. На фронтальной панели каждого мо­дуля расположены светодиодные индикаторы и гнездо для подключения прибора установки сетевого адреса модуля.

Модули комплектуются съемными терминальными блоками, применение кото­рых существенно упрощает выполнение монтажных работ и позволяет произво­дить замену модулей без демонтажа их внешних цепей.

Помимо модулей ввода-вывода дискретных сигналов в состав серии SlimLineS22.5 входит модуль счетчика и модуль контроля коротких замыканий на землю. Информация об этих модулях приведена в п. “Модули специального назначения” данного раздела каталога.



Дизайн

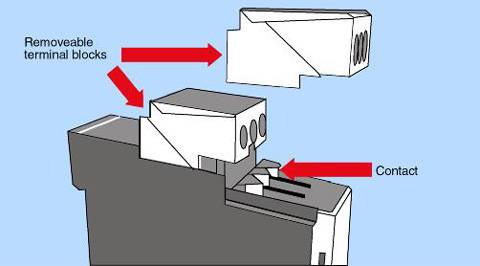

Removable terminals

The removable terminal is the innovative connection technique from Siemens for AS-Interface SlimLine modules of the S22.5 and S45 Series. The complete terminal block can be quickly and easily dismantled and reassembled. It is not necessary to disconnect the terminals during this process.

Note

  • The devices will be converted from 2004 and will be available under the same order number.
  • Before the terminal block is removed, the device must be disconnected from the supply.

Features

  • Well-proven terminal system
    The complete ease of handling for connecting wires is retained in the design of the new removable terminals. The familiar conductor cross sections can continue to be used.
  • Variable connection techniques
    All modules are available with screw-type or Cage Clamp terminals.
  • Coding
    The terminal blocks cannot be mistakenly interchanged thanks to coding (EN50178).
  • Secured against detachment and vibration
    The terminal blocks are latched into the housing. The terminal blocks can be removed using a screwdriver VDE0100T410 (IEC-4-41). Inadvertent removal is therefore not possible.
  • Safety against finger touch
    Even in the removed state, the contacts of the modules are safe against finger touch according to DIN 61140(IEC 60529).
  • Labeling
    All terminal connections are labelled on the terminal block which makes preassembly possible.

Releasing removable terminals

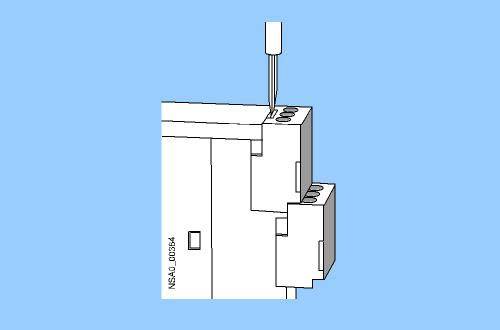

Step 1: Release latch using a screwdriver

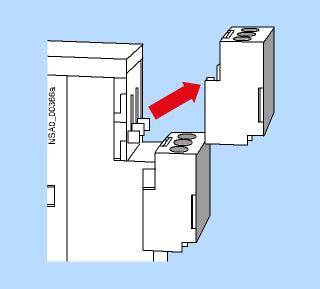

Step 2: Pull terminal forwards

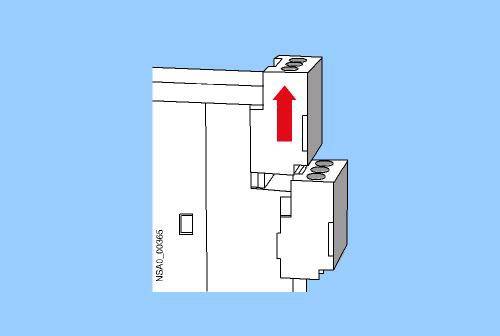

Step 3: Lift off terminal

Locking removable terminals

Push terminal backwards until latch snaps into place

Customer benefits

  • Quick replacement of the basic unit minimizes service costs and reduces downtimes
  • Mistakes are avoided during replacement thanks to coding of the terminals
  • Preassembly is possible without the device
  • Safety to finger touch during replacement
  • The ease of connection with screw-type and Cage Clamp terminals is fully retained

Технические данные

Общие технические данные



Напряжение питания в соответствии со спецификацией AS-Interface

26,5 ... 31,6 В

Тип входов

PNP

Сертификация AS-Interface

Есть

Одобрения

UL, CSA, морские сертификаты

Степень защиты

IP20

Диапазон рабочих температур

-25 ... +70 °C

Диапазон температур хранения и транспортировки

-40 ... +85 °C

Светодиодные индикаторы


  • Индикация состояний входных-выходных сигналов

Желтый светодиод на каждый канал ввода-вывода
  • Индикатор нормальной работы AS-Interface

Зеленый светодиод
  • Индикация наличия ошибок

Красный светодиод

Замечание:

Для питания цепей дискретных выходов используется вспомо­гательная цепь питания AUXPOWER напряжением =20 … 30В. Блок питания этой цепи должен отвечать требованиям класса безопасности III по стандарту VDE 0106 (PELV).



Технические данные модулей ввода дискретных сигналов серии SlimLine S22.5



4 дискретных входа

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2-проводной

3RK1 200-0CE00-0AA2

4 дискретных входа

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

3RK1 200-0CE02-0AA2

4 дискретных входа

Подключение внешних цепей через контакты под винт

Ведомое устройство AS-Interface типа A/B

2- и 3-проводной

3RK2 200-0CE02-0AA2

Потребляемый ток

до 50 мА

до 270

до 270

Входы:






  • Цепь питания через AS-Interface

С защитой от коротких замыканий и перегрузки

С защитой от коротких  замыканий и перегрузок

С защитой от коротких замыканий и перегрузок
  • Напряжение питания входов

20 ... 30 В

20 ... 30 В

20 ... 30 В
  • Ток питания датчика

--

200 мА

200 мА
  • Схемы подключения датчиков

2-проводная

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В

10 В
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Конфигурация ввода-вывода

0

0

0

Идентификационный код ID/ID2

0/F

0/F

A/0

Назначение бит данных






  • D0

Вход 1

Вход 1

Вход 1
  • D1

Вход 2

Вход 2

Вход 2
  • D2

Вход 3

Вход 3

Вход 3
  • D3

Вход 4

Вход 4

Вход 4

Подключение внешних цепей:

Через контакты под винт

Через контакты под винт

Через контакты под винт





4 дискретных входа

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2-проводной

3RK1 200-0CG00-0AA2

4 дискретных входа

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

3RK1 200-0CG00-0AA2

4 дискретных входа

Подключение внешних цепей через контакты под винт

Ведомое устройство AS-Interface типа A/B

2- и 3-проводной

3RK2 200-0CG02-0AA2

Потребляемый ток

до 50 мА

≤ 270

≤ 270

Входы:






  • Цепьпитания через AS-Interface

С защитой от коротких замыканий и перегрузки

С защитой от коротких замыканий и перегрузки

С защитой от коротких замыканий и перегрузки
  • Напряжение питания входов

20 ... 30 В

20 ... 30

20 ... 30
  • Ток питания датчика

--

200

200
  • Схемы подключения датчиков

2-проводная

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В

10 В
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Конфигурация ввода-вывода

0

0

0

Идентификационный код ID/ID2

0/F

0/F

A/0

Назначение бит данных






  • D0

Вход 1

Вход 1

Вход 1
  • D1

Вход 2

Вход 2

Вход 2
  • D2

Вход 3

Вход 3

Вход 3
  • D3

Вход 4

Вход 4

Вход 4

Подключение внешних цепей:

Через пружинные контакты-защелки

Через пружинные контакты защелки

Через пружинные контакты защелки

Сечение проводников, подключаемых к контактам-защелкам:

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0.25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0.25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0.25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание:

Для извлечения проводников из терминальных блоков необходим специальный инструмент

Для извлечения проводников из терминальных блоков необходим специальный инструмент

Для извлечения проводников из терминальных блоков необходим специальный инструмент





2 входа / 2 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2-проводной

PNP транзистор (2 A)

3RK1 400-0BE00-0AA2

2 входа / 2 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2-проводной

Замыкающие контакты реле

3RK1 402-0BE00-0AA2

2 входа / 2 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

2-проводной

PNP транзистор (2 A)

3RK1 400-0BG00-0AA2

Потребляемый ток, не более:

50 мА

50 мА

50 мА

Входы:






  • Цепь питания через  AS-Interface

С защитой от коротких замыканий и перенапряжений

С защитой от коротких замыканий и перенапряжений

С защитой от коротких замыканий и перенапряжений
  • Напряженгие питания входов:

20 ... 30 В

20 ... 30 В

20 ... 30
  • Ток питания датчика

--

--

--
  • Схема подключения датчиков:

2-проводная

2-проводная

2-проводная
  • Входное напряжение высокого уровня, не менее:

10 В

10 В

10 В
  • Входное напряжение низкого уровня, не более:

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Выходы:






  • Тип

2 PNP

С замыкающими контактами реле

PNP Транзистор (2А)
  • Ток выхода DC 12/13

2 А

--

2
  • Суммарный выходной ток модуля

4 А

--

4
  • Защита от короткого замыкания

Встроенная

Внешними предохранителями

Встроенная
  • Защита от коммутационных перенапряжений

Встроенная

Нет

Встроенная
  • Неправильной полярности напряжения

Нет

Нет

Нет
  • Питание нагрузки:

Внешнее, =24 В
контакт 7 = "+"
контакт 10 = "-"

Нет

Внешнее, =24 В:
контакт 7 = "+"
контакт 10 = "-"
  • Ith

--

6

--
  • AC-15

--

3

--
  • DC 13, 24 В

--

1

--
  • DC 13, 110 В

--

0,2

--
  • DC 13, 230 В

--

0,1

--
  • Сторожевой таймер

Встроенный

Встроенный

Встроенный

Конфигурация ввода-вывода

3

3

3

Идентификационный код ID/ID2

0/F

0/F

0/F

Назначение бит данных:






  • D0

Вход 1

Вход 1

Вход 1
  • D1

Вход 2

Вход 2

Вход 2
  • D2

Выход 1

Выход 1

Выход 1
  • D3

Выход 2

Выход 2

Выход 2

Подключение внешних цепей

Через контакты под винт

Через контакты под винт

Через пружинные контакты-защелки

Сечение проводников, подключаемых к контактам-защелкам:

--

--

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0.25-1) мм2
С винтовыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание:

--

--

Для извлечения проводников из терминальных блоков необходим специальный инструмент





2 входа / 2 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2-проводной

Замыкающие контакты реле

3RK1 402-0BG00-0AA2

4 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

--

PNP транзистор (1 A)

3RK1 100-1CE00-0AA2

4 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

--

PNP транзистор (1 A)

3RK1 100-1CG00-0AA2

Потребляемый ток, не более:

50 мА

40 мА

40 мА

Входы:






  • Цепь питания через  AS-Interface

С защитой от коротких замыканий и перегрузки

--

--
  • Напряжение питания входов

20 ... 30 В

--

--
  • Ток питания датчика

--

--

--
  • Схема подключения датчиков

2-проводная

--

--
  • Входное напряжение высокого уровня, не менее

10 В

--

--
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 мА

--

--

Выходы:






  • Тип:

С замыкающими контактами реле

Электронный (PNP)

Электронный (PNP)
  • Ток выхода DC 12/13 :

--

1 А

1 А
  • Суммарный выходной ток модуля  :

--

2 А

2 А
  • Защита от короткого замыкания :

Внешними предохранителями

Встроенная

Встроенная
  • Защита от коммутационных перенапряжений:

Нет

Встроенная

Встроенная
  • Защита от неправильной полярности напряжения:

Нет

Встроенная

Встроенная
  • Питание нагрузки:

Нет

Внешнее, =24 В:
контакт 7 = "+"
контакт 10 = M

Внешнее, =24 В:
контакт 7 = "+"
контакт 10 = M
  • Ith

6

--

--
  • AC-15

3

--

--
  • DC 13, 24 V

1

--

--
  • DC 13, 110 V

0,2

--

--
  • DC 13, 230 V

0,1

--

--
  • Сторожевой таймер

Встроенный

Встроенный

Встроенный

Конфигурация ввода-вывода

3

8

8

Идентификационный код ID/ID2

0/F

0/F

0/F

Назначение бит данных:






  • D0

Вход 1

Выход 1

Выход 1
  • D1

Вход 2

Выход 2

Выход 2
  • D2

Выход 1

Выход 3

Выход 3
  • D3

Выход 2

Выход 4

Выход 4

Подключение внешних цепей:

Через пружинные контакты защелки

Через контакты под винт

Через пружинные контакты-защелки

Сечение проводников, подключаемых к контактам-защелкам:

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0.25-1) мм2
С витыми жилами без наконечников : 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

--

С литыми жилами: 2 × (0,25-1,5) мм2

С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание:

Для извлечения из терминальных блоков необходим специальный инструмент

--

Для извлечения из терминальных блоков необходим специальный инструмент



Техничесике данные модулей ввода-вывода дискретных сигналов серии SlimLine S45



4 входа / 4 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзистор (1 A)

3RK1 400-1CE00-0AA2

4 входа / 4 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзистор (2 A)

3RK1 400-1CE01-0AA2

4 входа / 4 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзистор (1 A)

3RK1 402-3CE01-0AA2

Потребляемый ток, не более

270 мА

270 мА

40 мА

Входы:






  • Ведолмое устройство AS-Interface

С защитой от короткого замыкания и перегрузки

С защитой от короткого замыканияи перегрузки

С защитой от короткого замыкания и перегрузки
  • Напряжение питания входов

20 ... 30 В

20 ... 30 В

20 ... 30 В
  • Ток питания датчика

200 мА

200 мА

200 мА
  • Схема подключения датчиков

2- и 3-проводная

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В

10 В
  • Входное напряжение низкого уровня, не менее

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Выходы:






  • Тип:

Электронные

Электронные

Электронные
  • Ток выхода DC 12/13

1 А

2 А

1 А
  • Суммарный выходной ток модуля

4 А

4 А

4 А
  • Защита от короткого замыкания

Встроенная

Встроенная

Встроенная
  • Защита от коммутационных перенапряжений

Встроенная

Встроенная

Встроенная
  • Защита от неправильной полярности напряжения

Встроенная

Встроенная

Встроенная
  • Внешнее питание датчиков:

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24

Контакт 13 = U_s+
Контакт 19 = U_s-
Контакт 14 = L+
Контакт 20 ... 24 = M
  • Ith

--

--

--
  • AC-15

--

--

--
  • DC 13, 24 В

--

--

--
  • DC 13, 110 В

--

--

--
  • DC 13, 230 В

--

--

--
  • Сторожевой таймер

Встоенный

Встроенный

Встроенный

Конфигурация ввода-вывода

7

7

7

Идентификационный код ID/ID2

0/F

0/F

0/F

Назначение бит данных:






  • D0

Вход 1/Выход 1

Вход 1/Выход 1

Вход 1/Выход 1
  • D1

Вход 2/Выход 2

Вход 2/Выход 2

Вход 2/Выход 2
  • D2

Вход 3/Выход 3

Вход 3/Выход 3

Вход 3/Выход 3
  • D3

Вход 4/Выход 4

Вход 4/Выход 4

Вход 4/Выход 4

Подключение внешних цепей:

Через контакты под винт

Через контакты под винт

Через контакты под винт

Замечание:

--

--

Для питания цепей дис­кретных выходов исполь­зуется вспомогательная цепь питания AUXPOWER напряжением =20 … 30 В. Блок питания для этой цепи должен отвечать тре­бованиям класса безопас­ности III по стандарту VDE 0106 (PELV).





4 входа / 4 выхода

Подключение внешних цепей через контакты под винт

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

Замыкающие контакты реле

3RK1 402-3CE00-0AA2

4 входа / 4 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзистор (1 A)

3RK1 400-1CG00-0AA2

4 входа / 4 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзистор (2 A)

3RK1 400-1CG01-0AA2

Потребляемый ток, не более:

270 мА

270 мА

270 мА

Входы:






  • Цепь питания через  AS-Interface

С защитой от короткого замыкания и перегрузки

С защитой от короткого замыкания и перегрузки

С защитой от короткого замыкания и перегрузки
  • Напряжение питания входов

20 ... 30 В

20 ... 30 В

20 ... 30 В
  • Ток питания датчика

200 мА

200 мА

200 мА
  • Схема подключения датчиков:

2- и 3-проводная

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В

10 В
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Выходы:






  • Тип:

4 контакта реле

Электронные

Электронные
  • Ток выхода, DC 12/13

--

1 А

2 А
  • Суммарный выходной ток модуля

--

4 А

4 А
  • Защита от короткого замыкания

Внешним предохранителем 6 A gL/gG

Встроенная

Нет (внешним предохранителем)
  • Защита от коммутационных перенапряжений

Нет

--

--
  • Защита от неправильной полярности напряжения

--

Встроенная

Встроенная
  • Внешнее питание нагрузки

Нет

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24
  • Ith

5

--

--
  • AC-15

3

--

--
  • DC 13, 24 В

1

--

--
  • DC 13, 110 В

0,2

--

--
  • DC 13, 230 В

0,1

--

--
  • Сторожевой таймер

Встроенный

Встроенный

Встоенный

I/O configuration

7

7

7

ID/ID2 code

0/F

0/F

0/F

Назначение бит данных:






  • D0

Вход 1/Выход 1

Вход 1/Выход 1

Вход 1/Выход 1
  • D1

Вход 2/Выход 2

Вход 2/Выход 2

Вход 2/Выход 2
  • D2

Вход 3/Выход 3

Вход 3/Выход 3

Вход 3/Выход 3
  • D3

Вход 4/Выход 4

Вход 4/Выход 4

Вход 4/Выход 4

Подключение внешних цепей:

Через контакты под винт

Через пружинные контакты-защелки

Через пружинные контакты защелки

Сечение проводников, подключаемых к контактам-защелкам:

--

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание:

--

Для извлечения проводников из терминальных блоков необходим специальный инструмент.

Для извлечения проводников из терминальных блоков необходим специальный инструмент.





4 входа / 4 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

2- и 3-проводной

PNP транзитор (1 A)

3RK1 402-3CG01-0AA2

4 входа / 4 выхода

Подключение внешних цепей через пружинные контакты-защелки

Стандартное ведомое устройство AS-Interface

2- и 3-conductor

Размыкающее контакты реле

3RK1 402-3CG01-0AA2

Потребляемый ток, не более

40 мА

270 мА

Входы:




  • Цепь питания через AS-Interface

Защита от короткого замыкания и перегрузки

Защита от короткого замыкания и перегрузки
  • Напряжение питания входов

20 ... 30 В

20 ... 30 В
  • Ток питания датчика

200 мА

200 мА
  • Схема подключения датчиков

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 А

1.5 В при токе не менее 5 А

Выходы:




  • Тип:

Электронные

Размыкающие контакты реле
  • Ток выхода DC 12/13

1 А

--
  • Суммарный выходной ток модуля

4 А

--
  • Защита от короткого замыкания

Встроенная

Внешним предохранителем 6 A gL/gG

  • Защита от коммутационных перенапряжений

Встроенная

Нет
  • Защита от неправильной полярности напряжения

Встроенная

Встроенная
  • Внешнее питание нагрузки:

Контакт 13 = U_s+
Контакт 19 = U_s-
Контакт 14 = L+ (=24 В)
Контакт 20 ... 24 = M

Нет
  • Ith

--

5
  • AC-15

--

3
  • DC 13, 24 В

--

1
  • DC 13, 110 В

--

0,2
  • DC 13, 230 В

--

0,1
  • Сторожевойтаймер

Встроенный

Встроенный

Конфигурация ввода-вывода

7

7

Идентификационный код ID/ID2

0/F

0/F

Назначение бит данных:




  • D0

Вход 1/Выход 1

Вход 1/Выход 1
  • D1

Вход 2/Выход 2

Вход 2/Выход 2
  • D2

Вход 3/Выход 3

Вход 3/Выход 3
  • D3

Вход 4/Выход 4

Вход 4/Выход 4

Подключение внешних цепей

Через пружинные контакты-защелки

Через пружинные контакты защелки

Сечение проводников, подключаемых к контактам защелкам:

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание 1:

Для извлечения проводников из терминальных блоков необходим специальный инструмент.

Для извлечения проводников из терминальных блоков необходим специальный инструмент.

Примечание 2:

Для питания цепей дис­кретных выходов исполь­зуется вспомогательная цепь питания AUXPOWER напряжением =20 … 30 В. Блок питания для этой цепи должен отвечать тре­бованиям класса безопас­ности III по стандарту VDE 0106 (PELV).

--





4 входа / 3 выхода

Подключение внешних цепей через контакты под винт

Ведомое устройство AS-Interface типа A/B slave

2- и 3-проводный

PNP транзистор (2 A)

3RK2 400-1FE00-0AA2

4 входа / 3 выхода

Подключение внешних цепей через контакты-защелки

Ведомое устройтство AS-Interface типа A/B

2- и 3-проводный

PNP транзистор (2 A)

3RK2 400-1FG00-0AA2

Потребляемый ток, не более

270 мА

270 мА

Входы:




  • Цепь питания через AS-Interface

С защитой от коротких замыканий и перегрузки

С защитой от коротких замыканий и перегрузки
  • Напряжение питания входов

20 ... 30 В

20 ... 30 В
  • Ток питания датчика

200 мА

200 мА
  • Схема подключения датчиков:

2- и 3-проводная

2- и 3-проводная
  • Входное напряжение высокого уровня, не менее

10 В

10 В
  • Входное напряжение низкого уровня, не более

1.5 В при токе не менее 5 мА

1.5 В при токе не менее 5 мА

Выходы:




  • Тип:

Электронные

Электронные
  • Ток выхода DC 12/13

2 А

2 А
  • Суммарный выходной ток модуля

4 А

4 А
  • Защита от короткого замыкания

Встроенная

Встроенная
  • Защита от коммутационных перенапряжений

Встроенная

Встроенная
  • Защита от неправильной полярности напряжения

Встроенная

Встроенная
  • Внешнее питание нагрузки:

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24

Контакт 13 = L24+ (=24 В)
Контакт 19 = M24
  • Ith

--

--
  • AC-15

--

--
  • DC 13, 24 В

--

--
  • DC 13, 110 В

--

--
  • DC 13, 230 В

--

--
  • Сторожевой таймер

Встроенный

Встроенный

Конфигурация входа-выхода

7

7

Идентификационный код ID/ID2

A/0

A/0

Назначение бит данных:




  • D0

Вход 1/Выход 1

Вход 1/Выход 1
  • D1

Вход 2/Выход 2

Вход 2/Выход 2
  • D2

Вход 3/Выход 3

Вход 3/Выход 3
  • D3

Вход 4

Вход 4

Подключениевнешних цепей:

Через контакты под винт

Через пружинные контакты-защелки

Сечение проводников, подключаемых к контактам-защелкам:

--

С литыми жилами: 2 × (0,25-1,5) мм2
С витыми жилами с наконечниками: 2 × (0,25-1) мм2
С витыми жилами без наконечников: 2 × (0,25-1,5) мм2
AWG: AWG 2 × (24-16)

Примечание:

--

Для извлечения проводников из терминальных блоков необходим специальный инструмент.



Чертеж

SlimLine S45

SlimLine S22.5

Схема подключения

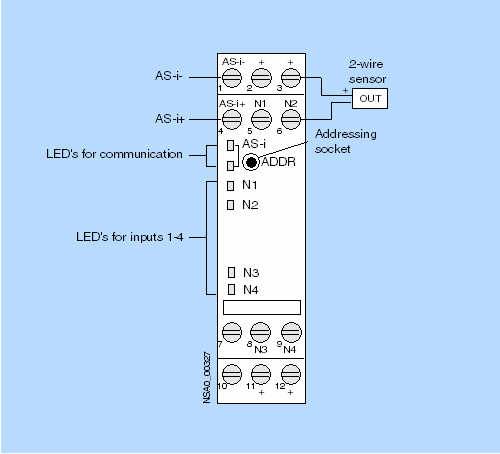

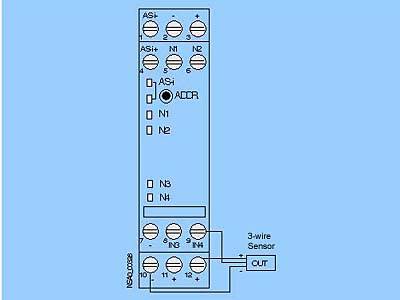

Типовые схемы подключения внешних цепей для SlimLine S22.5

3RK1 200-0CE00-0AA2



3RK1 200-0CE02-0AA2

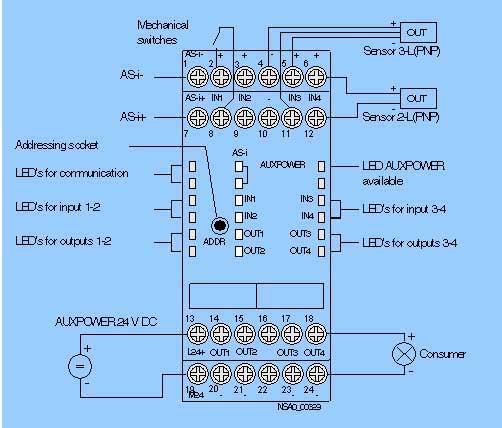

Типовые схемы подключения внешких цепей для SlimLine S45

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RK1100-1CE00-0AA2AS-I МОДУЛЬ SLIMLINE S22.5, ЦИФР., 4A, IP20, 4 X 1 ЭЛЕКТР. ВЫХ., 1A, DC 24V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1383 - 5 недель (P)1
3RK1100-1CG00-0AA2AS-ИНТЕРФЕЙС МОДУЛЬ SLIMLINE S22.5; ЦИФР., 4A, IP20 4 X 1 ВЫХ., ЭЛЕКТР., 1A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 22.5 MM0.1143 - 5 недель (A)1
3RK1200-0CE00-0AA2AS-I МОДУЛЬ SLIMLINE S22.5, ЦИФР., 4I, 2-ПРОВОДНЫЙ, IP20 4 X 1 ВХОД, PNP, ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1383 - 5 недель (P)1
3RK1200-0CE02-0AA2AS-I МОДУЛЬ SLIMLINE IP20 ЦИФРОВОЙ, 4I, 2/3-ПРОВОДНЫЙ 4X 1 ВХОД, 200MA, PNP, ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.50.1413 - 5 недель (P)1
3RK1200-0CG00-0AA2AS-ИНТЕРФЕЙС МОДУЛЬ SLIMLINE S22.5; ЦИФР., 4I, 2-ПРОВОДНЫЙ, IP20 4 X 1 ВХОД, 2-ПРОВОДНЫЙ, PNP, ПРУЖИННЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1153 - 5 недель (A)1
3RK1200-0CG02-0AA2МОДУЛЬ AS-ИНТЕРФЕЙС SLIMLINE, IP20 S22.5; ЦИФР., 4I, 2/3-ПРОВОДНЫЙ 4 X 1 ВХОД, 200MA, PNP, ПРУЖИННЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1173 - 5 недель (A)1
3RK1400-0BE00-0AA2AS-I SLIMLINE МОДУЛЬ, S22.5, ЦИФРОВОЙ, 2I/2O, IP20, 2 X 1 ВХОДА, 2-ПРОВОДНЫЙ, PNP 2 X 1 ВЫХ., ЭЛЕКТР., 2A, DC 24V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1393 - 5 недель (P)1
3RK1400-0BG00-0AA2AS-ИНТЕРФЕЙС SLIMLINE MODULE S22.5; ЦИФР., 2I/2O, IP20 2 X 1 ВХОД, 2-ПРОВОДНЫЙ, PNP 2 X 1ВЫХ., ЭЛЕКТР., 2A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 22.5 MM0.1124 - 6 недель (B)1
3RK1400-1CE00-0AA2AS-I SLIMLINE МОДУЛЬ. S45, ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЙ, IP20 4 X 1 ВХОДА, 200MA, PNP 4 X 1 ВЫХОДА, 1A, DC 24V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 45 MM0.2913 - 5 недель (P)1
3RK1400-1CE01-0AA2AS-I SLIMLINE МОДУЛЬ. S45, ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЙ, IP20 4 X 1 ВХОДА, 200MA, PNP 4 X 1 ВЫХОДА, 2A, DC 24V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 45 MM0.2893 - 5 недель (P)1
3RK1400-1CG00-0AA2AS-I SLIMLINE МОДУЛЬ. S45, ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЙ, IP20 4 X 1 ВХОД, 200MA, PNP 4 X 1 ВЫХОД, 1A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 45 MM0.2433 - 5 недель (A)1
3RK1400-1CG01-0AA2AS-I SLIMLINE МОДУЛЬ. S45, ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЙ, IP20 4 X 1 ВХОД, 200MA, PNP 4 X 1 ВЫХОД, 2A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 45 MM0.2414 - 6 недель (B)1
3RK1402-0BE00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. IP20 S22.5, ЦИФР., 2I/2OR(РЕЛЕЙНЫЕ), 2 X 1 ВХОДА, 2-ПРОВОДНЫЕ, PNP 2 X 1 ВЫХОДА, РЕЛЕЙНЫЕ, 6A,UC 230V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.1653 - 5 недель (P)1
3RK1402-0BG00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. IP20 S22.5; ЦИФР., 2I/2OR(РЕЛЕЙНЫЕ) 2 X 1 ВХОД, 2-ПРОВОДНЫЕ, PNP 2 X 1 ВЫХОД, РЕЛЕЙНЫЕ, 6A,UC 230V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 22.5 MM0.1454 - 6 недель (B)1
3RK1402-3CE00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. S45, ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЕ, IP20 4 X 1 ВХОДА, 200MA, PNP, 4 X 1 ВЫХОДА, РЕЛЕЙНЫЕ, 6A,UC 230V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM0.3163 - 5 недель (P)1
3RK1402-3CE01-0AA2AS-I SLIMLINE МОДУЛЬ S45, IP20 ЦИФР., 4ВХОДА 4ВЫХОДА, БЕЗ ПОТЕНЦИАЛА 4 X 1 ВХОД, 200 MA, PNP 4 X 1 ВЫХОД, 1A, DC24V ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 45 MM0.2873 - 5 недель (P)1
3RK1402-3CG00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. S45 ЦИФР., 4ВХОДА 4ВЫХОДА, 2/3-ПРОВОДНЫЕ, IP20 4 X 1 ВХОД, 200MA, PNP 4 X 1 ВЫХОД, РЕЛЕЙНЫЕ, 6A,UC 230V ПРУЖИННЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 45 MM0.2723 - 5 недель (A)1
3RK1402-3CG01-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. S45 ЦИФР., 4ВХОДА 4ВЫХОДА, БЕЗ ПОТЕНЦИАЛА, IP20 4 X 1 ВХОД, 200MA, PNP 4 X 1 ВЫХОД, 1A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 45 MM0.2393 - 5 недель (A)1
3RK2200-0CE02-0AA2AS-ИНТЕРФЕЙС МОДУЛЬ УСТАНОВКИ В ШКАФ SLIMLINE S22,5 A/B-SLAVE IP20 4DI <=270MA SCHRAUBKLEMMANSCHLUSS0.1453 - 5 недель (P)1
3RK2200-0CG02-0AA2AS-ИНТЕРФЕЙС МОДУЛЬ УСТАНОВКИ В ШКАФ SLIMLINE S22,5 A/B-SLAVE IP20 4DI <=270MA ПРУЖИННЫЕ ЗАЖИМЫ0.1223 - 5 недель (A)1
3RK2400-1CE01-0AA2AS-INTERFACE SLIMLINE MODULE S45, IP20, A/B-SLAVE (SPEC 3.0) DIGITAL, 4DI/4DO, 4 X INPUT FOR SENSOR (MECHAN., 2-WIRE, 3-WIRE),PNP, SENSOR SUPPLY FROM U_ASI MAX. TOTAL 200MA; 4 X OUTPUT 2A, OUTPUT SUPPLY DC 24V MAX. 4A FOR ALL OUTPUTS; SCREW TERMINALS WIDT0.2894 - 6 недель (B)1
3RK2400-1CG01-0AA2AS-INTERFACE SLIMLINE MODULE S45, IP20, A/B-SLAVE (SPEC 3.0) DIGITAL, 4DI/4DO, 4 X INPUT FOR SENSOR (MECHAN., 2-WIRE, 3-WIRE),PNP, SENSOR SUPPLY FROM U_ASI MAX. TOTAL 200MA; 4 X OUTPUT 2A, OUTPUT SUPPLY DC 24V MAX. 4A FOR ALL OUTPUTS; SPRING-LOADED TERMIN0.2414 - 6 недель (B)1
3RK2400-1FE00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. S45 ЦИФР., 4I/3O, 2/3-ПРОВОДН., IP20 4 X 1 ВХОД, 200MA, PNP 3 X 1 ВЫХОД, 1A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 45 MM0.2943 - 5 недель (P)1
3RK2400-1FG00-0AA2AS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ. S45 ЦИФР., 4I/3O, 2/3-ПРОВОДН., IP20 4 X 1 ВХОД, 200MA, PNP 3 X 1 ВЫХОД, 1A, DC 24V ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 45 MM0.2473 - 5 недель (A)1
3RP1902ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ0.0043 - 5 недель (P)5
3RP1903АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ0.0023 - 5 недель (P)10
