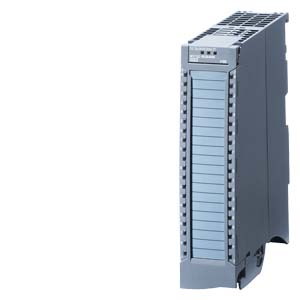

SM 522: модули вывода дискретных сигналов

Разделы

SM 522: модули вывода дискретных сигналов
  • 8-, 16- и 32-канальные модули вывода дискретных сигналов.
  • Гибкая адаптация аппаратуры контроллера S7-1500/ станции ET 200MP к требованиям решаемых задач.
  • Расширение системы ввода-вывода дополнительными каналами вывода дискретных сигналов.




Область применения

SM 522: модули вывода дискретных сигналов

Модули SM 522 предназначены для преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы =24 В или ~230 В. К выходам модулей могут подключаться соленоидные вентили, контакторы, приборы индикации и т.д.

Состав модулей:

  • DQ 16x24VDC/0.5A ST; 16-канальный модуль вывода дискретных сигналов =24 В/ 0.5 A на основе транзисторных ключей; две потенциальные группы выходов с суммарным током нагрузки на группу до 4 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора.
  • DQ 32x24VDC/0.5A ST; 32-канальный модуль вывода дискретных сигналов =24 В/ 0.5 A на основе транзисторных ключей; четыре потенциальные группы выходов с суммарным током нагрузки на группу до 4 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора
  • DQ 8x24VDC/2A HF; 8-канальный модуль вывода дискретных сигналов =24 В/ 2 A на основе транзисторных ключей; одна потенциальная группа выходов с суммарным током нагрузки на группу до 8 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора.
  • DQ 8x230VAC/2A ST; 8-канальный модуль вывода дискретных сигналов ~230 В/ 2 A на основе симисторов; восемь изолированных друг от друга каналов вывода; до 2 A на один выход; настраиваемая реакция на остановку центрального процессора.
  • DQ 8x230VAC/5A ST; 8-канальный модуль вывода дискретных сигналов ~230 В/ 5 A на основе реле; восемь изолированных друг от друга каналов вывода; до 5 A на один выход; настраиваемая реакция на остановку центрального процессора.




Дизайн

SM 522: модули вывода дискретных сигналов
  • Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
  • Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
  • Поперечное сечение подключаемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG24 ... 16).
  • Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
  • Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
  • Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
  • Информация о модуле на его фронтальной панели и защитной крышке:
    • Тип модуля.
    • Заказной номер модуля.
    • Версия аппаратуры и встроенного программного обеспечения.
    • Номера каналов.
    • Схема подключения внешних цепей.

Комплект поставки:

  • Сигнальный модуль.
  • Одна этикетка для ручной маркировки внешних цепей.
  • Один U-образный шинный соединитель.
  • Защитная крышка.




Функции

SM 522: модули вывода дискретных сигналов
  • Однородная концепция светодиодной индикации:
    • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
    • Индикация уровня выходного сигнала для каждого канала зеленым светодиодом или наличия ошибок в работе канала красным светодиодом.
    • Индикация наличия напряжения питания =24 В зеленым светодиодом.
  • Набор поддерживаемых функций:
    • Функции идентификации и обслуживания IM0 ... IM3.
    • Обновление встроенного программного обеспечения.
    • Настройка параметров отдельных каналов (только в модулях класса HF).
    • Аппаратные прерывания (только в модулях класса HF).
    • Диагностика на уровне отдельных каналов (только в модулях класса HF).
    • Изохронный режим (зависит от типа модуля).




Технические данные

SM 522: модули вывода дискретных сигналов



6ES7522-1BH00-0AB0

6ES7522-1BL00-0AB0

6ES7522-1BF00-0AB0

6ES7522-5HF00-0AB0

6ES7522-5FF00-0AB0

Общие сведения











Поддержка функций идентификации и обслуживания

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Проектирование:










  • для S7-1500

STEP 7 Professional от V12.0

STEP 7 Professional от V12.0

STEP 7 Professional от V12.0

STEP 7 Professional от V12.0

STEP 7 Professional от V12.0
  • для ET 200MP

STEP 7 Professional от V12.0/ STEP 7 от V5.5 SP3

STEP 7 Professional от V12.0/ STEP 7 от V5.5 SP3

STEP 7 Professional от V12.0/ STEP 7 от V5.5 SP3

STEP 7 Professional от V12.0/ STEP 7 от V5.5 SP3

STEP 7 Professional от V12.0/ STEP 7 от V5.5 SP3

Напряжение питания











Род тока

Постоянный

Постоянный

Постоянный

Постоянный



Номинальное напряжение питания

=24 В

=24 В

=24 В

=24 В



Защита от неправильной полярности напряжения

Есть; внутренняя, с током нагрузки 7 A на группу

Есть; внутренняя, с током нагрузки 7 A на группу

Есть; внутренняя, с током нагрузки 10 A на группу

Есть



Дискретные выходы











Тип выходного ключа

Транзистор

Транзистор

Транзистор

Реле

Симистор

Количество выходов

16

32

8

8

8

Настройка выходов

Есть

Есть

Есть

Есть

Есть

Защита от коротких замыканий

Есть; электронная, тактируемая

Есть; электронная, тактируемая

Есть; электронная, тактируемая

Нет

Нет

Ограничение коммутационных перенапряжений до уровня

UL+ - 53 В

UL+ - 53 В

-17 В





Люминесцентные лампы низкого потребления энергии с электронными ПРА







10 X 58 Вт (25,000 рабочих циклов)



Люминесцентные лампы с обычной компенсацией







10 X 58 Вт (25,000 рабочих циклов)



Люминесцентные лампы без компенсации







10 X 58 Вт (25,000 рабочих циклов)



Подключение дискретного входа в качестве нагрузки

Возможно

Возможно

Возможно

Возможно



Коммутационная способность выхода:










  • при активной нагрузке, не более

0.5 A

0.5 A

2 A



2 A
  • при ламповой нагрузке, не более

5 Вт

5 Вт

10 Вт

1 500 Вт; (10,000 рабочих циклов)

50 Вт

Сопротивление нагрузки:










  • нижний предел

48 Ом

48 Ом

12 Ом




  • верхний предел

12 кОм

12 кОм

4 кОм





Выходное напряжение:










  • род тока

Постоянный

Постоянный

Постоянный



Переменный
  • сигнала высокого уровня, не менее

UL+ - 0.8 B

UL+ - 0.8 B

UL+ - 0.8 B



UL1 - 1.5 В при максимальном выходном токе; UL1 -8.5 В при минимальном выходном токе

Выходной ток:










  • сигнала высокого уровня, номинальное значение

0.5 A

0.5 A

2 A

5 A

2 A
  • сигнала низкого уровня, не более

0.5 мА

0.5 мА

0.5 мА

0 A

2 мА

Время переключения при активной нагрузке, не более:










  • от низкого к высокому уровню

100 мкс

100 мкс

100 мкс



1 период изменения переменного тока
  • от высокого к низкому уровню

500 мкс

500 мкс

500 мкс



1 период изменения переменного тока

Параллельное включение двух выходов:










  • для логической связи

Есть

Есть

Есть

Есть

Есть
  • для увеличения коммутационной способности

Нет

Нет

Нет

Нет

Нет
  • для резервированного управления нагрузкой

Есть

Есть

Есть

Есть

Есть

Максимальная частота переключения выхода:










  • при активной нагрузке

100 Гц

100 Гц

100 Гц

2 Гц

10 Гц
  • при индуктивной нагрузке

0.5 Гц; по IEC 947-5-1, DC13

0.5 Гц; по IEC 947-5-1, DC13

0.5 Гц; по IEC 947-5-1, DC13

0.5 Гц

0.5 Гц
  • при ламповой нагрузке

10 Гц

10 Гц

10 Гц

2 Гц

1 Гц

Суммарный выходной ток:










  • одного канала, не более

0.5 A; (см. дополнительное описание в руководстве)

0.5 A; (см. дополнительное описание в руководстве)

2 A; (см. дополнительное описание в руководстве)

8 A; (см. дополнительное описание в руководстве)

2 A; (см. дополнительное описание в руководстве)
  • одной группы каналов, не более

4 A; (см. дополнительное описание в руководстве)

4 A; (см. дополнительное описание в руководстве)

8 A; (см. дополнительное описание в руководстве)

8 A; (см. дополнительное описание в руководстве)

2 A; (см. дополнительное описание в руководстве)
  • всех выходов модуля, не более

8 A; (см. дополнительное описание в руководстве)

16 A; (см. дополнительное описание в руководстве)

16 A; (см. дополнительное описание в руководстве)

64 A; (см. дополнительное описание в руководстве)

10 A; (см. дополнительное описание в руководстве)

Релейные выходы:










  • количество релейных выходов







8


  • номинальное напряжение питания обмотки реле







=24 В


  • ток, потребляемый обмотками всех реле, не более







80 мА


  • внешняя защита релейных выходов







Миниатюрный автоматический выключатель с характеристикой B для: cos ϕ 1.0: 600 A cos ϕ 0.5 ... 0.7: 900 A с 8 A Diazed предохранитель: 1000 A


  • габарит пускателя по  NEMA, не более







5

5
  • количество рабочих циклов, не более







4 000 000; (см. дополнительное описание в руководстве)


  • одобрение UL 508







Есть; ~250 В/ 5 A; ~120 В TV-4 для ламп накаливания; A300, R300


  • коммутационная способность контактов:










    • при индуктивной нагрузке, не более







(см. дополнительное описание в руководстве)


    • при активной нагрузке, не более







(см. дополнительное описание в руководстве)



Длина кабеля, не более:










  • экранированного

1 000 м

1 000 м

1 000 м

1 000 м

1 000 м
  • обычного

600 м

600 м

600 м

600 м

600 м

Изохронный режим











Изохронный режим (полная синхронизация приложения)

Есть

Есть

Нет

Нет

Нет

Время выполнения и активации (TCO), не менее

70 мкс

70 мкс







Время цикла шины (TDP), не менее

250 мкс

250 мкс







Состояния/ прерывания/ диагностика











Настраиваемая реакция на остановку центрального процессора

Есть

Есть

Есть

Есть

Есть

Прерывания:










  • диагностические прерывания

Есть

Есть

Есть

Есть

Нет

Диагностические сообщения:










  • диагностика

Есть

Есть

Есть

Есть

Нет
  • о наличии напряжения питания

Есть

Есть

Есть

Есть

Нет
  • об обрыве цепи

Нет

Нет

Нет

Нет

Нет
  • о коротком замыкании

Есть

Есть

Есть

Нет

Нет
  • о перегорании предохранителя

Нет

Нет

Нет



Нет

Диагностические светодиоды индикации:










  • нормального режима работы

Зеленый светодиод RUN

Зеленый светодиод RUN

Зеленый светодиод RUN

Зеленый светодиод RUN

Зеленый светодиод RUN
  • наличия ошибок в работе модуля

Красный светодиод ERROR

Красный светодиод ERROR

Красный светодиод ERROR

Красный светодиод ERROR

Красный светодиод ERROR
  • наличия напряжения питания

Зеленый светодиод

Зеленый светодиод

Зеленый светодиод

Зеленый светодиод

Нет
  • уровня выходного сигнала

Зеленый светодиод на каждый канал

Зеленый светодиод на каждый канал

Зеленый светодиод на каждый канал

Зеленый светодиод на каждый канал

Зеленый светодиод на каждый канал
  • наличия ошибок в работе канала

Нет

Нет

Красный светодиод на каждый канал

Нет

Нет
  • диагностики модуля

Красный светодиод

Красный светодиод

Красный светодиод

Красный светодиод

Красный светодиод

Гальваническое разделение цепей











Электрическая изоляция каналов:










  • между каналами и внутренней шиной

Есть

Есть

Есть

Есть

Есть

Изоляция











Испытательное напряжение изоляции

=707 В (типовой тест)

=707 В (типовой тест)

=707 В (типовой тест)

Между каналами: =2500 В; между каналами и внутренней шиной: =2500 В; между шиной питания L+ и внутренней шиной =707 В (типовой тест)

=2500 В

Работа в распределенной системе











Поддержка быстрого запуска

Есть; 500 мс

Есть; 500 мс

Есть; 500 мс

Есть; 500 мс

Есть; 500 мс

Габариты











Ширина

35 мм

35 мм

35 мм

35 мм

35 мм

Высота

147 мм

147 мм

147 мм

147 мм

147 мм

Глубина

129 мм

129 мм

129 мм

129 мм

129 мм

Масса











Приблизительно

230 г

280 г

240 г

350 г

290 г






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7522-1BF00-0AB0215SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 8 X 24VDC,2A; 8 КАНАЛОВ В ГРУППАХ ПО 8, 8 A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ 170.66
6ES7522-1BH00-0AB0215SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 24VDC/0.5A; 16 КАНАЛОВ В ГРУППАХ ПО 8, 4 A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ 201.40
6ES7522-1BL00-0AB0215SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 32 X 24VDC/0.5A; 32 КАНАЛА В ГРУППАХ ПО 8, 4 A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ 422.94
6ES7522-5FF00-0AB0215SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 8 X 230VAC,2A,TRIAC; 8 КАНАЛОВ В ГРУППАХ ПО 1, 2A НА ГРУППУ; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ 210.94
6ES7522-5HF00-0AB0215SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 8 X 230VAC/5A РЕЛЕ; 8 КАНАЛОВ В ГРУППАХ ПО 1, 5A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ 315.88




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7528-0AA00-7AA0215SIMATIC S7-1500, ЗАПЧАСТЬ - ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ МОДУЛЕЙ ВВОДА-ВЫВОДА. В КОМПЛЕКТЕ ПОСТАВКИ: * - ФРОНТАЛЬНАЯ ДВЕРЦА (НЕМАРКИРОВАННАЯ), * МЕТКА (ПЕРЕДНЯЯ), * СХЕМА ПОДКЛЮЧЕНИЯ, 5 ШТ. В УПАКОВКЕ 58.30
6ES7590-0AA00-0AA0215SIMATIC S7-1500, ЗАПЧАСТЬ, U-ОБРАЗНЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ МОДУЛЕЙ ВВОДА-ВЫВОДА (САМОКОНФИГУРИРУЕМАЯ ЗАДНЯЯ ШИНА) 5 ШТ. В УПАКОВКЕ 51.94
6ES7592-1AM00-0XB0215SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА 34.98
6ES7592-2AX00-0AA0215SIMATIC S7-1500, МАРКИРОВОЧНЫЕ ЛИСТЫ ДЛЯ МОДУЛЕЙ S7-1500 ШИРИНОЙ 35 ММ; ЦВЕТ: АЛЮМИНИЕВО-СЕРЫЙ; МАТЕРИАЛ: МЕМБРАНА, ПЕРФОРИРОВАНЫ, ДЛЯ ПРИМЕНЕНИЯ СО СТАНДАРТНЫМИ ЛАЗЕРНЫМИ ПРИНТЕРАМИ; 10 ЛИСТОВ ПО 10 МЕТОК КАЖДЫЙ В УПАКОВКЕ - ДОСТАТОЧНО ДЛЯ 100 МОДУЛЕЙ 50.88
6ES7592-3AA00-0AA0215SIMATIC S7-1500, ЗАПЧАСТЬ - МОСТИКИ ДЛЯ ФРОНТШТЕКЕРОВ ДЛЯ МОДУЛЕЙ ВВОДА-ВЫВОДА ШИРИНОЙ 35 ММ, ДЛЯ МОДУЛЕЙ =24 В; 20 ШТ. В УПАКОВКЕ, НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ ДЛЯ МОДУЛЕЙ 230 В, НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ С АНАЛОГОВЫМИ МОДУЛЯМИ 10.60
