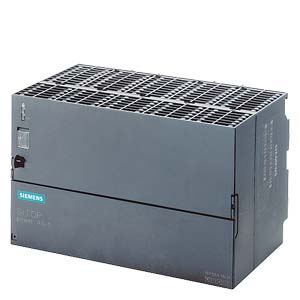

Заказной номер

6EP1 354-1AL01

Вход

Однофазный AC

Номинальное напряжение Vвх ном.

от 120 до 230 В AC широкий диапазон

Диапазон напряжений

от 93 до 264 В AC или от 110 до 350 В DC

Крутизна всплеска

VDE 0160 ограничение кривой W2

Буферизация перебоев в питающей цепи Iвых ном.

> 20 мс при Vin = 93/187 В

Номинальная частота в сети питания

0/50/60 Гц

Диапазон частоты

от 47 до 63 Гц

Номинальный ток Iвх ном

от 2.2 до 1.2 A

Предельный ток в импульсе (+250C)

< 20A, < 3 мс

I2t

< 1.5 A²с

Встроенный входной предохранитель

6.3 A/250 В (не доступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

от 16 A, с характеристикой C или от 8 A, с характеристикой D

Выход

Регулируемый, гальваническая развязка для ASi спецификации

Номинальное напряжение Vвых. ном.

30 В DC

Общая устойчивость

от 29.5 до 31.6 В DC

Остаточная пульсация (от 0 до 10 кГц, ASi+/ASi-)

< 300 mVpp (стандартно 15 mVpp)

Всплески (ширина диапазона примерно 20 MГц)

< 50 mVpp

Устанавливаемый диапазон

-

Индикатор состояния

Зеленый светодиод для 30 В OK

Реакция на переключение вкл/выкл

Без перерегулирования Vвых

Номинальный выходной ток Iвых ном

7 A

Диапазон тока при +45 0C

от 0 до 7 A

Диапазон тока при +55 °C

от 0 до 7 A

Эффективность (КПД)

Эффективность при Vвых ном, I вых ном

> 85 %

Потери энергии при Vвых ном, Iвых ном

< 37 Вт

Защита и контроль

Выходная защита от перенапряжения

Да

Ограничение тока

Примерно 7.4 A

Защита от короткого замыкания

Постоянная токовая характеристика примерно до 7,4 A

Длительное короткое замыкание RMS тока

Примерно 7.5 A

Индикатор перегрузка/ короткое замыкание

-

Безопасность

Изоляция первичная/ вторичная

Да, SELV вых. напряжение Vвых по EN 60950

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA

Испытания Tтипа

Да

Маркировка CE

Да

UL/cUL (CSA) одобрение

Да, UL/cUL в списке (UL 508, CSA 22.2)

Морской сертификат

-

FM одобрение

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP20

EMC

Помехи

EN 50081-1, EN 55022 Класс B

Ограничение гармоник

EN 61000-3-2

Помехоустойчивость

EN 50082-2, IEC 801-2, -3, -4, level 3

Рабочие спецификации

Диапазон температуры окружающего воздуха

от 0 до +55° C

Диапазон температур транспортировки и хранения

от -25 до +70° C

Влажность

F по DIN 40 040: относительная влажность до 75 %, 95 % в 30 дней / год; без конденсации

Механические характеристики

Клеммы, Входное питание L1, N, PE

Винтовые клеммы, каждая толщиной от 0.5 до 2.5 мм2 одножильного/многожильного провода

Клеммы, Выход ASi+Клеммы, Выход ASi-Клеммы, Выход земля

3 клеммы, от 0.5 до 2.5 мм2 3 клеммы, от 0.5 до 2.5 мм2 2 клеммы, от 0.5 до 2.5 мм2

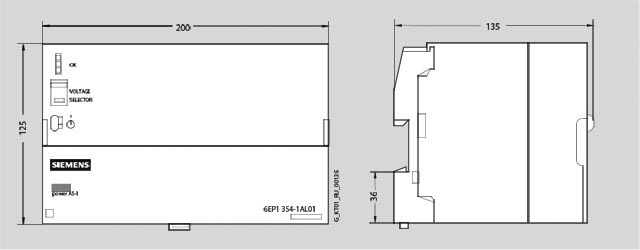

Размеры (Ш x В x Г) в мм

200 x 125 x 135

Вес, примерно

1.8 кг

Установка

Установка на профильную шину DIN EN 50022-35x15/7.5 или S7

Аксессуары
