• Обслуживание коммуникационных задач по обмену данными между промышленной сетью PROFIBUS-DP и сетью EIB (European Installation Bus), используемой для автоматизации технических систем зданий.

• Компактный корпус со степенью защиты IP 20 для установки в распределительные щитки или шкафы.

• Конфигурирование модуля инструментальными средствами STEP 7, COM PROFIBUS, а также пакета ETS2 для конфигурирования EIB.

Особенности

• Новые области применения благодаря возможности однородного управления потребителями электроэнергии, как технических систем зданий (EIB), так и сектора промышленного производства (PROFIBUS).

• Возможность использования мощных средств автоматического управления и регулирования (например, систем автоматизации SIMATIC), а также систем визуализации для управления техническими системами зданий по сети EIB.

• Гибкие возможности установки в силовые шкафы и щитки.

• Минимальные затраты на установку и обслуживание:
  • Простая установка на профильную шину DIN.
  • Светодиод индикация состояния PROFIBUS-DP.
  • Установка DP адреса с помощью кодового переключателя модуля DP/EIB связи.
  • Кнопка программирования EIB и индикация состояний EIB устройств.

Область применения

Модуль DP/EIB связи поддерживает два открытых коммуникационных стандарта и позволяет объединять системы промышленной связи PROFIBUS-DP с сетью управления техническими системами зданий EIB.

Модуль DP/EIB связи предназначен для решения задач управления широким спектром потребителей электроэнергии, как в составе технических систем зданий, так и секторе промышленного производства. С его помощью одна однородная система управления способна осуществлять контроль состояний потребителей электроэнергии, управление этими потребителями, выводить необходимую информацию в систему визуализации.

Модуль может устанавливаться в распределительные щиты системы электроснабжения объекта.

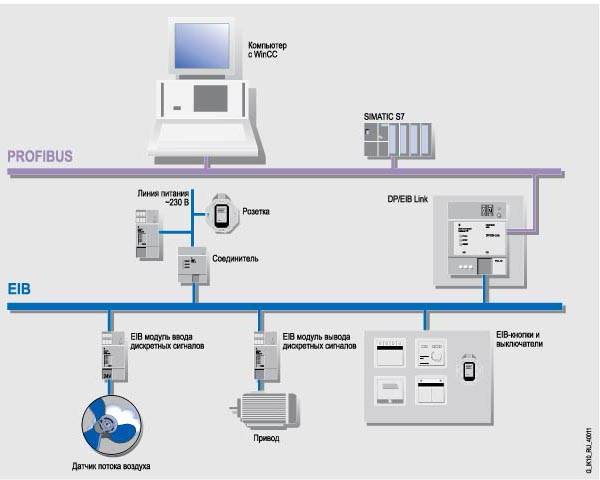

Пример сетевого перехода от PROFIBUS DP к EIB через DP/EIB Link

Дизайн

Модуль DP/EIB связи характеризуется следующими показателями:

• Подключение к PROFIBUS-DP через 9-полюсное гнездо соединителя D-типа с помощью соединителя 6ES7972-0BA50-0XA0 и кабеля PROFIBUS.

• Подключение к EIB через терминал шины или контакты на профильной шине DIN.

• Подключение питания через съемный соединитель.

На лицевой панели модуля расположены элементы управления и индикации:

• Светодиод контроля состояния EIB (программирование, тестирование и т.д.).

• Светодиод контроля состояния PROFIBUS-DP.

• Кодовый переключатель для установки PROFIBUS адреса.

• Кнопка программирования EIB.

Функции

Модуль DP/EIB связи выполняет функции ведомого DP устройства и позволяет отображать состояния устройств сети EIB в области отображения ввода-вывода PROFIBUS. Конфигурирование этих операций выполняется с помощью программного обеспечения ETS2, которое осуществляет привязку объектов данных EIB к сети PROFIBUS. Модуль DP/EIB способен поддерживать несколько профилей связи, обеспечивающих возможность обслуживания различного количества объектов данных EIB различного назначения.

Модуль способен контролировать изменения состояний объектов EIB или переводить эти объекты в состояния, обеспечивающие возможность считывания и записи данных в эти объекты со стороны ведущего устройства PROFIBUS-DP.

Адрес ведомого DP устройства задается кодовым переключателем модуля DP/EIB. Конфигурирование сети выполняется средствами STEP 7 или COM PROFIBUS, с помощью которых определяется размер области ввода-вывода, необходимый для обслуживания сети EIB.

Модуль DP/EIB позволяет производить гибкий выбор количества обслуживаемых точек EIB и типов данных, используемых этими объектами для связи с PROFIBUS-DP. За счет этого появляется возможность адаптировать решение задач связи для построения множества систем автоматического управления, а также оптимизировать объемы памяти, необходимые для передачи данных. В зависимости от объема и типа передаваемых данных модуль может быть настроен на различные профили связи.

Конфигурирование

• PROFIBUS-DP:

GSD файл с руководством. Установка DP адреса ведомого устройства с помощью кодового переключателя модуля DP/EIB связи.

• EIB:

Ввод базы данных DP/EIB связи с помощью пакета ETS2, снабженного руководством.

Замечание:

Более полная информация о сети EIB приведена в каталоге “I 2.1 2000 N-System”. Заказной номер E86060-K8210-A101-A1.

Интеграция

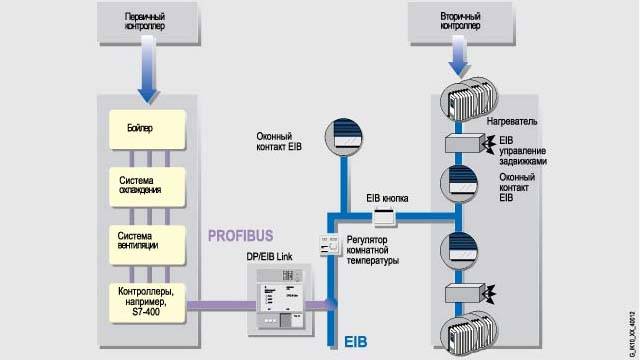

DP/EIB Link как мост для систем HVAC (нагрев, освещение, кондиционирование воздуха) между основной и вторичной системами управления

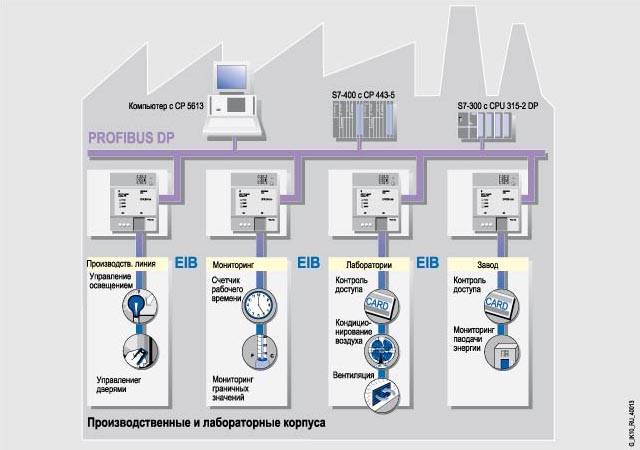

Использование DP/EIB Link в производстве и лаборатории

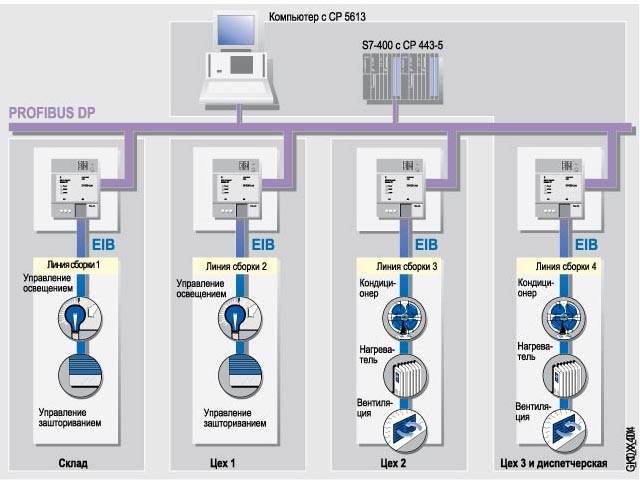

Подключение приложений EIB к сети PROFIBUS, охватывающей здания
