Соединительная коробка JB, нержавеющая сталь - Accessories

Распределительная коробка JB из нержавеющей стали требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн

Распределительная коробка из нержавеющей стали состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые ЭМС-зажимы (латунь, никелированная). В корпусе имеется 18 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

Пример подключения

WZ: Весоизмерительная ячейка JB: Распределительная коробка из нержавеющей стали

Технические данные

SIWAREX JB в высококачественной стали
Кабельные соединения
измерительных ячеек	4 x M16
сигнального кабеля	1 x M20
Доп. температура окружающей среды
в работе	-30 до +85 °C
в работе в качестве калибруемых торговых весов	-10 до +40 °C
при транспортировке и хранении	-40 до +90 °C
Степень защиты	IP66 согласно EN 60 529
Вибростойкость клемм согласно DIN VDE 0611 11/77	12 Гц и 50 Гц, амплитуда 1мм
Сопротивление изоляции клемм	≥ 10¹² Ω см

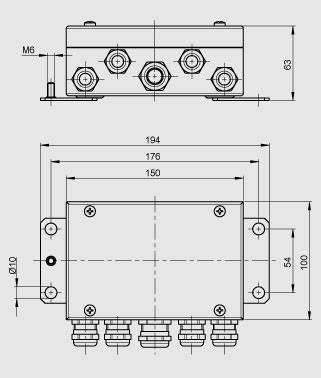

Чертеж

Распределительная коробка SIWAREX JB из нержавеющей стали (7MH4710-1EA), размеры

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4710-1EA	JUNCTION BOX SIWAREX JB STAINLESS STEEL HOUSING TO CONNECT IN PARALLEL UP TO 4 LOAD CELLS IN 4-WIRE OR 6-WIRE SYSTEM DEGREE OF PROTECTION: IP 66 USABLE IN EXPLOSION CAPABLE ATMOSPHERES. DIMENSIONS IN MM:150X100X63	1.5	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4702-8AF	КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1
7MH4702-8AG	КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1
