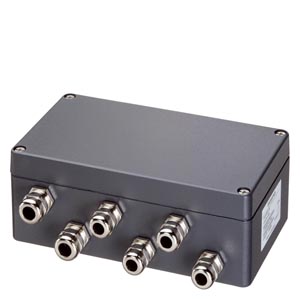

Соединительная коробка JB Алюминиевая распределительная коробка JB требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.
Если необходимо подключить более 4 ячеек, используйте вторую коробку, включив ее параллельно через поперечный соединитель. Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).
Дизайн
| | Заказные данные |
Соединительная коробка JB Распределительная коробка из литого под давлением алюминия состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые зажимы. В корпусе имеется 28 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.
Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.
Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.
Примеры подключения

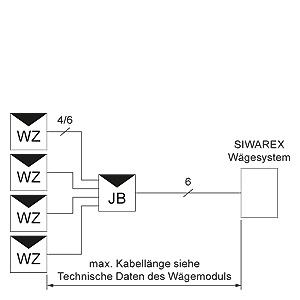

4 весоизмерительные ячейки
WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

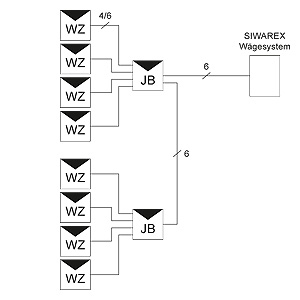

8 весоизмерительные ячейки
WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка
Технические данные
| | Заказные данные |
Соединительная коробка JB | SIWAREX JB распределительная коробка, алюминиевый корпус | |
|---|---|
| Кабельные соединения | |
| 4 x M16 |
| 2 x M20 |
| Доп. температура окружающей среды | |
| -30 ... +85 °C |
| -10 ... +40 °C |
| -40 ... +90 °C |
| Степень защиты | IP66 согласно EN 60529 |
| Вибростойкость клемм согласно DIN VDE 0611 11/77 | 12 Гц и 50 Гц, амплитуда 1мм |
| Сопротивление изоляции клемм | ≥ 1012 Ω см |
Чертеж
| | Заказные данные |
Соединительная коробка JB
1) отверстия для крепления корпуса

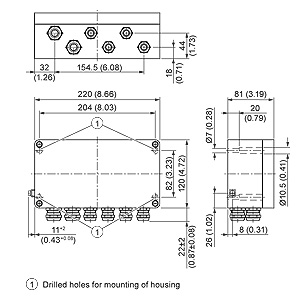

Распределительная коробка SIWAREX JB алюминиевая (7MH4 710-1BA), размеры
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4710-1BA | 815 | КЛЕМНАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ДЛЯ СОЕДИНЕНИЯ/СОЕДИНЕНИЯ В ПАРАЛЛЕЛЬ 1-4 НАГРУЗ.ЯЧЕЕК В 4-Х ИЛИ 6-ТИ ПРОВОД.СИСТЕМУ СОЕДИНЕНИЯ/ДОБАЛЕНИЯ РАЗЛИЧНЫХ ИЗМЕР.КАБЕЛЕЙ ДЛЯ ИЗМЕР.СИСТЕМ, IP66, РАЗМЕРЫ В ММ: 120 X 220 X 81 | 245.92 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4702-8AF | 815 | КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
| 7MH4702-8AG | 815 | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
