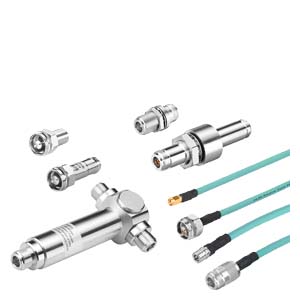

Соединительные IWLAN кабели Широкий согласованный спектр коаксиальных аксессуаров для гибкого соединения индивидуальных компонентов IWLAN внутренней и наружной установки.
Этот набор аксессуаров объединяет соединительные кабели, различные виды соединителей, элементы молниезащиты, разветвители цепей питания и аттенюатор.
Особенности
Соединительные IWLAN кабели
- Гибкое использование, широкий согласованный спектр.
- Работа в наружных установках с широким диапазоном рабочих температур, защита от проникновения пыли и влаги, степень защиты IP65.
- Ориентированы на использование с модулями серии SCALANCE W-700 с учетом национальных одобрений.
Область применения
Соединительные IWLAN кабели RCoax/ соединительные антенные кабели
- Гибкие IWLAN RCoax/ соединительные антенные кабели для подключения RCoax сегментов или антенн к активным приборам.
- Низкий уровень затухания сигналов, незначительное снижение качества радиосигналов.
- Все антенные кабели обладают стойкостью к воздействию огня и химических веществ. Во всех кабелях отсутствует силикон.
Терминальные резисторы
- Терминальные резисторы устанавливаются на незадействованные соединители подключения антенн в точках доступа и модулях Ethernet клиентов.
- Терминальный резистор должен устанавливаться в конце RCoax сегмента.
Элементы молниезащиты
- При установке внешних антенн вне помещений появляется опасность повреждения приборов связи ударами молнии.
- Для исключения возможных повреждений необходимо использовать элементы молниезащиты.
Проходные устройства шкафов управления
Проходные устройства шкафов управления позволяют вводить антенные соединительные кабели во внутренний объем шкафа, где они подключаются к активным сетевым компонентам.
Аттенюатор
10 дБ аттенюатор позволяет снижать передаваемую мощность, как в направлении передачи, так и в направлении приема. Типовыми областями применения являются короткие RCoax сегменты или направленная беспроводная связь, в которых необходимо ограничение излучаемой мощности.
Разветвитель цепей питания
- С помощью распределителя цепей питания подводимое питание делится между двумя RCoax или антенными сегментами.
- Это позволяет выполнять радио охват двух областей с помощью одной точки доступа.
Версии продуктов
RCoax/ антенные соединительные кабели
- Готовые соединительные кабели длиной от 0.3 до 10 м.
- Различные типы соединителей и их сочетаний (N-соединитель, R-SMA, SMA, QMA).
Терминальные резисторы
- TI795-1R: терминальный резистор сопротивлением 50 Ом для установки на антенное гнездо R-SMA.
- TI795-1N: терминальный резистор сопротивлением 50 Ом для установки на антенное гнездо N-соединителя или на конец RCoax сегмента
Элементы молниезащиты
- LP798-2N: необслуживаемый элемент молниезащиты для N-соединителя
- Четвертьволновая система (lambda-quarter) для диапазонов частот от 2 до 6 ГГц.
- Представляет собой короткозамкнутый элемент для постоянного тока, обеспечивающий защиту от перенапряжений.
- Не позволяет подводить напряжение постоянного тока через антенный кабель.
- LP798-1N: элемент молниезащиты для N-соединителя
- С газовым разрядником для диапазона частот от 0 до 6 ГГц для N-соединителя.
- Позволяет подводить напряжение питания постоянного тока через антенный кабель
Проходные устройства шкафов управления
- Гнездо N-соединителя/ гнездо SMA с фланцем крепления на стенки толщиной до 5.5 мм.
- Гнездо N-соединителя/ гнездо N-соединителя без фланца, для крепления на стенки толщиной до 4.5 мм.
- Может использоваться для соединения двух антенных кабелей.
Технические данные
Соединительные IWLAN кабели | Заказной номер | 6XV1875-5Axxx | 6XV1875-5Cxxx | 6XV1875-5Dxxx | 6XV1875-5Jxxx |
|---|---|---|---|---|
| Тип продукта | IWLAN RCoax/антенна N-соединитель штекер/штекер гибкий соединительный антенный кабель | IWLAN RCoax/антенна N-соединитель/R-SMA штекер/штекер гибкий соединительный антенный кабель | IWLAN RCoax/антенна N-соединитель/SMA штекер/штекер гибкий соединительный антенный кабель | IWLAN RCoax/антенна QMA/N-соединитель штекер/штекер гибкий соединительный антенный кабель |
| Количество съемных соединителей | 2 | 2 | 2 | 2 |
| Съемный соединитель 1 | Штекер N-соединителя | Штекер N-соединителя | Штекер N-соединителя | Штекер QMA |
| Съемный соединитель 2 | Штекер N-соединителя | Штекер R-SMA | Штекер SMA | Штекер N-соединителя |
| Частотный диапазон | ≤ 6 ГГц | ≤ 6 ГГц | ≤ 6 ГГц | ≤ 6 ГГц |
| Сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
| Емкость | 82 пФ/м | 82 пФ/м | 82 пФ/м | 82 пФ/м |
| Обратные потери | ≤ -23 дБ | ≤ -23 дБ | ≤ -23 дБ | ≤ -23 дБ |
| Затухание: |
|
|
|
|
| 0.53 дБ/м | 0.53 дБ/м | 0.53 дБ/м | 0.53 дБ/м |
| 0.88 дБ/м | 0.88 дБ/м | 0.88 дБ/м | 0.88 дБ/м |
| Диапазон температур: |
|
|
|
|
| -40 ... +80°C | -40 ... +80°C | -40 ... +80°C | -40 ... +80°C |
| -40 ... +80°C | -40 ... +80°C | -40 ... +80°C | -40 ... +80°C |
| -40 ... +80°C | -40 ... +80°C | -40 ... +80°C | -40 ... +80°C |
| Наименьший радиус изгиба: |
|
|
|
|
| 3.2 см | 3.2 см | 3.2 см | 3.2 см |
| 4.5 см | 4.5 см | 4.5 см | 4.5 см |
| Тяговое усилие | 30 … 80 Н | 30 … 80 Н | 30 … 80 Н | 30 … 80 Н |
| Удельная масса | 75 г/м | 75 г/м | 75 г/м | 75 г/м |
| Внешний диаметр | 6.3 мм | 6.3 мм | 6.3 мм | 6.3 мм |
| Заказной номер | 6GK5 795-1TR10-0AA6 | 6GK5 795-1TN00-0AA6 | 6GK5798-0SN0-0EA0 | 6GK5798-0AP00-4CA0 |
|---|---|---|---|---|
| Тип продукта | Терминальный резистор TI795-1R | Терминальный резистор TI795-1N | Разветвитель цепей питания | Аттенюатор |
| Количество съемных соединителей | 1 | 1 | 3 | 2 |
| Съемный соединитель | Штекер R-SMA | Штекер N-соединителя | Гнездо N-соединителя | Штекер/ гнездо N-соединителя |
| Частотный диапазон | ≤ 6 ГГц | ≤ 6 ГГц | 2.4 … 6 ГГц | ≤ 6 ГГц |
| Сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
| Обратные потери | > 25 дБ/6 ГГц | > 25 дБ/6 ГГц | ≥ 24 дБ | – |
| Вносимые потери |
|
| ≤ 3.05 дБ | 10 дБ |
| Мощностной диапазон | < 1 Вт | < 1 Вт | 250 Вт | 1 Вт |
| Диапазон температур: |
|
|
|
|
| -40 ... +70°C | -40 ... +70°C | -25 ... +110°C | -40 ... +70°C |
| -40 ... +70°C | -40 ... +70°C | -25 ... +110°C | -40 ... +70°C |
| -40 ... +70°C | -40 ... +70°C | -25 ... +110°C | -40 ... +70°C |
| Степень защиты | IP65 | IP65 | IP67 | – |
| Диаметр | 9 мм | 21 мм | – | 21 мм |
| Длина | 15 мм | 34.5 мм | 131.4 мм | 45.7 мм |
| Ширина | – | – | 71.4 мм | – |
| Глубина | – | – | 34 мм | – |
| Масса | 5 г | 45 г | 937 г | – |
Технические данные
Дальнейшая информация
Соединительные IWLAN кабели Для выбора компонентов промышленных беспроводных сетей можно использовать конфигуратор "SIMATIC NET Selection Tool":
Интерактивная версия: http://www.siemens.de/snst
Автономная версия: http://www.siemens.de/snst-download
Техническую консультацию по данному спектру продуктов можно получить у:
J. Hertlein I IA SC IC PRM 4 Телефон +49 (0)911/750 44 65 E-mail: juergen.hertlein@siemens.com
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5795-1TN00-1AA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ ВИЛКА ТЕРМИНИРУЮЩЕЕ СОПРОТИВЛЕНИЕ 50 OM TI795-1N, 2.4ГГЦ ТЕРМИНИРУЮЩЕЕ СОПРОТИВЛЕНИЕ 50 OM ДЛЯ RCOAX КАБЕЛЯ | 20.35 |
| 6GK5795-1TR10-0AA6 | 5W3 | SIMATIC NET, IWLAN ОКОНЕЧНЫЙ ИМПЕДАНС TI 795-1R, СОПРОТИВЛЕНИЕ 50 ОМ ДЛЯ ВТОРОЙ R-SMA АНТЕННЫ, РАЗЪЁМ ДЛЯ РАБОТЫ РАДИОИНТЕРФЕЙСА SCALANCE W-700 ТОЛЬКО С ОДНОЙ АНТЕННОЙ, IP65 (-20-+60 ГРАД. ЦЕЛЬСИЯ); 3 ШТ. В УПАКОВКЕ | 16.85 |
| 6GK5798-0AP00-4CA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-ПОДКЛЮЧЕНИЕ ВИЛКА/РОЗЕТКА ОСЛАБИТЕЛЬ 10DB | 69.75 |
| 6GK5798-0CP00-1AA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-ПОДКЛЮЧЕНИЕ СОЕДИНИТЕЛЬ ВИЛКА/ ВИЛКА 2,4ГГЦ УСТРОЙСТВО СОЕДИНЕНИЯ | 12.61 |
| 6GK5798-0PT00-2AA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ/SMA РОЗЕТКА/ РОЗЕТКА ПАНЕЛЬНАЯ ПЕРЕМЫЧКА 2.4ГГЦ ШКАФНОЙ КАБЕЛЬНЫЙ КАНАЛ ДЛЯ МАКСИМАЛЬНОЙ ТОЛЩИНЫ СТЕНКИ 5.5 MM | 15.79 |
| 6GK5798-0SN00-0EA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ РОЗЕТОЧНЫЙ РАЗВЕТВИТЕЛЬ НА 2-КАНАЛА 2,4ГГЦ Y-ЭЛЕМЕНТ ДЛЯ РАЗВЕТВЛЕНИЯ RCOAX КАБЕЛЯ | 286.20 |
| 6GK5798-2LP00-2AA6 | 5W3 | SIMATIC NET, IWLAN ГРОЗОЗАЩИТА LP 798-1N С ПОДКЛЮЧЕНИЕМ N/N ВИЛКОЙ/РОЗЕТКОЙ ДЛЯ АНТЕНН ANT 790, IP65 (-40-+100 ГРАД. ЦЕЛЬСИЯ), КОМПАКТНОЕ ПЕЧАТНОЕ РУКОВОДСТВО НА НЕМ./АНГЛ. ВХОДИТ В ОБЪЁМ ПОСТАВКИ | 224.72 |
| 6GK5798-2LP10-2AA6 | 5W3 | IWLAN LIGHTNING PROTECTOR LP 798-2N WITH N/N FEMALE/FEMALE CONNECTION FOR ANTENNAS ANT-790 QUARTER WAVE (2..6GHZ), IP68 (-40-+85 DGR C), COMPACT MANUAL ON PAPER GERMAN / ENGLISH | 224.72 |
| 6GK5798-2PP00-2AA6 | 5W3 | IWLAN RCOAX N-CONNECT/N-CONNECT FEMALE/ FEMALE PANEL FEEDTHROUGH 2.4GHZ AND 5 GHZ CABINET CABLE DUCT FOR WALL THICKNESS MAX. 4.5MM | 15.79 |
| 6XV1875-5AH10 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ ВИЛКА/ ВИЛКА ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПРЕДСОБРАННЫЙ, ДЛИНА 1M 2,4ГГЦ ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ 2 RCOAX СЕГМЕНТОВ | 36.25 |
| 6XV1875-5AH20 | 5W3 | SIMATIC NET, ГИБКИЙ ПРЕДСОБРАННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ N-CONNECT (ДВЕ ВИЛКИ) ДЛЯ СЕТЕЙ IWLAN, ДЛИНА 2M, 2.4 И 5 GГЦ, ГИБКИЙ КАБЕЛЬ ДЛЯ 2 СЕГМЕНТОВ RCOAX | 42.82 |
| 6XV1875-5AH50 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ ВИЛКА/ ВИЛКА ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПРЕДСОБРАННЫЙ, ДЛИНА 5M 2,4ГГЦ ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ 2 RCOAX СЕГМЕНТОВ | 53.32 |
| 6XV1875-5AN10 | 5W3 | SIMATIC NET, ГИБКИЙ ПРЕДСОБРАННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ N-CONNECT (ДВЕ ВИЛКИ) ДЛЯ СЕТЕЙ IWLAN, ДЛИНА 10M, 2.4 И 5 GГЦ, ГИБКИЙ КАБЕЛЬ ДЛЯ 2 СЕГМЕНТОВ RCOAX | 71.97 |
| 6XV1875-5CE30 | 5W3 | IWLAN N-CONNECT/ R-SMA MALE/ MALE FLEXIBLE CONNECTION CABLE PREASSEMBLED LENGTH 0.3M FLEXIBLE CONNECT. CABLE ACCESSPOINT - ANTENNA (RCOAX AND OTHERS) | 37.21 |
| 6XV1875-5CH10 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ/ R-SMA ВИЛКА/ВИЛКА ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПРЕДСОБРАННЫЙ, ДЛИНА 1M 2,4ГГЦ ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ КОМПОНЕНТ С R-SMA ПОДКЛЮЧЕНИЕМ И RCOAX N-СОЕДИНЕНИЕМ | 39.96 |
| 6XV1875-5CH20 | 5W3 | SIMATIC NET, ГИБКИЙ ПРЕДСОБРАННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ N-CONNECT/ R-SMA (ДВЕ ВИЛКИ) ДЛЯ СЕТЕЙ IWLAN, ДЛИНА 2M, 2.4 И 5 GГЦ, ГИБКИЙ КАБЕЛЬ ДЛЯ СЕГМЕНТА С КОМПОНЕНТАМИ С ПОДКЛЮЧЕНИЕМ R-SMA И RCOAX N-CONNECT | 42.82 |
| 6XV1875-5CH50 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ/ R-SMA ВИЛКА/ВИЛКА ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПРЕДСОБРАННЫЙ, ДЛИНА 5M 2,4ГГЦ ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ КОМПОНЕНТ С R-SMA ПОДКЛЮЧЕНИЕМ И RCOAX N-СОЕДИНЕНИЕМ | 54.06 |
| 6XV1875-5CN10 | 5W3 | SIMATIC NET, ГИБКИЙ ПРЕДСОБРАННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ N-CONNECT/ R-SMA (ДВЕ ВИЛКИ) ДЛЯ СЕТЕЙ IWLAN, ДЛИНА 10M, 2.4 И 5 GГЦ, ГИБКИЙ КАБЕЛЬ ДЛЯ СЕГМЕНТА С КОМПОНЕНТАМИ С ПОДКЛЮЧЕНИЕМ R-SMA И RCOAX N-CONNECT | 71.97 |
| 6XV1875-5DE30 | 5W3 | SIMATIC NET, IWLAN RCOAX R-SMA/SMA ВИЛКА/ВИЛКА ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПРЕДСОБРАННЫЙ, ДЛИНА 0.30M 2.4ГГЦ ГИБКИЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ КОМПОНЕНТ С R-SMA ПОДКЛЮЧЕНИЕМ И SMA | 36.46 |
| 6XV1875-5DH20 | 5W3 | SIMATIC NET, ГИБКИЙ ПРЕДСОБРАННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ R-SMA/SMA (ДВЕ ВИЛКИ) ДЛЯ СЕТЕЙ IWLAN, ДЛИНА 2M, 2.4 И 5 GГЦ, ГИБКИЙ КАБЕЛЬ ДЛЯ СЕГМЕНТА С КОМПОНЕНТАМИ С ПОДКЛЮЧЕНИЕМ R-SMA И SMA | 42.82 |
| 6XV1875-5JH10 | 5W3 | SIMATIC NET, IWLAN QMA / N-CONNECT. MALE/FEMALE FLEXIBLE CONNECTION CABLE PREASSEMBLED, LENGTH 1M; FLEXIBLE ADAPTER CABLE FROM ANTENNA WITH QMA-SOCKET TO ANTENNA CONNECT. CABLE; SCOPE OF SUPPLY: 3 PCS. | 112.36 |
