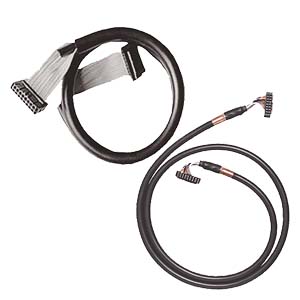

Соединительные кабели Соединительный кабель связывает фронтальный соединитель с клеммным блоком. Он образует цепи передачи 8 сигналов и цепи питания. Длина кабеля может достигать 30 м. Соединительные кабели выпускаются в двух версиях:
- Разделанный круглый кабель
- Плоский кабель в круглой оболочке, разделываемый пользователем
Особенности
Соединительные кабели Разделанный круглый кабель:
- Готовый к использованию кабель с установленными соединителями
- Компоненты кабеля имеют одобрение UL/CSA и могут использоваться в северной Америке.
- При необходимости он может поставляться в версии с экраном.
Плоский кабель в круглой оболочке для разделки пользователем:
- Поставляется в 16-жильном варианте или варианте 2х16 жил. Обеспечивает формирование цепей передачи данных по байтам или по словам.
- Оболочка кабеля может быть удалена в любой точке, после чего может разделываться внутренний ленточный кабель.
- За счет разделки могут быть получены отрезки кабеля необходимых длин.
- Внешняя оболочка повышает механическую прочность кабеля, а выпуски ленточного кабеля отличаются хорошей гибкостью.
- Кабель может подвергаться машинной разделке.
- Наличие 16-жильного экранированного кабеля.
Дизайн
Соединительные кабели - Разделанный круглый кабель содержит 16 жил сечением 0.14 мм2. На обоих концах установлены соединители. Выпускается в виде готового соединительного кабеля нескольких стандартных длин. Имеет модификации с обычным или экранированным кабелем.
- Плоский кабель в круглой оболочке поставляется по метражу и разделывается с помощью специального инструмента, заказываемого отдельно. Кабель может разделываться в любой точке и оснащаться соединителями, использующими технологию прокалывания изоляции жил. Кабель содержит 16 жил сечением 0.14 мм2. Он выпускается в вариантах 16-жильного обычного или экранированного кабеля, а также в варианте 2х16 жил обычного кабеля длиной 30 или 60 м.
Технические данные
Соединительные кабели
| Технические данные соединительного кабеля от SIMATIC S7 к клеммному блоку | |
|---|---|
| Рабочее напряжение | DC 60 В |
| Длительный ток на сигнальный кабель | 1 A |
| Макс. суммарный ток | 4 A/байт |
| Рабочая температура | от 0 до + 60 °C |
| Внешний диаметр предконфигурированного круглого кабеля в мм неэкранированного/экранированного | ок. 6.5/7.0 |
| Внешний диаметр в мм 16-жильный/2 x 16-жильный | ок. 9.5/11.5 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7921-3BE10-0AA0 | 592 | СОЕДИНИТЕЛЬ (ПЛОСКАЯ РОЗЕТКА), СООТВ. ТРЕБОВАНИЯМ DIN 41652, 16-ПОЛЮСНЫЙ, С УСТРОЙСТВОМ ПРОРЕЗАНИЯ ИЗОЛЯЦИИ ЖИЛ (8 + 8 ПРОФИЛЬНЫХ УСТРОЙСТВ). ДЛЯ ПОДКЛ. ВИТОГО ЛЕНТОЧНОГО КАБЕЛЯ К ФРОНТ. СОЕДИНИТЕЛЮ SIMATIC TOP CONNECT, А ТАКЖЕ К ТЕРМ. МОДУЛЮ | 16.75 |
| 6ES7923-0BA50-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 0.5M | 15.90 |
| 6ES7923-0BB00-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 1.0M | 17.17 |
| 6ES7923-0BB00-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 1.0M | 22.90 |
| 6ES7923-0BB50-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 1.5M | 18.02 |
| 6ES7923-0BC00-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.0M | 19.50 |
| 6ES7923-0BC00-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.0M | 26.50 |
| 6ES7923-0BC50-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.5M | 20.56 |
| 6ES7923-0BC50-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.5M | 28.09 |
| 6ES7923-0BD00-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 3.0M | 21.73 |
| 6ES7923-0BD00-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 3.0M | 29.68 |
| 6ES7923-0BE00-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 4.0M | 23.96 |
| 6ES7923-0BE00-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 4.0M | 33.18 |
| 6ES7923-0BF00-0CB0 | 592 | НЕЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 5.0M | 26.50 |
| 6ES7923-0BF00-0DB0 | 592 | ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 5.0M | 36.57 |
| 6ES7923-0BG50-0CB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, НЕЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 6.5M | 31.80 |
| 6ES7923-0BG50-0DB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 6.5M | 43.46 |
| 6ES7923-0BJ00-0CB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, НЕЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 8,0M | 37.10 |
| 6ES7923-0BJ00-0DB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 8,0M | 50.88 |
| 6ES7923-0CB00-0CB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, НЕЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 10,0M | 45.58 |
| 6ES7923-0CB00-0DB0 | 592 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ЭКРАНИРОВАННЫЙ ДЛЯ SIMATIC S7-300/1500 МЕЖДУ МОДУЛЬНЫМ ФРОНТШТЕКЕРОМ И СОЕДИНИТЕЛЬНЫМ МОДУЛЕМ 16 X 0,14 КВ. ММ, С IDC-РАЗЪЁМАМИ, ДЛИНА 10,0M | 62.54 |
| 6ES7923-0CD00-0AA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 30 M, НЕ ЭКРАНИРОВАННЫЙ | 96.46 |
| 6ES7923-0CD00-0BA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 30 M, ЭКРАНИРОВАННЫЙ | 133.56 |
| 6ES7923-0CG00-0AA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 60 M, НЕ ЭКРАНИРОВАННЫЙ | 190.80 |
| 6ES7923-0CG00-0BA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 60 M, ЭКРАНИРОВАННЫЙ | 267.12 |
| 6ES7923-2CD00-0AA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ПЛОСКИЙ КАБЕЛЬ В КРУГЛОЙ ОБОЛОЧКЕ, 2 X 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM.КВ, НЕ ЭКРАНИРОВАННЫЙ, ДЛИНА 30 M | 189.74 |
| 6ES7923-2CG00-0AA0 | 592 | SIMATIC S7, SIMATIC TOP CONNECT, ПЛОСКИЙ КАБЕЛЬ В КРУГЛОЙ ОБОЛОЧКЕ, 2 X 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM.КВ, НЕ ЭКРАНИРОВАННЫЙ, ДЛИНА 60 M | 381.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7928-0AA00-0AA0 | 592 | ИНСТРУМЕНТ ДЛЯ РАЗДЕЛКИ ПЛОСКИХ КАБЕЛЕЙ С ИСПОЛЬЗОВАНИЕМ МЕТОДА ПРОКАЛЫВАНИЯ ИЗОЛЯЦИИ ЖИЛ | 43.46 |
