SOFTNET для Industrial Ethernet
- Программное обеспечение для организации связи между программаторами/компьютерами /рабочими станциями и системами автоматизации.
- Поддержка S7- и PG/OP функций связи, а также функций S5-совместимой связи (SEND/ RECEIVE).
- Поддержка коммуникационных процессоров CP 1512 (PCMCIA) и CP 1612 (PCI).
- Поддержка модемов (Remove Access Service RAS).
- Комплексный набор протоколов передачи в одном пакете программ
- OPC сервер, поставляемый вместе с SOFTNET для Industrial Ethernet.

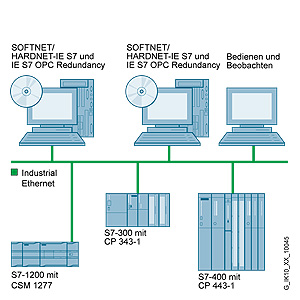

Системная конфигурация SOFTNET для Industrial Ethernet
Особенности
SOFTNET для Industrial Ethernet - Простая организация обмена данными с системами автоматизации SIMATIC через обычные коммуникационные процессоры Industrial Ethernet.
- Встроенный ОРС интерфейс
- Обеспечение оптимальных затрат на организацию связи.
- Обслуживание до 64 коммуникационных соединений.
Область применения
SOFTNET для Industrial Ethernet - Программное обеспечение SOFTNET для Industrial Ethernet используется для организации связи между программаторами/компьютерами/рабочими станциями и системами автоматизации (например, SIMATIC S7) через сеть Industrial Ethernet.
- Пакет обеспечивает поддержку основных протоколов передачи данных через коммуникационные процессоры CP 1512, CP 1612, обычные или интегрированные сетевые платы, а также через модемы (RAS).
Функции
SOFTNET для Industrial Ethernet Программное обеспечение для PG/OP функций связи
PG/OP функции связи позволяют производить дистанционное программирование систем автоматизации SIMATIC S5/S7 через сеть Industrial Ethernet. Для выполнения этих операций необходимо наличие STEP 5/STEP 7.
Программное обеспечение для S7 функций связи (SOFTNET-S7)
Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. S7 функции связи базируются на использовании протоколов ISO или TCP/IP.
Для организации S7 связи могут использоваться следующие сервисные службы:
- Административные сервисные службы.
- Сервисные службы управления S7-соединениями.
- Сервисные службы управления переменными.
- Сервисные службы виртуальных полевых устройств VFD (virtual field device).
- Сервисные службы трассировки и обслуживания небольших баз данных.
Функции S5-совместимой связи (SEND/RECEIVE)
Этот вариант связи базируется на использовании 4 уровня (ISO или TCP/IP с RFC 1006) и позволяет производить обмен данными между:
- Программаторами/компьютерами и контроллерами SIMATIC S5.
- Программаторами/компьютерами и контроллерами SIMATIC S7.
- Различными программаторами/компьютерами.
Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.
Интерфейсы пользователя
OPC интерфейс
OPC сервер входит в комплект поставки соответствующих пакетов коммуникационного программного обеспечения и может быть использован в качестве стандартного программируемого интерфейса, поддерживающего S7 функции связи и функции S5-совместимой связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).
Программируемый интерфейс на основе C библиотек
Программируемый интерфейс, обеспечивающий поддержку S7- и PG/OP функций связи, а также функций S5-совместимой связи. Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:
- Microsoft Visual C/C++ V6.0.
- Microsoft Visual Basic V6.0.
- Прочих OPC-совместимых компиляторов, подключаемых через COM (Microsoft Components Model).
Конфигурирование
Конфигурирование коммуникационных систем с поддержкой S7 функций связи и функций S5-совместимой связи выполняется инструментальными средствами STEP 7/NCM PC V5.1 SP2 или более поздних версий.
Кроме того, инструментальные средства NCM PC являются составной частью пакетов SOFTNET-S7 и SOFTNET-PG для Industrial Ethernet.

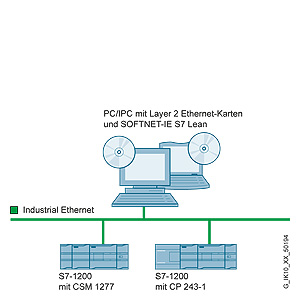

Системная конфигурация SOFTNET-S7 Lean для Industrial Ethernet und S7-200
Технические данные
SOFTNET для Industrial Ethernet | Технические данные | |
|---|---|
| Количесво S7- и PG/OP-соединений | |
| SOFTNET-S7 | max. 64 |
| SOFTNET-S7 Lean | max. 8 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1704-0HB12-0AA0 | 5S1 | SIMATIC NET SOFTNET-IE S7 VM REDCONNECT V12; INCL S7- OPC-SRVR, SOFTNET-IE S7 V12 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 AS GUEST OS IN VM VSPHERE V5.1 | 4112.80 |
| 6GK1704-1CW00-3AE0 | 5S1 | SIMATIC NET IE SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-Б | 273.48 |
| 6GK1704-1CW00-3AE1 | 5S1 | SIMATIC NET IE SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫК | 273.48 |
| 6GK1704-1CW00-3AL0 | 5S1 | SIMATIC NET IE SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 424.00 |
| 6GK1704-1CW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-IE S7 V12 SW F. S7-,S5-COMP.-COMM.,OPC; PG/OP-COMM., CONF. SW, MAX 64 CONN; SINGLE LIC. F.1 INSTALLATION; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1612 (NO WIN 8,SRV2012) | 1091.80 |
| 6GK1704-1CW71-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-S7/2008 CD С ПРОГР. ОБЕСП. ДЛЯ S7-, S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА. (Н,А); ДЛЯ 32БИТ WINDOWS | 1091.80 |
| 6GK1704-1CW80-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-S7 V8.0 SW FOR S7-,S5-COMP.-COMM.,OPC; PG/OP-COMMUNICATION, NCM PC, UP TO 64 CONNECTIONS; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL, ULTIMATE; FOR CP1612 | 1091.80 |
| 6GK1704-1LW00-3AE0 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ | 132.50 |
| 6GK1704-1LW00-3AE1 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 | 132.50 |
| 6GK1704-1LW00-3AL0 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1704-1LW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-IE S7 LEAN V12;SW F.S7-,S5-COMP.COMM.,OPC PG/OP-COMM.,CONF SW,MAX 8 CONN; SINGLE LICENSE F.1 INSTALLAT.; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1612 (NO WIN 8,SRV2012) | 399.62 |
| 6GK1704-1LW71-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN/2008 CD С ПРОГР. ОБЕСП. ДЛЯ S7-,S5-СОВМ.-КОММУН.,OPC, PG/OP-КОММУН.,NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА. (Н,А); ДЛЯ 32БИТ WIND | 399.62 |
| 6GK1704-1PW00-3AE0 | 5S1 | SIMATIC NET IE SOFTNET-PG, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО PG/OP-КОММ., ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SRV / VISTA ULT | 135.68 |
| 6GK1704-1PW00-3AE1 | 5S1 | SIMATIC NET IE SOFTNET-PG, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PG/OP-КОММ.,ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SRV / VI | 135.68 |
| 6GK1704-1PW00-3AL0 | 5S1 | SIMATIC NET IE SOFTNET-PG, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1704-1PW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-IE PG V12; SW F. PG/OP-COMMUNICATION; SINGLE LICENSE FOR 1 INSTALLATION; R-SW; 2-LANGUAGES (G,E); SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1612 (NO WIN 8,SRV2012) | 514.10 |
| 6GK1704-1PW71-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-PG/2008 CD С ПРОГР. ОБЕСП. ДЛЯ PG/OP-КОММУН., ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА. (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, VISTA BUSI | 514.10 |
| 6GK1706-1CW12-0AA0 | 5S1 | SIMATIC NET IE S7 OPC REDUNDANCY V12 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONS; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 | 1335.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1161-2AA01 | 5P5 | COMMUNICATION PROCESSOR CP 1612 A2 PCI-CARD (32 BIT; 3.3/5V UNIVERSAL KEYED) FOR CONNECT. TO IND. ETHERNET (10/100/1000MBIT/S) WITH RJ45 PORT VIA SOFTNET-S7 AND SOFTNET-PG SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW RELEASED FOR SIMATIC NET CD 2008 SP2 AND HIGHER | 135.68 |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1162-8AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1335.60 |
