SOFTNET для PROFIBUS
- Программное обеспечение для организации связи между программаторами/компьютерами и системами автоматизации.
- Поддержка коммуникационных процессоров CP 5511 (PCMCIA), CP 5611 (PCI) и встроенных интерфейсов программаторов/компьютеров.
- Поддержка функций ведущего DP устройства класса 1.
- Поддержка функций ведущего DP устройства класса 2 с поддержкой асинхронной передачи данных.
- Поддержка функций ведомого DP устройства.
- Поддержка S7 функций связи.
- Поддержка функций S5-совместимой связи (SEND/RECEIVE), базирующихся на использовании FDL интерфейса.
- OPC сервер, поставляемый вместе с SOFTNET для PROFIBUS.
Особенности
SOFTNET для PROFIBUS
- Простая и недорогая реализация ведущих DP устройств классов 1 и 2 с помощью SOFTNET-DP.
- Поддержка функций ведомого DP устройства с помощью SOFTNET-DP slave.
- Поддержка S7 функций связи с помощью SOFTNET-S7.
Область применения
SOFTNET для PROFIBUS

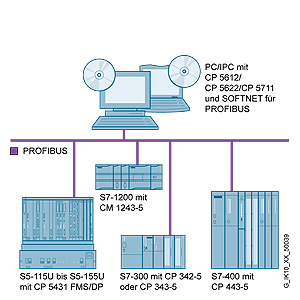

Программное обеспечение SOFTNET для PROFIBUS используется для организации связи между компьютерами и системами автоматизации (например, SIMATIC S7) через сеть PROFIBUS. Пакет обеспечивает поддержку основных протоколов передачи данных через коммуникационные процессоры CP 5511, CP 5611, а также встроенный интерфейс PROFIBUS компьютеров/программаторов.
Функции
SOFTNET для PROFIBUS Программное обеспечение поддержки DP протокола (SOFTNET-DP)
- Ведущее DP устройство класса 1
При работе с коммуникационными процессорами CP 5511 и CP 5611 пакет SOFTNET для PROFIBUS может быть использован для реализации функций ведущего DP устройства класса 1. Обмен информацией с ведомыми DP устройствами производится в фиксированных повторяющихся циклах передачи сообщений. Программируемый DP интерфейс (DPLib.DLL) поддерживает функции программатора и обеспечивает вызов функций передачи данных. Дополнительно DP интерфейс поддерживает выполнение функций синхронизации SYNC и “замораживания” FREEZE, а также активации и деактивации ведомых DP устройств.
- Ведущее DP устройство класса 2
Дополнительно к функциям ведущего DP устройства класса 1 SOFTNET для PROFIBUS способен поддерживать функции ведущего DP устройства класса 2. Ведущие DP устройства класса 2 позволяют выполнять программирование, конфигурирование и диагностирование различных сетевых устройств.
Программируемый DP интерфейс способен поддерживать выполнение следующих функций:
Диагностика ведущих сетевых устройств.
Диагностика ведомых сетевых устройств.
Считывание входных и выходных сигналов ведомых устройств.
Считывание параметров настройки оборудования.
Изменение адресов ведомых DP устройств.
Расширенные DP функции связи включают асинхронный доступ к параметрам настройки и результатам измерений ведомых DP устройств (интеллектуальные приборы полевого уровня, интеллектуальные устройства человеко-машинного интерфейса и т.д.). Подобный обмен данными производится с помощью функций DS_READ, DS_WRITE, DS-DATA_TRANSPORT.
- Ведомое DP устройство (SOFTNET-DP slave)
Ведомое DP устройство – это устройство ввода-вывода, с помощью которого производится опрос состояний датчиков и органов ручного управления, а также осуществляется вывод сигналов управления исполнительными устройствами. В зависимости от типа ведомого DP устройства объем входных и выходных данных на одну передачу может достигать 244 байт. Подчиненные (ведомые) приложения могут быть реализованы на компьютере с помощью функций SET_INPUT и SET_OUTPUT программируемого интерфейса ведомого устройства.
Конфигурирование сети PROFIBUS-DP производится с использованием пакета COM PROFIBUS. Адаптация интерфейса ведомых DP устройств может выполняться с помощью GSD файлов.
Программное обеспечение для PG/OP функций связи
Специального программного обеспечения для поддержки PG/OP функций связи не требуется. Необходимые драйверы для CP 5511 и CP 5611 входят в комплект поставки STEP 7. Работа данных коммуникационных процессоров с пакетом STEP 5 не поддерживается.
Программное обеспечение для S7 функций связи (SOFTNET-S7)
Для организации связи между компонентами систем автоматизации SIMATIC S7 используются S7 функции связи. Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. Такой доступ может быть осуществлен достаточно просто и гибко с поддержкой административных функций и функций передачи данных.
Административные функции
- Управление связями.
- Небольшие базы данных.
- Трассировка.
Функции передачи данных
- Считывание/запись переменных.
- BSEND/BRECEIVE (до 64Кбайт на задачу).
Полное конфигурирование S7 функций связи поддерживается пакетом STEP 7 V5.0 SP3 и более поздними версиями этого пакета. Сгенерированные с помощью STEP 7 конфигурации сохраняются на компьютере в виде файла.
Функции S5-совместимой связи (SEND/RECEIVE)
Этот вариант связи базируется на использовании FDL интерфейса и позволяет производить обмен данными между:
- Программаторами/компьютерами и контроллерами SIMATIC S5.
- Программаторами/компьютерами и контроллерами SIMATIC S7.
- Различными программаторами/компьютерами.
Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.
Функции S5-совместимой связи поддерживаются пакетами SOFTNET-DP и SOFTNET-S7. Специального конфигурирования для этих функций не требуется.
Интерфейсы пользователя
OPC интерфейс
OPC сервер входит в комплект поставки коммуникационного программного обеспечения CP 5613/ CP 5613 FO. Он может быть использован в качестве стандартного программируемого интерфейса, поддерживающего протоколы PROFIBUS-DP, PROFIBUS-FMS, а также S7 функции связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).
Программируемый интерфейс на основе C библиотек
Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:
- Microsoft Visual C/C++ V6.0.
- Microsoft Visual Basic V6.0.
Для построения интерфейсов с программными продуктами Borland (например, DELPHI) могут использоваться программные разработки наших партнеров, например, AIXO.
Принцип действия
Программное обеспечение SOFTNET для PROFIBUS использует для своей работы центральный микропроцессор компьютера/программатора. В отличие от систем, построенных на основе коммуникационных процессоров CP 5613/CP 5613 FO/CP 5614/CP 5614 FO, производительность системы связи, управляемой пакетом SOFTNET, зависит от архитектуры компьютера/программатора и степени загрузки его микропроцессора.
Конфигурирование
- Необходимый набор инструментальных средств конфигурирования включен в соответствующие пакеты программ.
- Полное конфигурирование S7 функций связи поддерживается пакетом STEP 7 V5.1 SP2 и более поздними версиями этого пакета. Сгенерированные с помощью STEP 7 конфигурации сохраняются на компьютере в виде файла.
- Для конфигурирования сетей PROFIBUS-DP используется редактор COM PROFIBUS.
Технические данные
SOFTNET для PROFIBUS | Технические характеристики (передача данных по одному протоколу) | ||
|---|---|---|
|
| CP 5511 | CP 5611/СР5512 |
| Количество подключаемых DP устройств, не более | 60 | 60 |
| Количество параллельно выполняемых FDL задач, не более | 32 | 100 |
| Количество PG/OP и S7 соединений, не более | 8 | 8 |
| Ведущее устройство DP | DP-V0, DP-V1 with SOFTNET-DP | DP-V0, DP-V1 with SOFTNET-DP |
| Ведомое устройство DP | DP-V0, DP-V1 c SOFTNET-DP Slave | DP-V0, DP-V1 c SOFTNET-DP Slave |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1704-5CW00-3AE0 | 5S1 | SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP PRO/ 2003SR | 132.50 |
| 6GK1704-5CW00-3AE1 | 5S1 | SIMATIC NET PB SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G, E); ДЛЯ 32-БИТНЫХ ОС: W | 132.50 |
| 6GK1704-5CW00-3AL0 | 5S1 | SIMATIC NET PB SOFTNET-S7, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1704-5CW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 | 514.10 |
| 6GK1704-5CW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-PB S7 V12 SW F. S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 | 514.10 |
| 6GK1704-5CW71-3AA0 | 5S1 | SIMATIC NET PB SOFTNET-S7/2008, ПО ДЛЯ S7-КОММ. ВКЛЮЧАЯ FDL С OPC-СЕРВЕРОМ И NCM PC, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-НОСИТЕЛЕSTICK, CLASS A 2-ЯЗЫКА (G,E); ДЛЯ 32БИТ WIN XP PRO, WIN VISTA ULT./BUS. | 514.10 |
| 6GK1704-5DW00-3AE0 | 5S1 | SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP P | 132.50 |
| 6GK1704-5DW00-3AE1 | 5S1 | SIMATIC NET PB SOFTNET-DP, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ PROFIBUS DP-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИ | 132.50 |
| 6GK1704-5DW00-3AL0 | 5S1 | SIMATIC NET PB SOFTNET-DP, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1704-5DW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-PB DP V8.2; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND NCM PC;R-SW, LICENSE FOR 1 INSTALLATION; SW + ELECTR. MANUAL ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621/CP5711 | 389.02 |
| 6GK1704-5DW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-PB DP V12; SW FOR PROFIBUS DP INCL. FDL, W. OPC-SERVER AND CONF. SW; R-SW, LICENSE F.1 INSTALLATION; SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 | 389.02 |
| 6GK1704-5DW71-3AA0 | 5S1 | SIMATIC NET PB SOFTNET-DP/2008 CD С ПРОГР. ОБЕСП. ДЛЯ PROFIBUS-DP, FDL, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUS | 389.02 |
| 6GK1704-5SW00-3AE0 | 5S1 | SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN X | 121.90 |
| 6GK1704-5SW00-3AE1 | 5S1 | SIMATIC NET PB SOFTNET-DP-SLAVE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО ДЛЯ DP-SLAVE-СВЯЗИ, ВКЛЮЧАЯ FDL, OPC, NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 | 121.90 |
| 6GK1704-5SW00-3AL0 | 5S1 | SIMATIC NET PB SOFTNET-DP-SLAVE, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 345.56 |
| 6GK1704-5SW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-PB DP-SLAVE V8.2; SW FOR DP-SLAVE WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F. 1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(D,E);FOR WINDOWS 7 PROFESSIONAL/ULTIMATE, SERVER 2008 R2 FOR CP5512/CP5711 CP5611A2/CP5621 | 200.34 |
| 6GK1704-5SW12-0AA0 | 5S1 | SIMATIC NET SOFTNET-PB DP-SLAVE V12; SW FOR DP-SLAVE WITH OPC-SERVER AND CONF. SW; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES(G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP5612/CP5622/CP5711 | 200.34 |
| 6GK1704-5SW71-3AA0 | 5S1 | SIMATIC NET PB SOFTNET-DP-SLAVE/2008 CD С ПРОГР. ОБЕСП. ДЛЯ DP-SLAVE, OPC-СЕРВЕР И NCM PC, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, 2-ЯЗЫКА (Н, А); ДЛЯ 32БИТ WINDOWS XPPRO, VISTA ULITMATE/BUSIN | 200.34 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1561-2AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 5612 PCI-CARD FOR CONNECTING A PG OR PC WITH PCI-BUS TO PROFIBUS OR MPI CAN BE USED WITH 32BIT AND 64BIT OPERATING SYSTEMS ALSO SEE ARTICLE-ID 22611503 | 461.10 |
| 6GK1561-2AM00 | 5P5 | COMMUNICATION PROCESSOR CP 5612 -MPI, COMPRISING PCI-CARD CP 5612 FOR CONNECTING PG/PC WITH PCI-BUS TO PROFIBUS OR MPI INCL. MPI CABLE 5M; 1X 6GK1561-2AA00 1X 6ES7901-0BF00-0AA0 | 487.60 |
| 6GK1562-2AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 5622 PCI EXPRESS X1-CARD FOR CONNECTING A PG OR PC WITH PCI EXPRESS-BUS TO PROFIBUS OR MPI CAN BE USED WITH 32BIT AND 64BIT OPERATING SYSTEMS ALSO SEE ARTICLE-ID 22611503 | 439.90 |
| 6GK1562-2AM00 | 5P5 | COMMUNICATION PROCESSOR CP 5622 -MPI, COMPRISING PCI-EXPRESS X1-CARD CP 5622 FOR CONNECTING PG/PC WITH PCI- EXPRESS-BUS TO PROFIBUS OR MPI INCL. MPI CABLE 5M; 1X 6GK1562-2AA00 1X 6ES7901-0BF00-0AA0 | 466.40 |
| 6GK1571-1AA00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; 2М КАБЕЛЬ USB В КОМПЛЕКТЕ | 752.60 |
| 6GK1571-1AM00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; КАБЕЛЬ MPI В КОМПЛЕКТЕ | 779.10 |
