• Программное обеспечение для организации связи между программаторами/компьютерами и системами автоматизации.

• Поддержка коммуникационных процессоров CP 5511 (PCMCIA), CP 5611 (PCI) и встроенных интерфейсов программаторов/компьютеров.

• Поддержка функций ведущего DP устройства класса 1.

• Поддержка функций ведущего DP устройства класса 2 с поддержкой асинхронной передачи данных.

• Поддержка функций ведомого DP устройства.

• Поддержка S7 функций связи.

• Поддержка функций S5-совместимой связи (SEND/RECEIVE), базирующихся на использовании FDL интерфейса.

• OPC сервер, поставляемый вместе с SOFTNET для PROFIBUS.

Особенности

• Простая и недорогая реализация ведущих DP устройств классов 1 и 2 с помощью SOFTNET-DP.

• Поддержка функций ведомого DP устройства с помощью SOFTNET-DP slave.

• Поддержка S7 функций связи с помощью SOFTNET-S7.

Область применения

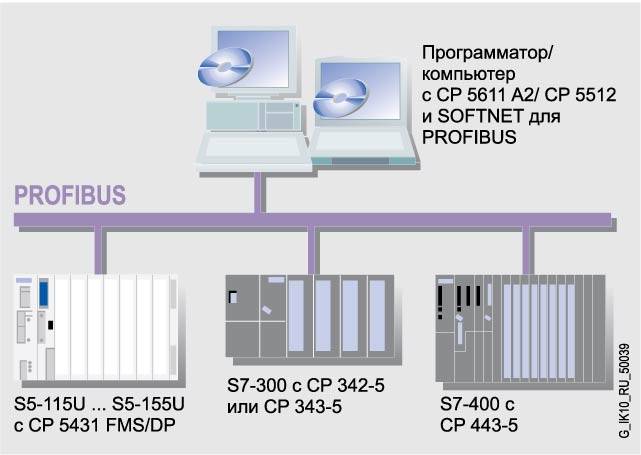

Программное обеспечение SOFTNET для PROFIBUS используется для организации связи между компьютерами и системами автоматизации (например, SIMATIC S7) через сеть PROFIBUS. Пакет обеспечивает поддержку основных протоколов передачи данных через коммуникационные процессоры CP 5511, CP 5611, а также встроенный интерфейс PROFIBUS компьютеров/программаторов.

Функции

Программное обеспечение поддержки DP протокола (SOFTNET-DP)

• Ведущее DP устройство класса 1

При работе с коммуникационными процессорами CP 5511 и CP 5611 пакет SOFTNET для PROFIBUS может быть использован для реализации функций ведущего DP устройства класса 1. Обмен информацией с ведомыми DP устройствами производится в фиксированных повторяющихся циклах передачи сообщений. Программируемый DP интерфейс (DPLib.DLL) поддерживает функции программатора и обеспечивает вызов функций передачи данных. Дополнительно DP интерфейс поддерживает выполнение функций синхронизации SYNC и “замораживания” FREEZE, а также активации и деактивации ведомых DP устройств.

• Ведущее DP устройство класса 2

Дополнительно к функциям ведущего DP устройства класса 1 SOFTNET для PROFIBUS способен поддерживать функции ведущего DP устройства класса 2. Ведущие DP устройства класса 2 позволяют выполнять программирование, конфигурирование и диагностирование различных сетевых устройств.

Программируемый DP интерфейс способен поддерживать выполнение следующих функций:

Диагностика ведущих сетевых устройств.

Диагностика ведомых сетевых устройств.

Считывание входных и выходных сигналов ведомых устройств.

Считывание параметров настройки оборудования.

Изменение адресов ведомых DP устройств.

Расширенные DP функции связи включают асинхронный доступ к параметрам настройки и результатам измерений ведомых DP устройств (интеллектуальные приборы полевого уровня, интеллектуальные устройства человеко-машинного интерфейса и т.д.). Подобный обмен данными производится с помощью функций DS_READ, DS_WRITE, DS-DATA_TRANSPORT.

• Ведомое DP устройство (SOFTNET-DP slave)

Ведомое DP устройство – это устройство ввода-вывода, с помощью которого производится опрос состояний датчиков и органов ручного управления, а также осуществляется вывод сигналов управления исполнительными устройствами. В зависимости от типа ведомого DP устройства объем входных и выходных данных на одну передачу может достигать 244 байт. Подчиненные (ведомые) приложения могут быть реализованы на компьютере с помощью функций SET_INPUT и SET_OUTPUT программируемого интерфейса ведомого устройства.

Конфигурирование сети PROFIBUS-DP производится с использованием пакета COM PROFIBUS. Адаптация интерфейса ведомых DP устройств может выполняться с помощью GSD файлов.

Программное обеспечение для PG/OP функций связи

Специального программного обеспечения для поддержки PG/OP функций связи не требуется. Необходимые драйверы для CP 5511 и CP 5611 входят в комплект поставки STEP 7. Работа данных коммуникационных процессоров с пакетом STEP 5 не поддерживается.

Программное обеспечение для S7 функций связи (SOFTNET-S7)

Для организации связи между компонентами систем автоматизации SIMATIC S7 используются S7 функции связи. Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. Такой доступ может быть осуществлен достаточно просто и гибко с поддержкой административных функций и функций передачи данных.

Административные функции

• Управление связями.

• Небольшие базы данных.

• Трассировка.

Функции передачи данных

• Считывание/запись переменных.

• BSEND/BRECEIVE (до 64Кбайт на задачу).

Полное конфигурирование S7 функций связи поддерживается пакетом STEP 7 V5.0 SP3 и более поздними версиями этого пакета. Сгенерированные с помощью STEP 7 конфигурации сохраняются на компьютере в виде файла.

Функции S5-совместимой связи (SEND/RECEIVE)

Этот вариант связи базируется на использовании FDL интерфейса и позволяет производить обмен данными между:

• Программаторами/компьютерами и контроллерами SIMATIC S5.

• Программаторами/компьютерами и контроллерами SIMATIC S7.

• Различными программаторами/компьютерами.

Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.

Функции S5-совместимой связи поддерживаются пакетами SOFTNET-DP и SOFTNET-S7. Специального конфигурирования для этих функций не требуется.

Интерфейсы пользователя

OPC интерфейс

OPC сервер входит в комплект поставки коммуникационного программного обеспечения CP 5613/ CP 5613 FO. Он может быть использован в качестве стандартного программируемого интерфейса, поддерживающего протоколы PROFIBUS-DP, PROFIBUS-FMS, а также S7 функции связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).

Программируемый интерфейс на основе C библиотек

Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:

• Microsoft Visual C/C++ V6.0.

• Microsoft Visual Basic V6.0.

Для построения интерфейсов с программными продуктами Borland (например, DELPHI) могут использоваться программные разработки наших партнеров, например, AIXO.

Принцип действия

Программное обеспечение SOFTNET для PROFIBUS использует для своей работы центральный микропроцессор компьютера/программатора. В отличие от систем, построенных на основе коммуникационных процессоров CP 5613/CP 5613 FO/CP 5614/CP 5614 FO, производительность системы связи, управляемой пакетом SOFTNET, зависит от архитектуры компьютера/программатора и степени загрузки его микропроцессора.

Конфигурирование

• Необходимый набор инструментальных средств конфигурирования включен в соответствующие пакеты программ.

• Полное конфигурирование S7 функций связи поддерживается пакетом STEP 7 V5.1 SP2 и более поздними версиями этого пакета. Сгенерированные с помощью STEP 7 конфигурации сохраняются на компьютере в виде файла.

• Для конфигурирования сетей PROFIBUS-DP используется редактор COM PROFIBUS.
