SOFTNET PN IO Linux

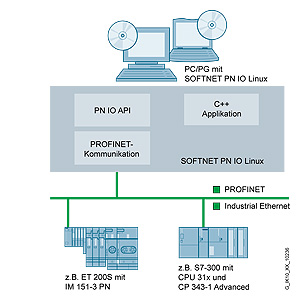

Компьютер с SOFTNET PN IO Linux в режиме контроллера ввода-вывода PROFINET IO

• Программное обеспечение, позволяющее использовать промышленный или офисный компьютер в качестве контроллера ввода-вывода PROFINET IO и поддерживать обмен данными с приборами ввода-вывода PROFINET IO.
• Возможные области применения:
  • Системы компьютерного управления.
  • Системы человеко-машинного интерфейса.
  • Испытательные системы.
• Коммуникационные службы:
  • Контроллер ввода-вывода PROFINET IO.
• Позволяет использовать встроенный интерфейс Ethernet компьютера.
• Рентабельное решение для систем автоматизации низкой производительности.



Особенности

SOFTNET PN IO Linux

• Экономичное решение для подключения приборов полевого уровня через Industrial Ethernet с поддержкой стандарта PROFINET.
• Высокопроизводительный доступ к данным ввода-вывода через интерфейс IO-Base для интеграции в приложения C/C++.
• Простой переход от коммуникационных процессоров CP 5613 A2/CP 5614 A2 для подключения к PROFIBUS с использованием интерфейса DP-Base к сети PROFINET на основе интерфейса IO-Base.
• Однородные варианты конфигурирования с использованием инструментальных средств NCM PC и STEP 7.



Область применения

SOFTNET PN IO Linux

С помощью программного обеспечения SOFTNET PN IO Linux компьютер может быть связан с приборами полевого уровня PROFINET, включая компьютерные приборы ввода-вывода (например, с коммуникационными процессорами CP 1616 или CP 1604), через Industrial Ethernet.

SOFTNET PN IO Linux использует для своей работы:

• Встроенный интерфейс Ethernet компьютера.



Функции

SOFTNET PN IO Linux

Функции связи в PROFINET

• Контроллер ввода-вывода PROFINET IO Подключение приборов полевого уровня к сети Industrial Ethernet с поддержкой стандарта PROFINET.

Интерфейсы пользователя

• Программируемый интерфейс на основе библиотеки C;  для поддержки функций контроллера ввода-вывода PROFINET IO используется интерфейс IO base. С точки зрения своего построения этот интерфейс базируется на интерфейсе DP base коммуникационных процессоров CP 5613 A2 и CP 5614 A2 для подключения к PROFIBUS. Поэтому переключение существующих приложений с функциями ведущих PROFIBUS DP устройств на контроллер ввода-вывода PROFINET IO выполняется легко и просто.

SOFTNET PN IO Linux и CP 1616 используют совместимые функции интерфейса IO Base.

Режимы работы

SOFTNET использует для своей работы стек компьютера. Такая архитектура определяет зависимость производительности системы связи от конфигурации компьютера и нагрузки на его центральный процессор.

Конфигурирование

• Конфигурирование контроллера выполняется из среды STEP 7/NCM PC от V5.3 SP1 и выше.



Технические данные

SOFTNET PN IO Linux

	SOFTNET PN IO Linux
Производительность
Количество подключаемых приборов ввода-вывода	Не более 64
Количество внешних линий ввода-вывода на компьютер	Не более 1
Общий объем области ввода-вывода:
для ввода	Не более 2 Кбайт
для вывода	Не более 2 Кбайт
Объем области ввода-вывода на один прибор ввода-вывода:
для ввода	Не более 1433 байт
для вывода	Не более 1433 байт





Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
2XV9450-1PN00	2Z7	SOFTNET PROFINET IO CONTROLLER FOR LINUX SYSTEMS WITH STANDARD-KERNEL 2.6.X AND GLIBC >2.3.X, C-INTERFACE PN-IO BASE API MAX. DEVICES: 64	838.04
