Точность

Погрешность измерения при эталонных условиях; в % от измеренного значения

v > 0.5 ... 10м/сек, < ±0.5% oт измеренного значения (v = скорость потока)

SONO 3300 DN 50 и DN 65: для числа Рейнольдса 1000 < R_e < 5000: ±1.5%измеренного значения

Диаметр

DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200 (2” … 8”)

DN 250, DN 300 (10” … 12”)

Температура жидкости

Раздельная конструкция -10 … +160 °C (14 … 320 °F)

 -10 … +160 °C (14 … 320 °F)

Компактная конструкция: -10 … +120 °C (14 … 248 °F)

Компактная EEx d: -10 … 160 °C (14 … 320 °F)

Окружающая температура

Раздельная конструкция-40 … +160 °C (-40 … +320 °F)

-40 … +160 °C (-40 … +320 °F)

Компактная конструкция: -20 … +55 °C (-4 … +131 °F)

На складе: -40 … +85 °C (-40 … 185 °F)

Корпус

Стандартная конструкция: IP67 (NEMA 4X/6)

Подключение кпроцессу

PN ступень сдавления

DN 50 ... DN 300 (2” … 12”), PN 40

EN 1092-1-тип 11,B

DN 100 ... DN 300 (4” … 12”), PN 16

DN 200 ... DN 300 (8” … 12”), PN 10

Класс

DN 125 ... DN 300 (5”  ... 12”), класс 150

EN 1759-1-тип 11,B

DN 50 ... DN 300 (2”  ... 12”), класс 300

Электроакустический преобразователь

Встроенная версия, запаянная в трубу

Maтериалы

Труба

DN 50 ... DN 150 (2” … 6”): сталь EN 1.113145-16Mn5

DN 200 ... DN 300 (8” … 12”): сталь EN 1.0345-P235GH

Фланец

DN 50 ... DN 300 (2” … 12”): EN 1.0025-S235JRG2

Класс

ASTM A105

Электроакустический преобразователь

нерж. сталь  AISI 316 или подобная

Сертификат соответствия материала

Датчик подтверждения

• Ex версия: Компактный EEx de[ia/ib] IIC T5-T6, no ATEX

• Ex версия: Раздельный EEx de [ia/ib] IIC T6, no ATEX

Сертификат материала

Измерительный датчик стандартно поставляется со свидетельством о соответствии Siemens. При необходимости имеется сертификат материала для соприкасающихся с веществом компонентов.

NDT контрольный отчет

по запросу

Датчик сертифицирован согласно EU директива 97/23EF от 29.05.97 для жидкостей группа 1, классифицированные в категории III. Дизайн согласно EN 13480 (директива PED).

1 x ∅ 0,8 мм медный кабель, экранированный

Диаметр

5.8 мм (0.23”)

Длина

Макс. 250 м между измерительным датчиком и измерительным преобразователем

Материал (бандаж)

чёрный полиэтилен

Окружающая температура

-10 … +75 °C (+14 ... +167 °F)

1x ∅ 0,65 мм (0.026") медный кабель, экранированный

Диаметр

5.3 мм (0.21“)

Длина

Макс. 100 м между измерительным датчиком и измерительным преобразователем

Mатериал (бандаж)

FEP коричневый

Окружающая температура

-200 … +200 °C (-328 ... +392 °F)

Измерительный преобразователь SONO 3000 для компактного и  настенного монтажа

1 токовый выход

1 частотный/импульсный выход

1 релейный выход

IP67 (NEMA 4X/6)

усиленный стекловолокном полиамид

115 … 230 V AC 50/60 Гц

7ME3150-1AA10-1AA0

24 V AC/DC

7ME3150-1AA20-1AA0

Измерительный преобразователь SONO 3000 для монтажа в 19" стойку и панель управления

1 токовый выход

1 частотный/импульсный выход

1 релейный выход

IP00

115/230 V AC 50/60 Гц

7ME3150-2CA10-1AA0

3 токовых выхода

2 частотных/импульсных выхода

2 релейных выхода

IP00

115/230 V AC 50/60 Гц

7ME3150-2CC10-1AA0

24 V AC/DC

7ME3150-2CC20-1AA0

Измерительный преобразователь SONO 3000 с модулем 19", полностью  смонтирован в корпусе для настенного монтажа

1 токовый выход

1 частотный/импульсный выход

1 релейный выход

IP65 (NEMA 4)

ABS пластик

115/230 V AC 50/60 Гц

7ME3150-2EA10-1AA0

3 токовых выхода

2 частотных/импульсных выхода

2 релейных выхода

IP65 (NEMA 4)

ABS пластик

115/230 V AC 50/60 Гц

7ME3150-2EC10-1AA0

24 V AC/DC

7ME3150-2EC20-1AA0

Измерительный преобразователь SONO 3000 Ex-d для раздельного монтажа на стену, EEx de [ia/ib] IIC T5-T6

1 токовый выход

1 частотный/импульсный выход

1 релейный выход

IP65 (NEMA 4)

AISI 316/Duplex

24 V AC/DC

7ME3150-2FA22-1AA0

Комплект для настенного монтажа для 7ME3150-1AA10- 1AA0 и 7ME3150- 1AA20-1AA0, с 4x коаксиальный кабель измерительного датчика, кронштейны Pg 13.5, резьбовые, с 4 вводами кабеля.

FDK: 085F5027

Блок памяти SENSORPROM для SONOFLO При заказе: просьба указать заказной и серийный номер измерительного датчика.

FDK: 085F5029

Комплект для монтажа в переднюю панель для модуля 19" (28TE), IP20 корпус из пластика ABS для монтажа в переднюю панель.

FDK: 083F3087

Комплект для монтажа в заднюю панель для модуля 19" (28TE), IP00 алюминиевый корпус.

FDK: 083F3084

Блок памяти SENSORPROM для SONOFLO

При заказе: просьба указать заказной и серийный номер измерительного датчика.

FDK: 085B5329

SONO 3000 EEx‑d insert, no ATEX

FDK: 085F5210

SONO 3000 19” задняя панель для настенного мотажа по IP65 (NEMA 4), версия 230 V

FDK: 085F5327

SONO 3000 панель для коаксиальных соединений

FDK: 085L1023

SONO 3000 нижняя панель

FDK: 085L1015

SONO 3000 EEx‑d, переднее стекло с рамкой

FDK: 085U2109

SONO 3000 EEx‑d, уплотнения для корпуса измерительного преобразователя

FDK: 085U2002

Измерительный преобразователь SONO 3000 CT, IP67 (NEMA 4X/6) (вкл. комплект для настенного монтажа) ¹⁾²⁾

7ME3150-2AA10-1AC0

Измерительный преобразователь SONO 3000 CT, IP67 (NEMA 4X/6), 115/230 V AC, 50 ... 60Hz ¹⁾

7ME3150-1AA10-1AA0

Измерительный преобразователь SONO 3000 CT, IP67 (NEMA 4X/6), 24 V AC/DC ¹⁾²⁾

7ME3150-1AA20-1AA0

Измерительный преобразователь SONO 3000 CT 19", IP20 (NEMA 1) ¹⁾

7ME3150-2DA10-1AC0

Коаксиальный кабель с соединением электроакустического преобразователя

1 x 10 m

FDK:085L2400

1 x 20 m

FDK:085L2401

1 x 30 m

FDK:085L2402

O-уплотнение

316 SS

O-уплотнение

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

50 (1.97)

FDK:085B5306

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200
(-4 … +392 °F)

50 (1.97)

FDK:085B5300

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

50 (1.97)

FDK:085B5312

Фланец

316 SS

Графит

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

88 (3.47)

FDK:085B5411

Фланец

316 SS

Графит

PN 40

316 SS

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5321

Фланец

316 SS

Графит

PN 40

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5425

Фланец

316 SS

Графит

PN 160

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5432

Фланец

316 SS

Алюминий

PN 40

316 SS

-20…+100
(-4 … +212 °F)

88 (3.47)

FDK:085B5416

O-уплотнение

316 SS

O-уплотнение

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

50 (1.97)

FDK:085B5353

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200
(-4 … +392 °F)

50 (1.97)

FDK:085B5350

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

50 (1.97)

FDK:085B5351

Фланец

316 SS

Графит

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

88 (3.47)

FDK:085B5461

Фланец

316 SS

Графит

PN 40

316 SS

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5362

Фланец

316 SS

Графит

PN 40

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5463

Фланец

316 SS

Графит

PN 160

316 SS

EExd¹⁾

-20…+200
(-4 … +392 °F)

88 (3.47)

FDK:085B5465

Фланец

316 SS

Алюминий

PN 40

316 SS

-20…+100
(-4 … +212 °F)

88 (3.47)

FDK:085B5471

-20…+200 (-4 … +392 °F)

50 (1.97)

FDK:085B1411

-20…+200 (-4 … +392 °F)

88 (3.47)

FDK:085B1459

-20…+200 (-4 … +392 °F)

50 (1.97)

FDK: 085B1405¹⁾

-20…+200 (-4 … +392 °F)

88 (3.47)

FDK: 085B1464

-20…+200 (-4 … +392 °F)

PN 160

88 (3.47)

FDK: 085B1706

O-уплотнение

316 SS

O-уплотнение

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

160 (6.3)

FDK:085B5307

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200 ¹⁾
(-4 … +392 °F)

160 (6.3)

FDK:085B5301

O-уплотнение

316 SS

O-уплотнение

PN 40

Пластик PA 6.6

-20…+100
(-4 … +212 °F)

230 (9.41)

FDK:085B5308

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

EEx d²⁾

-20…+200
(-4 … +392 °F)

160 (6.3))

FDK:085B5413

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200
(-4 … +392 °F)

230 (9.41)

FDK:085B5319

O-уплотнение

316 SS

O-уплотнение

PN 40

Plastic PA 6.6

-20…+100
(-4 … +212 °F)

160 (6.3)

FDK:085B5454

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200 ¹⁾
(-4 … +392 °F)

160 (6.3)

FDK:085B5455

O-уплотнение

316 SS

O-уплотнение

PN 40

Пластик PA 6.6

-20…+100
(-4 … +212 °F)

230 (9.41)

FDK:085B5458

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

EEx d²⁾

-20…+200
(-4 … +392 °F)

160 (6.3))

FDK:085B5452

O-уплотнение

316 SS

O-уплотнение

PN 40

316 SS

-20…+200
(-4 … +392 °F)

230 (9.41)

FDK:085B5459

-20…+200 (-4 … +392 °F)

90 (3.54)

FDK:085B1100

-20…+200 (-4 … +392 °F)

160 (6.3)

FDK:085B1419

-20…+200 (-4 … +392 °F)

230 (9.41)

FDK:085B1420

-20…+200 (-4 … +392 °F)

90 (3.54)

FDK: 085B1401

-20…+200 (-4 … +392 °F)

160 (6.3)

FDK: 085B1404¹⁾

-20…+200 (-4 … +392 °F)

230 (9.41)

FDK: 085B5511

-20…+200 (-4 … +392 °F)

230 (9.41)

FDK: 085B5510

• Материал: PA 6.6, Температурный диапазон: -20…+100°C (-4 … +212 °F)

FDK:085B1403

• Материал: AISI 316, Температурный диапазон: -20…+200°C (-4 … +392 °F)

FDK:085B1402

• Материал: PA 6.6, Температурный диапазон: -20…+100°C (-4 … +212 °F)

FDK:085B5501

• Материал: AISI 316, Температурный диапазон: -20…+200°C (-4 … +392 °F)

FDK:085B5504

• Материал: AISI 316, Температурный диапазон: -20…+200°C (-4 … +392 °F) с ATEX допуском

FDK:085B5505

Уплотнительное O-кольцо

PN 40

70FFKM

-20…+200 (-4 … +392 °F)

FDK:085B1089

Уплотнительный фланец

PN 40/160

Графит

-20…+200 (-4 … +392 °F)

FDK:085B1080

Уплотнение и 12 мм болты и гайки для фланцевых
электроакустических преобразователей

PN 40

Графит, 316 SS

-20…+200 (-4 … +392 °F)

FDK:085B1083

Уплотнение и 16 мм болты и гайки для фланцевых
электроакустических преобразователей

PN 160

Графит, 316 SS

-20…+200 (-4 … +392 °F)

FDK:085B1084

Уплотнение для низкотемпературных приложений

PN 40

Алюминий, O-уплотнение

-200…+100 (-328 … +212 °F)

FDK:633L0047

Уплотнения для O-колец аккустического преобразователя

PN 40, материал: 70 FFKM, температурный диапазон: -20…+200°C (-4 … +392 °F)

FDK:085B1089

Potting kit, IP68, 10 m (289 ft) w.g. rating

FDK: 085L2403

Инструмент для замены SONO 3200 O-уплотнение датчика под давлением

Длина датчика:

• 50  мм (1.97”)

FDK:085B5331

• 160  мм (6.3”)

FDK:085B5333

• 230 мм (9.1”)

FDK:085B5335

Инструмент для измерения угла для  SONOKIT

FDK:085B5330

Hot-tap drilling инструмент для SONOKIT

FDK:085B5392

Интсрумент для выравнивания SONOKIT

FDK:085B5393

Стандартный 75 Ω коаксиальный кабель, T_max = 75 °C (167 °F)

• 15 м (49.2 ft)

FDK:085B1373

• 30  м (98.4 ft)

FDK:085B1374

• 60  м (196.8 ft)

FDK:085B1375

• 100  м (328 ft)

FDK:085B1376

Тефлоновый 75 Ω коаксиальный кабель, T_max = 200 °C (392 °F)

• 5 m (16.4 ft)

FDK:085B1378

• 15 m (49.2 ft)

FDK:085B1379

1-track

• 330 мм for concrete pipe 60°, DN 600 … DN 4000

FDK:085L1656

• 160 мм нерж. сталь 60°, DN 300 … DN 4000

FDK:085L1105

• 160 мм carbon steel 60°, DN 300 … DN 4000

FDK:085L1104

2-track

• 230 мм for concrete pipe 60°, DN 600 … DN 4000

FDK:085L1111

• 160 мм нерж. сталь 60°, DN 300 … DN 4000

FDK:085L1109

• 160 мм carbon steel 60°, DN 300 … DN 4000

FDK:085L1108

Распределительная коробка для коаксиального кабеля

• IP68 металлическая коробка для 2 коаксиальных кабелей

FDK: 085B1360

• IP68 металлическая коробка для 4 коаксиальных кабелей

FDK: 085B1361

• IP68 EEx-e пластиковая коробка для 2 коаксиальных кабелей

FDK: 085B1362

• IP68 EEx-e пластиковая коробка для 4 коаксиальных кабелей

FDK: 085B1363

Кабельный штуцер

• Pg 13 для коаксиального кабеля 6 мм, хромированная латунь

FDK: 085B1381

• Pg 13 для двух коаксиальных кабелей 6 мм, хромированная латунь

FDK: 614X6068

• EEx, Pg 13 для коаксиального кабеля 6 мм, 316 SS

FDK: 085B1387

1-трек

• 160 mm, stainless steel, 60°, DN 300 … DN 4000

FDK:085L1115

• 160 mm, carbon steel, 60°, DN 300 … DN 4000

FDK:085L1114

2-трек

• 160 mm, stainless steel, 60°, DN 300 … DN 4000

FDK:085L1119

• 160 mm, carbon steel, 60°, DN 300 … DN 4000

FDK:085L1118

Brackett for SITRANS FUE950 wall mounting (12 pcs)

FDK:087H0117

Infra red optical head for data acquisition

FDK:087H0108

Infolog complete with cable and SW for SONOCELL

FDK:085L1960

Flash and disc for Infolog for SONOCELL

FDK:085L1961

3.6 V D-cell for SITRANS FUE950

FDK:087H0113

AC 230 V supply module for SITRANS FUE950

FDK:087H0114

3.0 V battery CR2032 for Infocal 5 (back-up) (10 pcs.)

FDK:087H0116

Data/pulse input module

FDK:087H0111

Data/pulse output module

FDK:087H0110

M-bus slave module/input module

FDK:087H0109

Infrared optical head for data acquisition

FDK:087H0108¹⁾

Brackett for SITRANS FUE950 wall mounting (12 pcs)

FDK:087H0117

INFOLOG complete with cable and SW for SONOCELL

FDK:085L1960

Flash and disc for INFOLOG for SONOCELL/SONO 3301

FDK:085L1961

Cable for data aquisition PC/D-sub 9F/3 wire

FDK:087H0121

INFOLOG for SITRANS FUE950 complete, flash, SW for data transfer, 0-modem cable for data transfer

FDK:087H0124

Flash & disk for INFOLOG for SITRANS FUE950, english version

FDK:087H0125

0-modem cable for data transfer to PC from INFOLOG

FDK:087H0126

Verification equipment for calculator

FDK:087H0122

3.6 V DC-cell for SITRANS FUE950

FDK:087H0113¹⁾

230 V AC supply module for SITRANS FUE950

FDK:087H0114

24 V AC supply module for SITRANS FUE950

FDK:087H0115¹⁾

3.0 V battery CR 2032 for SITRANS FUE950 (10 pcs.)

FDK:087H0116¹⁾

Re-programming tool (complete set)

FDK:087H0134

Brass pocket G½B x 40 mm (PN 16)

FDK:087H01104

Brass pocket G½B x 85 mm (PN 16)

FDK:087H0105

Brass pocket G½B x 120 mm (PN 16)

FDK:087H0106

Stainless steel pocket G½B x 85 mm (PN 25)

FDK:087H0100

Stainless steel pocket G½B x 120 mm (PN 25)

FDK:087H0101

Stainless steel pocket G½B x 155 mm (PN 25)

FDK:087H0102

Stainless steel pocket G½B x 210 mm (PN 25)

FDK:087H0103

PN 10

PN 16

PN 40

150 Ib

300 Ib

DIN (PN 40)

ANSI
CL 300

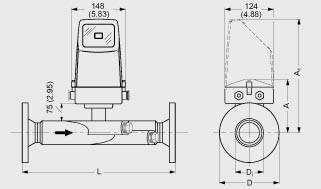

L

D

D_i

L

D

D_i

L

D

D_i

L

D

D_i

L

D

D_i

A

A1

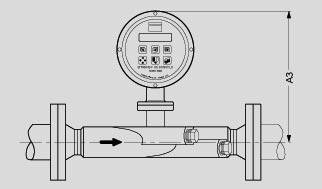

A3

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

кг

кг

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(дюймов)

(lbs)

(lbs)

50

475

165

52.6

510

152

52.6

520

165

52.6

180

272

234

14

17

(18.7)

(6.5)

(2.07)

(20.08)

(5.98)

(2.07)

(20.47)

(6.50)

(2.07)

(7.09)

(10.71)

(9.21)

(30.09)

(37.5)

65

475

185

62.7

510

178

62.7

520

190

62.7

186

278

240

16

20

(18.7)

(7.28)

(2.47)

(20.08)

(7.01)

(2.47)

(20.47)

(7.48)

(2.47)

(7.32)

(10.94)

(9.45)

(35.3)

(44)

80

380

200

82.5

400

200

78

420

191

78

440

210

78

193

283

245

19

23

(14.96)

(7.87)

(3.25)

(15.75)

(7.87)

(3.07)

(16.54)

(7.52)

(3.07)

(17.32)

(8.27)

(3.07)

(7.60)

(11.14)

(9.65)

(42)

(51)

100

355

220

102.4

400

235

102.4

420

229

102.4

440

254

102.4

205

297

259

25

35

(14.72)

(8.66)

(4.0)

(15.75)

(9.25)

(4.00)

(16.54)

(9.01)

(4.03)

(17.32)

(10)

(4.03)

(8.07)

(11.69)

(10.20)

(55)

(78)

125

375

250

128.3

400

270

128.3

440

254

128.3

460

279

128.3

218

310

272

29

40

(14.72)

(9.84)

(5.05)

(15.75)

(10.63)

(5.05)

(17.32)

(10)

(5.05)

(18.11)

(10.98)

(5.05)

(8.58)

(12.20)

(10.71)

(64)

(89)

150

360

285

154.2

400

300

154.2

430

279

154.2

450

318

154.2

232

324

286

35

50

(14.17)

(11.22)

(6.07)

(15.75)

(11.81)

(6.07)

(16.93)

(10.98)

(6.07)

(17.71)

(12.52)

(6.07)

(9.13)

(12.76)

(11.26)

(78)

(111)

200

400

340

207.3

400

340

207.3

450

375

206.5

480

343

202.7

500

381

202.7

256

348

310

54

72

(15.75)

(13.39)

(8.16)

(15.75)

(13.39)

(8.16)

(17.72)

(14.76)

(8.13)

(18.9)

(13.50)

(7.98)

(19.69)

(15)

(7.98)

(10.08)

(13.70)

(12.20)

(119)

(160)

250

440

395

260.4

400

405

260.4

500

450

258.8

490

406

254.5

520

444

254.5

283

375

337

85

98

(15.75)

(15.55)

(10.25)

(15.75)

(15.94)

(10.25)

(19.69)

(17.72)

(10.19)

(19.29)

(15.98)

(10.02)

(20.47)

(17.48)

(10.03)

(11.14)

(14.76)

(13.27)

(189)

(217)

300

400

445

309.7

420

460

309.7

500

515

307.9

550

483

306.3

580

521

306.3

309

401

363

115

142

(15.75)

(17.52)

(12.19)

(16.54)

(18.11)

(12.19)

(19.69)

(20.28)

(12.12)

(21.65)

(19.02)

(12.06)

(22.83)

(20.51)

(12.06)

(12.17)

(15.79)

(14.49)

(256)

(322)

DN 50

DN 65

DN 80

DN 100

DN 125

DN 150

DN 200

DN 250

DN 300

FDK:

FDK:

FDK:

FDK:

FDK:

FDK:

FDK:

FDK:

FDK:

IP67 standard

Certificate of conformity

PN 10

085L3020

085L3025

085L3030

PN 16

085L3125

085L3012

085L3013

085L3014

085L3021

085L3026

085L3031

PN 40

085L3000

085L3001

085L3002

085L3003

085L3004

085L3005

085L3022

085L3027

085L3032

ANSI class 150

085L3121

085L3182

085L3131

085L3015

085L3016

085L3023

085L3028

085L3033

ANSI class 300

085L3006

085L3007

085L3008

085L3009

085L3010

085L3011

085L3024

085L3029

085L3034

Material certificate

PN 10

085L3174

PN 16

085L3140

085L3116

085L3135

085L3136

085L3134

085L3171

PN 40

085L3141

085L3128

085L3129

085L3145

085L3122

085L3146

085L3132

085L3144

ANSI class 150

085L3179

085L3161

ANSI class 300

085L3166

085L3165

Material certificate + welding inspection

PN 16

085L3151

085L3152

085L3153

085L3154

085L3120

085L3155

PN 40

085L3149

085L3150

085L3163

085L3130

085L3004

085L3005

085L3138

085L3158

ANSI class 150

085L3123

IP67, EEx d IIC

Certificate of conformity

PN 10

085L3100

085L3105

085L3110

PN 16

085L3137

085L3092

085L3093

085L3094

085L3001

085L3106

085L3111

PN 40

085L3080

085L3081

085L3082

085L3083

085L3084

085L3085

085L3002

085L3107

085L3112

ANSI class 150

085L3156

085L3178

085L3139

085L3095

085L3096

085L3003

085L3108

085L3113

ANSI class 300

085L3056

085L3087

085L3088

085L3089

085L3090

085L3091

085L3004

085L3109

085L3114

Material certifivate

PN 16

085L3126

085L3118

PN 40

085L3169

085L3160

085L3168

ANSI class 150

085L3177

ANSI class 300

Material certificate + welding inspection

ANSI class 300

085L3127

IP67, EEx d [ia/ib] IIC

Certificate of conformity

PN 10

085L3060

085L3065

085L3070

PN 16

085L3164

085L3052

085L3053

085L3054

085L3061

085L3066

085L3071

PN 40

085L3040

085L3011

085L3042

085L3043

085L3044

085L3045

085L3062

085L3067

085L3072

ANSI class 150

085L3124

085L3119

085L3142

085L3143

085L3055

085L3056

085L3063

085L3068

085L3073

ANSI class 300

085L3046

085L3047

085L3048

085L3049

085L3050

085L3051

085L3064

085L3069

085L3074

Material certificate

PN 40

085L3115

ANSI class 150

085L3173

085L3172

085L3175

085L3159

085L3167

ANSI class 300

085L3176

085L3180

085L3181

085L3157

Material certificate + welding inspection

PN 40

085L3170
