SONOFLO SONO 3300 Industry ультразвуковой расходомер

Заказные данные

Особенности

Заказные данные

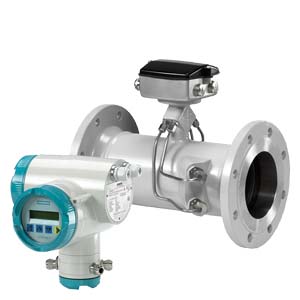

SONOFLO SONO 3300 Industry ультразвуковой расходомер

Компактная / раздельная конструкция
Прочная конструкция для промышленного использования
Измерение любых жидкостей с вязкостью ниже 350 cSt, проводящих и не проводящих
Нет перепада давления
Надежные и точные измерения расхода
Долговременная стабильность

Область применения

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

Ультразвуковые расходомеры SONO 3300 / 3000 используются преимущественно для измерения объема.

SONO 3300 / 3000 может использоваться для вод и подготовленных сточных вод, нефти и жидких газов, систем горячего и холодного водоснабжения

Дизайн

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

SONO 3300 / 3000 из расходомерного датчика (DN 50 ... 150 (2" .... 6")) и (DN 200 ... 300 (8" ... 12")), а также измерительного преобразователя SONO 3000.

Поставляются измерительные преобразователи с компактной конструкцией или для настенного монтажа.

Сигнальные кабели от электроакустических преобразователей к измерительному преобразователю (компактная конструкция) защищены от агрессивного окружения трубами из нерж. стали.

Монтаж измерительных датчиков

См. системную информацию

Технические данные

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

2-трековый датчик с фланцами и встроенными измерительными преобразователями
Точность
Погрешность измерения при эталонных условиях; в % от измеренного значения	v > 0.5 ... 10м/сек, < ±0.5% oт измеренного значения (v = скорость потока)
	SONO 3300 DN 50 и DN 65: для числа Рейнольдса 1000 < Re < 5000: ±1.5%измеренного значения

Диаметр	DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200 (2” … 8”)
	DN 250, DN 300 (10” … 12”)
Температура жидкости	Раздельная конструкция -10 … +160 °C (14 … 320 °F) -10 … +160 °C (14 … 320 °F)
	Компактная конструкция: -10 … +120 °C (14 … 248 °F)
	Компактная EEx d: -10 … 160 °C (14 … 320 °F)
Окружающая температура	Раздельная конструкция-40 … +160 °C (-40 … +320 °F) -40 … +160 °C (-40 … +320 °F)
	Компактная конструкция: -20 … +55 °C (-4 … +131 °F)
	На складе: -40 … +85 °C (-40 … 185 °F)
Корпус	Стандартная конструкция: IP67 (NEMA 4X/6)
Подключение кпроцессу
PN ступень сдавления	DN 50 ... DN 300 (2” … 12”), PN 40
EN 1092-1-тип 11,B	DN 100 ... DN 300 (4” … 12”), PN 16
	DN 200 ... DN 300 (8” … 12”), PN 10
Класс	DN 125 ... DN 300 (5” ... 12”), класс 150
EN 1759-1-тип 11,B	DN 50 ... DN 300 (2” ... 12”), класс 300
Электроакустический преобразователь	Встроенная версия, запаянная в трубу
Maтериалы
Труба	DN 50 ... DN 150 (2” … 6”): сталь EN 1.113145-16Mn5
	DN 200 ... DN 300 (8” … 12”): сталь EN 1.0345-P235GH
Фланец	DN 50 ... DN 300 (2” … 12”): EN 1.0025-S235JRG2
Класс	ASTM A105
Электроакустический преобразователь	нерж. сталь AISI 316 или подобная
Сертификат соответствия материала
Датчик подтверждения	Ex версия: Компактный EEx de[ia/ib] IIC T5-T6, no ATEX
	Ex версия: Раздельный EEx de [ia/ib] IIC T6, no ATEX
Сертификат материала	Измерительный датчик стандартно поставляется со свидетельством о соответствии Siemens. При необходимости имеется сертификат материала для соприкасающихся с веществом компонентов.
NDT контрольный отчет	по запросу
Датчик сертифицирован согласно EU директива 97/23EF от 29.05.97 для жидкостей группа 1, классифицированные в категории III. Дизайн согласно EN 13480 (директива PED).

Коаксиальный кабель между измерительным датчиком и измерительным преобразователем

Коаксиальный кабель (75Ω) для SONO 3300/3000
1 x ∅ 0,8 мм медный кабель, экранированный
Диаметр	5.8 мм (0.23”)
Длина	Макс. 250 м между измерительным датчиком и измерительным преобразователем
Материал (бандаж)	чёрный полиэтилен
Окружающая температура	-10 … +75 °C (+14 ... +167 °F)
1x ∅ 0,65 мм (0.026") медный кабель, экранированный
Диаметр	5.3 мм (0.21“)
Длина	Макс. 100 м между измерительным датчиком и измерительным преобразователем
Mатериал (бандаж)	FEP коричневый
Окружающая температура	-200 … +200 °C (-328 ... +392 °F)

Дополнительно

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

Аксессуары и запасные части для SONO 3300

Комплект герметизации

Тип/описание	Заказной номер	Изображение
Комплект герметизации, IP68, до 10 м водного столба	FDK-085L2403

Кабели для FUS060

Тип/описание	Длина м (ft)	Заказной номер
Коаксиальный кабель для FUS060, (75 Ω, max. 70 ºC (158 ºF), черный PVC)(1 шт.)	3 (9.84)	A5E00875101
	15 (49.21)	A5E00861432
	30 (98.43)	A5E00???
	60 (196.85)	A5E00???
	90 (295.28)	A5E00???
	120 (393.70)	A5E00???
Высокотемпературный коаксиальный кабель для FUS060 (с частью длиной 0,3 м на концах к преобразователю, 75 Ω, макс. 70 °C (158 °F) / 200 °C (392 °F), черный PVC и коричневый PTFE) (75 Ω, макс. 70 ºC (158 ºF), черный PVC)(1 шт.)	3 (9.84)	A5E00875101
	15 (49.21)	A5E00861432
	30 (98.43)	A5E00???
	60 (196.85)	A5E00???
	90 (295.28)	A5E00???
	120 (393.70)	A5E00???

Кабели для SONO 3300 с FUS060 (1 шт каждого)

Тип/описание	Заказной номер	Изображение
Кабель излучателей – стандарт2 x 15 м	A5E00861432
Кабель излучателей – высокотемпературный2 x 5 м	A5E00861438
Кабель излучателей – высокотемпературный2 x 15 м	A5E00861435

Кабельная соединительная коробка

Тип/описание	Заказной номер	Изображение
Кабельная соединительная коробка
IP68 из металла для4-х коаксиальных кабелей	FDK-085B1361
IP68 EEx e из пластика для 4-х коаксиальных кабелей , без допуска ATE	FDK-085B1363

Кабельные вводы (1 шт. каждый)

Тип	Материал	Диапазон темпертаур [°C (°F)]	Допуск	Заказной номер
PG 13.5	Хромированная латунь	-20 ... +100(-4 ... 212)		FDK:085B1381
PG 13.5	Нержавеющая сталь	-20 ... +200(-4 ... 392)		FDK:085B1385
PG 13.5	Нержавеющая сталь	-20 ... +200(-4 ... 392)	Ex d2)	FDK:085B1387
M20	Пласти	-20 ... +100(-4 ... 212)		FDK:085B1317
M20	Хромированная латунь	-20 ... +100(-4 ... 212)		FDK:085B1394
M20	Нержавеющая сталь	-20 ... +200(-4 ... 392)		FDK:085B1399
M20	Нержавеющая сталь	-20 ... +195(-4 ... 383)	Ex d1)	FDK:085B1315
½-NPT	½ Хромированная латунь	-20 ... +100(-4 ... 212)		По запросу

1) Сертификация ATEX

2) ATEX отсутствует

Чертеж

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

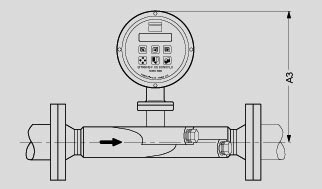

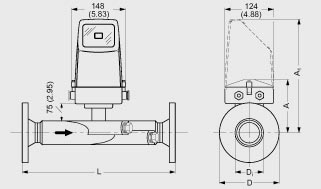

SONO 3300/3000 industry

DN	DIN 2632/2633/2635									ANSI						БезSONO 3000	СSONO 3000		Вес *)
	PN 10			PN 16			PN 40			150 Ib			300 Ib						DIN (PN 40)	ANSICL 300
	L	D	Di	L	D	Di	L	D	Di	L	D	Di	L	D	Di	A	A1	A3
	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	кг	кг
	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(lbs)	(lbs)
50							475	165	52.6	510	152	52.6	520	165	52.6	180	272	234	14	17
							(18.7)	(6.5)	(2.07)	(20.08)	(5.98)	(2.07)	(20.47)	(6.50)	(2.07)	(7.09)	(10.71)	(9.21)	(30.09)	(37.5)
65							475	185	62.7	510	178	62.7	520	190	62.7	186	278	240	16	20
							(18.7)	(7.28)	(2.47)	(20.08)	(7.01)	(2.47)	(20.47)	(7.48)	(2.47)	(7.32)	(10.94)	(9.45)	(35.3)	(44)
80				380	200	82.5	400	200	78	420	191	78	440	210	78	193	283	245	19	23
				(14.96)	(7.87)	(3.25)	(15.75)	(7.87)	(3.07)	(16.54)	(7.52)	(3.07)	(17.32)	(8.27)	(3.07)	(7.60)	(11.14)	(9.65)	(42)	(51)
100				355	220	102.4	400	235	102.4	420	229	102.4	440	254	102.4	205	297	259	25	35
				(14.72)	(8.66)	(4.0)	(15.75)	(9.25)	(4.00)	(16.54)	(9.01)	(4.03)	(17.32)	(10)	(4.03)	(8.07)	(11.69)	(10.20)	(55)	(78)
125				375	250	128.3	400	270	128.3	440	254	128.3	460	279	128.3	218	310	272	29	40
				(14.72)	(9.84)	(5.05)	(15.75)	(10.63)	(5.05)	(17.32)	(10)	(5.05)	(18.11)	(10.98)	(5.05)	(8.58)	(12.20)	(10.71)	(64)	(89)
150				360	285	154.2	400	300	154.2	430	279	154.2	450	318	154.2	232	324	286	35	50
				(14.17)	(11.22)	(6.07)	(15.75)	(11.81)	(6.07)	(16.93)	(10.98)	(6.07)	(17.71)	(12.52)	(6.07)	(9.13)	(12.76)	(11.26)	(78)	(111)
200	400	340	207.3	400	340	207.3	450	375	206.5	480	343	202.7	500	381	202.7	256	348	310	54	72
	(15.75)	(13.39)	(8.16)	(15.75)	(13.39)	(8.16)	(17.72)	(14.76)	(8.13)	(18.9)	(13.50)	(7.98)	(19.69)	(15)	(7.98)	(10.08)	(13.70)	(12.20)	(119)	(160)
250	440	395	260.4	400	405	260.4	500	450	258.8	490	406	254.5	520	444	254.5	283	375	337	85	98
	(15.75)	(15.55)	(10.25)	(15.75)	(15.94)	(10.25)	(19.69)	(17.72)	(10.19)	(19.29)	(15.98)	(10.02)	(20.47)	(17.48)	(10.03)	(11.14)	(14.76)	(13.27)	(189)	(217)
300	400	445	309.7	420	460	309.7	500	515	307.9	550	483	306.3	580	521	306.3	309	401	363	115	142
	(15.75)	(17.52)	(12.19)	(16.54)	(18.11)	(12.19)	(19.69)	(20.28)	(12.12)	(21.65)	(19.02)	(12.06)	(22.83)	(20.51)	(12.06)	(12.17)	(15.79)	(14.49)	(256)	(322)

*) При установке измерительного преобразователя вес увеличивается на 2 кг (4.4 lb), или с измерительным преобразователем EEx на 10 кг (48.5 lb).

Standard FDK number available

Все 2-х канальные модели, окрашенная сталь, фланцы DIN , ASTM излучатели, влажная калибровка

Исполнение	Сертификаты	Давление	Размер
			DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200	DN 250	DN 300
			FDK:	FDK:	FDK:	FDK:	FDK:	FDK:	FDK:	FDK:	FDK:
IP67 standard	Сертификат соответствия	PN 10							085L3020	085L3025	085L3030
		PN 16			085L3125	085L3012	085L3013	085L3014	085L3021	085L3026	085L3031
		PN 40	085L3000	085L3001	085L3002	085L3003	085L3004	085L3005	085L3022	085L3027	085L3032
		ANSI class 150	085L3121		085L3182	085L3131	085L3015	085L3016	085L3023	085L3028	085L3033
		ANSI class 300	085L3006	085L3007	085L3008	085L3009	085L3010	085L3011	085L3024	085L3029	085L3034
	Сертификат на материалы	PN 10									085L3174
		PN 16			085L3140	085L3116	085L3135	085L3136	085L3134		085L3171
		PN 40	085L3141	085L3128	085L3129	085L3145	085L3122	085L3146	085L3132	085L3144
		ANSI class 150				085L3179		085L3161
		ANSI class 300							085L3166		085L3165
	Сертификат на материалы + контроль сварных швов	PN 16			085L3151	085L3152	085L3153	085L3154	085L3120		085L3155
		PN 40	085L3149	085L3150	085L3163	085L3130	085L3004	085L3005	085L3138		085L3158
		ANSI class 150				085L3123
IP67, EEx d IIC	Сертификат соответствия	PN 10							085L3100	085L3105	085L3110
		PN 16			085L3137	085L3092	085L3093	085L3094	085L3001	085L3106	085L3111
		PN 40	085L3080	085L3081	085L3082	085L3083	085L3084	085L3085	085L3002	085L3107	085L3112
		ANSI class 150	085L3156		085L3178	085L3139	085L3095	085L3096	085L3003	085L3108	085L3113
		ANSI class 300	085L3056	085L3087	085L3088	085L3089	085L3090	085L3091	085L3004	085L3109	085L3114
	Сертификат на материалы	PN 16				085L3126			085L3118
		PN 40			085L3169			085L3160			085L3168
		ANSI class 150				085L3177
		ANSI class 300
	Сертификат на материалы+ Контроль сварных швов	ANSI class 300									085L3127
IP67, EEx d [ia/ib] IIC	Сертификат соответстия	PN 10							085L3060	085L3065	085L3070
		PN 16			085L3164	085L3052	085L3053	085L3054	085L3061	085L3066	085L3071
		PN 40	085L3040	085L3011	085L3042	085L3043	085L3044	085L3045	085L3062	085L3067	085L3072
		ANSI class 150	085L3124	085L3119	085L3142	085L3143	085L3055	085L3056	085L3063	085L3068	085L3073
		ANSI class 300	085L3046	085L3047	085L3048	085L3049	085L3050	085L3051	085L3064	085L3069	085L3074
	Сертификат на материалы	PN 40				085L3115
		ANSI class 150	085L3173		085L3172	085L3175		085L3159			085L3167
		ANSI class 300				085L3176		085L3180	085L3181		085L3157
	Сертификат на материалы + Контроль сварных швов	PN 40			085L3170

Схема подключения

Заказные данные

SONOFLO SONO 3300 Industry ультразвуковой расходомер

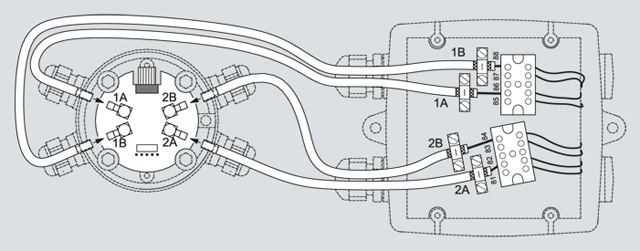

Электрическая схема подключения SITRANS FUS060 и SONO 3300

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
7ME330.-.....-....	834	SITRANS F US SONOFLO SONO 3300 INDUSTRY	0.00

Аксессуары

Заказные данные

Заказной номер	PG	Описание продукта	Цена
A5E02246329	834	SITRANS FUS CABLE GLAND 2PC M20 NICKEL PLATES BRASS, 2PC CABLEDIAMETER:5-6MM, -25 TO 200DEGC	115.54
