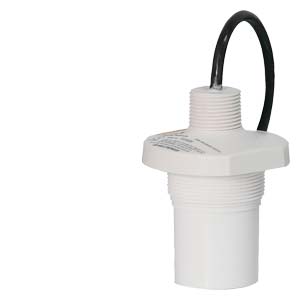

ST-H Сенсоры ST-H используют ультразвуковую технологию для измерения уровня в химических отстойниках и резервуарах с жидкостями.
Особенности
ST-H - Возможен монтаж на 2-х дюймовые стояки
- Стойкий к коррозии и агрессивным внешним средам
- Простой монтаж
- Информация о встроенном температурном зонде пока пока недоступна
Область применения
ST-H Сенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях.
При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом.
1) Определение ультразвукового конуса: угол (дважды), на котором передаточная способность от оси на 3dB ниже уровня акустической нагрузки передаточной оси (зависимое от расстояния измерение от поверхности конца сенсоров)
Технические данные
ST-H | Метод работы |
|
|---|---|
| принцип измерения | ультрозвуковой сенсор |
| Вход |
|
| диапазон измерения | 0.3 .. 10 м |
| Выход |
|
| частота | 44 кГц (ниже нормальных условий) |
| луч | 12° |
| Точность |
|
| температурная ошибка | компенсация с помощью терм. сенсора |
| номинальные рабочие уловия |
|
| давление | нормальное атмосферное давление |
| Окружающие условия |
|
| -20 .. +60 °C (CENELEC модель) -40 .. +73 °C |
| Степень защиты | IP68 |
| Дизайн |
|
| ширина 1) | 1.4 кг |
| источник | Siemens Milltronics сертифицированный преобразователь |
| материал (enclosure) | основа и крышка сделана из Tefzel® 2) |
| монтаж | 2“ NPT, 2“ BSP или PF2 подключение к процессу |
| передача сигнала | 2-ная экран./витая, 0.5 мм2 (20 AWG), PVC оболочка |
| кабель (максимальная длина) | 365 м с RG 62 A/U коаксиальным кабелем |
| Дополнительно |
|
| 3" универ. (fits DN 65, PN 10, и 3" ANSI) |
| для поддерживания высокого уровня готовности пока сенсор погружен |
| Сертификаты и допуски | CE 3), CSA, FM, BASEEFA,/CENELEC, ATEX |
1) Приблизительный вес сенсора с кабелем стандартной длины.
2) При измерении химикалий проверить совместимость с ETFE и эпоксид-ной смолой, или смонтировать место соединения отдельно от процесса.
3) Свидетельство ЭМС по запросу.
Чертеж
ST-H

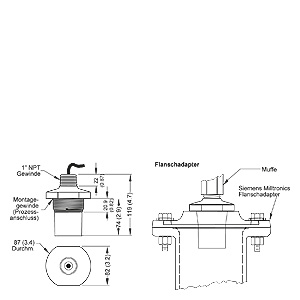

Размеры ультразвукового сенсора ST-H
Схема подключения
ST-H

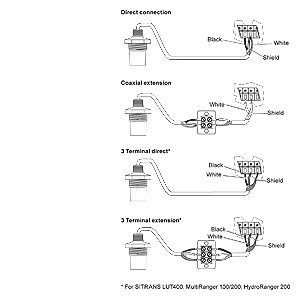

Соединения ультразвукового сенсора ST-H
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1100-..... | 851 | ST-H УЛЬТРАЗВУКОВОЙ СЕНСОР, ИЗМЕРЕНИЕ УРОВНЯ В ТАНКАХ ХРАНЕНИЯ ХИМИКАЛИЙ И РЕЗЕРВУАРАХ С ЖИДКОСТЯМИ, ВОЗМОЖНОСТЬ МОНТАЖА НА 2 УСТАНОВОЧНЫЕ ПАТРУБКИ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M MAX. 10 M | 579.82 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1AQ | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, PVC | 130.38 |
| 7ML1830-1AU | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1 , W/CPLNG, | 571.34 |
| 7ML1830-1AX | 851 | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1 ИЛИ 1-1/2 BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 184.44 |
| 7ML1830-1BK | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОР FMS-200 | 125.08 |
| 7ML1830-1BT | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT | 121.90 |
| 7ML1830-1BU | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP | 121.90 |
| 7ML1830-1GN | 851 | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1NPT, 1NPT TO 1BSP 1NPT TO 1.5BSP | 608.44 |
| 7ML1998-5HV61 | 8ZM | инструкция по эксплуатации для преобразователя, много языков | 23.32 |
