Сенсоры ST-H используют ультразвуковую технологию для измерения уровня в химических отстойниках и резервуарах с жидкостями. |
Особенности - Возможен монтаж на 2-х дюймовые стояки
- Стойкий к коррозии и агрессивным внешним средам
- Простой монтаж
- Информация о встроенном температурном зонде пока пока недоступна
|
Область примененияСенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях. При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом. 1) Определение ультразвукового конуса: угол (дважды), на котором передаточная способность от оси на 3dB ниже уровня акустической нагрузки передаточной оси (зависимое от расстояния измерение от поверхности конца сенсоров) |
Технические данные | Mode of operation | | | Measuring principle | Ultrasonic transducer | | Input | | | Measuring range | 0.3 to 10 m (1 to 33 ft.) | | Output | | | Frequency | 44 kHz (under normal conditions) | | Beam | 12° | | Accuracy | | | Temperature error | Compensated by integral temperature sensor | | Rated operating conditions | | | Pressure | Normal atmospheric pressure | | Ambient conditions | | | | -20 to +60 °C (-5 to +140° F) (CENELEC approved model) -40 to +73 °C (-40 to +163 °F) | | Degree of protection | IP68 | | Design | | | Weight 1) | 1.4 kg (3 lbs) | | Supply sources | Siemens Milltronics certified transceiver | | Material (enclosure) | Base and lid made of Tefzel® (epoxy fitted joint) 2) | | Mounting | 2“ NPT, 2“ BSP or PF2 process connection | | Signal transmission | 2-cor shielded/twisted, 0.5 mm2 (20 AWG), PVC sheath | | Cable (max. length) | 365 m (1200 ft.) with RG 62 A/U coaxial cable | | Options | | | | 3" Universal (fits DN 65, PN 10, and 3" ANSI) | | | For maintaining high level readings while the transducer is submerged | | Certificates and approvals | CE 3), CSA, FM, BASEEFA,/CENELEC, ATEX |
1) Approximate shipping weight of transducer with standard cable length. 2) When measuring chemicals, check compatibility of Tefzel® and epoxy, or mount joint external to process). 3) EMC certificate available on request. |

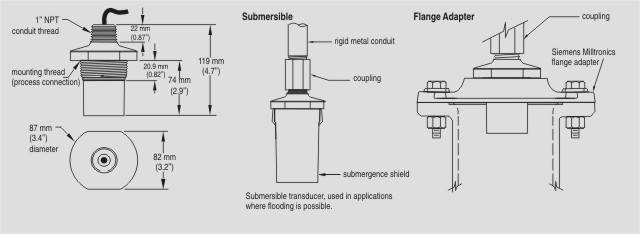

Чертеж  Размеры ультразвукового сенсора ST-H |

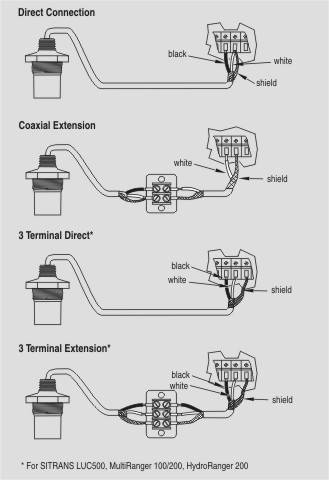

Схема подключения  Соединения ультразвукового сенсора ST-H |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1100-..... | ST-H УЛЬТРАЗВУКОВОЙ СЕНСОР, ИЗМЕРЕНИЕ УРОВНЯ В ТАНКАХ ХРАНЕНИЯ ХИМИКАЛИЙ И РЕЗЕРВУАРАХ С ЖИДКОСТЯМИ, ВОЗМОЖНОСТЬ МОНТАЖА НА 2" УСТАНОВОЧНЫЕ ПАТРУБКИ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M MAX. 10 M | 1.04 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1830-1AQ | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", PVC | 2.131 | 3 - 5 недель (A) | 1 | | 7ML1830-1AU | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1" , W/CPLNG, | 4.207 | по запросу (D) | 1 | | 7ML1830-1AX | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1" ИЛИ 1-1/2 " BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 2.274 | 3 - 5 недель (A) | 1 | | 7ML1830-1BK | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОРОМ FMS-200 | 1.374 | 3 - 5 недель (A) | 1 | | 7ML1830-1BT | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT | 0.462 | 3 - 5 недель (A) | 1 | | 7ML1830-1BU | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP | 0.48 | 3 - 5 недель (A) | 1 | | 7ML1830-1CF | ЗАЩИТНАЯ ГИЛЬЗА ОТ ПЕРЕЛИВА (НАБОР) ДЛЯ СЕНСОР TYP TH | 0.21 | по запросу (D) | 1 | | 7ML1830-1GN | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1"NPT, 1"NPT TO 1"BSP 1"NPT TO 1.5"BSP | 4.17 | 6 - 8 недель (C) | 1 | | 7ML1998-5HV61 | MANUAL,TRANSDUCERS, APPLICATION, MULTI LANGUAGE | 1 | 3 - 5 недель (A) | 1 | | 7ML1998-5QK81 | MANUAL,ST-H, TRANSDUCERS, ALL LANGUAGES | 1 | 6 - 8 недель (C) | 1 |
|
|
