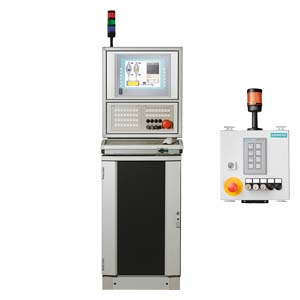

Станции оператора HMI для автомобильной промышленности

CC-4000 - это модульная конструкция из алюминия для встраивания панелей с отличными техническими решениями, некоторые из которых запатентованы. SIMATIC HMI панели и панельные PC могут быть встроены в эту систему просто и с небольшими затратами.



Особенности

Станции оператора HMI для автомобильной промышленности

• Современный дезайн объединенный с высокой функциональностью
• Увеличенное рассеяние тепла благодаря алюминиевому профилю и радиатору на задней стенке
• Простой доступ к компонентам через закрепленные на шарнирах переднюю и заднюю стенки
• Модульная система для точной адаптации конструкции панелей и панельных PC
• Поверхность из отполированного алюминия для требований чистоты
• Ориентированные на дезайн цветные поверхности, возможно использование цветов пользователя



Область применения

Станции оператора HMI для автомобильной промышленности

В автомобильной промышленности управление без сбоев имеет первостепенную важность. Это ведет к высоким требованиям по защите электронных компонент от пыли и влаги, а также к требованиям по внутреннему рассеянию тепла.

BERNSTEIN CC-4000 вместе с поддерживающими системами  CS-2000 и CS-2000 SL являются идеальными решениями.



Дизайн

Станции оператора HMI для автомобильной промышленности

• Модульный дезайн с алюминиевым профилем и профилями для расширений различной глубины, что делает возможным инсталляцию Panel PC670 как терминал
• Доступ через подвешенные на шарнирах передние и задние панели
• Интегрированные системные адаптеры наверху и внизу для подсоединения системных проводов
• Встроенные защелки делают работу легче и подчеркивают дезайн конструкции

Сертификаты:

• IP65
• NEMA 4/EEMAC Type 12
• UL-/CSA



Технические данные

Станции оператора HMI для автомобильной промышленности

Пример для автомобильной промышленности
Тип	Блок операторского управления HMI Версия B1
	(Без оптоволоконного канала связи)
Панельный ПК670	Pentium III 1.26 Гц, ОЗУ 256
	60 Гб HD DVD/CD-RW
	MPI / Profibus + Ethernet интерф. 10/100 Мод
	Заводск. установка европ 230 В
Лицевая панель	ПК670 15” сенсорный
	15” XGA разрешение 1024 x 768
Дополнительные компоненты
Корпусная система	Bernstein CC-4000
Габаритные размеры	608 x 788 x 280 мм
Операторская панель	Выдвижная
Клавиатура	Локализованная темно-виш. клав., мышь с шаром-манипулятором
Элементы	14 x 3SB3 элементов, аварийное отключение, 2 xпосадочных мест
Автоматический выключатель	Авт. выкл. машины
Мышь	Пьезо-мышь IP 65, встроенная в операторскую панель
Блокировка	Замок Е1 для секции клавиатуры и замок корпуса (1-съемный / 0-съемный)
	Кнопочный переключатель Е7 (1-несъемный / 0-съемный) и кнопочный
Установка	Установка в корпус с электропроводкой
Вентиляция	Вентилятор 24В без встроенного источника питания
Терминалы	Использование  3 базовых терм.
Стандартная маркировка	Да
Базовый профиль	3 xM32 (2 xMurr, 1 x пустое посадочное место)
	RJ45 Ethernet соединение
	HAN 25, HAN 7
Другие	Контакт „Кнопочный переключатель“ к терминалам
	Предусмотрены приспособления для установки на опоре
Программное обеспечение	WIN 2000 Professional на нескольких языках WIN CC RT Max, WINCCRTMax, STEP 7 и Softnet включен как образ CD
Требуемый блок питания	230В перем тока /50 Гц, 4AMCB slow
	24В пост.тока, 1.5 A





Дальнейшая информация

Станции оператора HMI для автомобильной промышленности

Оценка стоимости

Спецификация продукта согласно требованиям заказчика.

Оценка стоимости специалистами SIMATIC HMI:

• Разовые затраты
• Затраты на опытный образец
• Цена стандартного устройства
• Общие условия (соглашение по продукту)

Минимальное ежегодное количество/закупочное количество (минимальное количество на тип: 20), которое согласовано с заказчиком для данного проекта.

Пользовательские продукты могут быть заказаны только вместе с подписанием соглашения по продукту.

Пользовательские заказные номера назначаются в процессе формирования соглашения по продукту.
