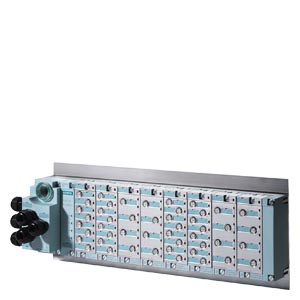

Станции распределенной периферии ET 200pro SIMATIC ET 200pro модульная система ввода/вывода со степенью защиты IP65/66/67 предназначенная для использования в машинах и механизмах вне шкафов управления. Благодаря инновационному дизайну, ET 200pro имеет относительно небольшие размеры и может быть гибко адаптирована к различным задачам автоматизации в качестве подсистемы ввода/вывода. Наиболее важные характеристики SIMATIC ET 200pro:
- Распределенная система ввода/вывода со степенью защиты IP65/67 с установкой вне шкафов управления
- Небольшое и многофункциональное законченное решение: аналоговые и цифровые модули ввода/вывода наряду с модулями ПАЗ
- Передача данных по сетям PROFIBUS DP, скорость передачи до 12 Mbit/s
- Возможность установки модулей ПАЗ и стандартных в одной станции
- Свободный выбор системы соединений: прямой, ECOFAST или M12 7/8"
- Модуль питания для селективного питания групп
- "горячая" замена модулей
- Простота сборки и подключения
- Исчерпывающая диагностика по модулям и их каналам
Дизайн
Станции распределенной периферии ET 200pro Архитектура ET 200pro основана на отделении модулей от системы питания шин. Это обеспечивает T-функциональность шины и 24V DC блока питания для интерфейсного модуля, и подключения датчиков/исполнительных механизмов к электронным модулям (независимая разводка). При обслуживании независимое подключение позволяет производить замену модулей без отключения питания всей станции. Остальные модули не прерывают свою работу в период замены вышедшего из строя.
Возможно установка до 16 электронных модулей в любом порядке от интерфейсного модуля (слева) до терминального модуля (справа).
Модули станции ET 200pro
Модули станции ET 200pro обычно разбивают на 2 или 3 группы. Интерфейсные модули и модули питания также как цифровые и аналоговые модули заключают в себе:
- Шинный модуль как механический и электрический связующий элемент компонентов станции ET 200pro (они формируют шинную структуру)
- Электронный или интерфейсный модуль
- Соединительный модуль
ET 200pro модули монтируются при поставке на соответствующий шинный модуль.
Станция ET 200pro содержит:
- Опорную рейку
- Интерфейсный модуль PROFIBUS DP
- Соединительный модуль PROFIBUS DP
- CM IM DP прямой до 6 M20 с сальниками
- CM IM DP ECOFAST Cu
- CM IM DP M12 7/8"
- Макс. 16 электронных модулей с соответствующими соединительными модулями с шириной сборки до 1 m
- Терминальный модуль (входит в комплект поставки интерфейсного модуля)
Модули расширения
Доступны следующие модули расширения:
- Цифровые электронные модули
- Аналоговые электронные модули
- Электронные модули ПАЗ
- соединительные модули
- CM IO 4 x M12 для цифровых или аналоговых модулей
- CM IO 8 x M12 для цифровых модулей
- CM IO 12 x M12 для 4/8 F‑DI/4 F‑DO
- CM IO 16 x M12 для 8/16 F‑DI
- Модули питания PM‑E
- Соединительные модули для модулей питания
- CM PM-E direct with up to 2 M20 cable glands
- CM PM-E ECOFAST Cu
- CM PM-E 7/8"
Опорная рейка
Различные варианты реек могут использоваться для монтажа ET 200pro:
- Узкая опорная рейкаУзкая опорная рейка позволяет осуществить полную предварительную сборку благодаря наличию 2 монтажных фланцев на станции ET 200pro.
- Узкая компактная опорная рейкаУзкая компактная опорная рейка позволяет съэкономить место.
Пределы расширения
- Количество модулей на станцию (между интерфейсным модулем и терминальным): до 16
- Макс. ширина (без рейки): 1 m
- Питание датчиков/электроники 1L+ макс. 5 A на станцию ET 200pro
- Нагрузочное питание 2L+ макс. 10 A на потенциальную группу
- Максимальный размер адресного пространства на одну ET 200pro: 244 байтов для входов и 244 байтов для выходов
ET 200pro сонфигурация
Для простой и быстрой компиляции можно использовать SIMATIC ET 200 конфигуратор. Он обеспечивает конфигурационные правила и поддерживает выбор всех компонентов и необходимых аксессуаров в интерактивном режиме. Конфигуратор SIMATIC ET 200 можно найти на CD-ROM каталоге CA 01 и в Internet.
http://www.siemens.com/et200
Интеграция
Станции распределенной периферии ET 200pro Распределенная система ET 200pro обменивается данными с SIMATIC PCS 7 посредством PROFIBUS DP. Скорость передачи данных до 12 Mbit/s.
ET 200pro интегрируется в SIMATIC PCS 7 с использованием стандартных блоков драйверов. Вы можете конфигурировать и параметризировать станцию ET 200pro в SIMATIC Manager с использованием HW-Config.
Технические данные
Станции распределенной периферии ET 200pro | ET 200pro | |
| Общие технические характеристики | |
| Электронные модули |
|
| Система подключения исполнительных механизмов/датчиков | M12 круглый коннектор со стандартыми назначениями для исполнительных механизмов/датчиков |
| Скорость обмена, макс. | 12 Mbit/s (PROFIBUS DP) |
| Источник питания | 24 V DC |
| Потребление ET 200pro (внутреннее питание и датчика, некоммутируемое), до 55 °C, макс. | ≤ 5 A |
| Нагрузка ET 200pro на входе (IM, PM, коммутируемое питание), до 55 °C, макс. | 10 A |
| Суммарная сквозная нагрузка (несколько ET 200pro), до 55 °C, макс. | 16 A (с модулем непосредственного соединения) |
| Степень защиты | IP65/66/IP67 для интерфейсных,дискретных, аналоговых модулей |
| Материал | Термопласт(стекловолокно армированное) |
| Внешнеклиматические условия | |
| Температура | 0 to 55 °C (-25 °C on request) |
| Относительная влажность | 5 ... 100 % |
| Атмосферное давление | 795 ... 1080 hPa |
| Механические нагрузки | |
| Вибрация | Вибрационный тест в соответствии с IEC 60068, Part 2-6 (синусоидальный)
|
| Ударные |
|
| Одобрения | UL, CSA and cULus |
Для подробной технической информации, в частности по интерфейсным, электронным и запитывающим блокам см.:
- Каталог IK PI
- Mall/CA 01 в разделе "Распределенная периферия ET 200pro"
