Станция обслуживания

Станция обслуживания PCS7 Asset Management использует для своей работы аппаратные и программные компоненты системы проектирования и системы оперативного управления PCS7.

Система сообщений, оформление рабочего стола, иерархия изображений и подсказки оператору формируются по правилам, принятым в системе оперативного управления PCS7. Диагностические данные всех компонентов отображаются в однородной форме с использованием шаблонов экранных изображений. Объем диагностических данных зависит от типа соответствующей аппаратуры. Все это существенно упрощает работу со станцией обслуживания.

Однородная структура интерфейсов Asset Management, ES и OS позволяет выполнять все перечисленные функции на базе общей аппаратуры. Указанная особенность позволяет создавать многофункциональные станции, выполняющие функции не только Asset Management, но и функции системы проектирования или системы человекомашинного интерфейса.

Диагностические изображения располагаются в порядке, соответствующем технологической иерархии предприятия с оперативными состояниями всех PCS7 компонентов. Эти изображения могут отображаться на экране станции обслуживания или OS станции клиента. В то же время расширенные функции интерактивной диагностики с использованием HW Config или SIMATIC PDM могут запускаться только на станции обслуживания..

В сочетании с SIMATIC Logon обеспечивается защита доступа к станции обслуживания и возможность администрирования пользователей.



Дизайн

Станция обслуживания

Архитектура

Станций Обслуживания SIMATIC PCS 7 Maintenance Station  использует аппаратные и программные компоненты инженерной системы (ES) и операторской системы (OS) для управления активами. В зависимости от той или иной архитектуры проекта SIMATIC PCS 7 ее можно реализовать на основе SIMATIC PCS 7 BOX (PCS 7 BOX RTX ES/OS или PCS 7 BOX ES/OS системах ), одиночных станций SIMATIC PCS 7 или клиент-серверной комбинации станций.

В результате тесного переплетения, ES, OS, и функции управления активами работют на общем аппаратном обеспечении. Такая многофункциональная станция может использоваться не только для управления активами, но также но также и для системного проектирования или проектирования HMI.

Следующая таблица показывает возможные конфигурации аппаратных средств/программного обеспечения SIMATIC PCS 7 Maintenance Station (MS).

Необходимые аппаратные средства/ПО SIMATIC PCS 7	SIMATIC PCS 7 BOX	SIMATIC PCS 7 ES single station	MS/ES client	MS server
Базовое аппаратное обеспечение
PCS 7 BOX RTX ES/OS system or PCS 7 BOX ES/OS system (Windows 7 Ultimate 32-bit operating system)	•	–	–	–
SIMATIC PCS 7 ES/OS IPC1) BCE/IE W7 (Windows 7 Ultimate 64-bit operating system)	–	•	•	–
SIMATIC PCS 7 OS Server IPC1) BCE/IE SRV08 (Windows Server 2008 R2 Standard 64-bit operating system)	–	–	–	•
Необходимое ПО SIMATIC PCS 7 в соответствии с операционной системой или базововым аппаратным обеспечением   (без учета количественных структур)
SIMATIC PCS 7 Engineering Software V8.0 AS/OS	–	•	•	–
Optional2): SIMATIC PDM PCS 7 or SIMATIC PDM PCS 7‑FF3)	•	•	•	–
SIMATIC PCS 7 OS Software Server V8.0	–	–	–	•
SIMATIC PCS 7 OS Software Client V8.0	–	–	•	–
SIMATIC PCS 7 Maintenance Station Engineering V8.0	•	•	•	–
SIMATIC PCS 7 Maintenance Station Runtime V8.0(basic package and additional asset TAGs)	•	•	–	•

1) IPC обозначает один из типов SIMATIC IPC из номенклатуры станций раздела "Industrial Workstation/PC, Преконфигурированные сборки, SIMATIC Rack PC", которые разрешены к использованию в SIMATIC PCS 7 V8.0.

2) Необходим только при использовании интеллектуальных полевых устройств или функций AssetMon

3) SIMATIC PDM-FF необходим для проектов с интеграцией полевой сети FOUNDATION Fieldbus H1

Два сервера MS можно использовать как резервированную пару серверов. Резервированные серверы MS должны быть сконфигурированы как резервированные OS-серверы и дополнены программыми пакетами SIMATIC PCS 7 Maintenance Station Runtime.

Базовый пакет ПО SIMATIC PCS 7 Maintenance Station Runtime basic package включает в себя 100 asset-ТЕГОВ. Они могут быть расширены совокупными лицензиями SIMATIC PCS 7 Maintenance Station Runtime по 100 или 1 000 asset-ТЕГОВ (Лицензии относящиеся к подсчету - Count Relevant Licenses).

Система сигнализации, пользовательский интерфейс, иерархия мнемосхем и подсказок оператору, основываются на философии HMI операторской системы. Данные диагностики всего оборудования выводятся на экран в унифицированных лицевых панелях, содержание которых зависит от возможностей(интеллектуальности) соответствующего компонента. Это означает, что работа с SIMATIC PCS 7 Maintenance Station проста и интуитивна для оператора, и не требует длительного периода его подготовки.

Экраны диагностики, структурированные согласно технологической иерархии ячеек процесса с отображением эксплуатационных состояний компонентов SIMATIC PCS 7, могут быть выведены на экран как на Станции Обслуживания SIMATIC PCS 7 Maintenance Station, так и на OS-клиентах. Более подробная диагностическая информация, определяемая SIMATIC PDM, также отображается на лицевых панелях диагностики этих станций. Однако, расширенные онлайн-функции диагностики в сочетании с вызовом HW Config могут быть запущены только на Станции Обслуживания SIMATIC PCS 7 Maintenance Station.

Управление пользователями и контроль доступа к SIMATIC PCS 7 Maintenance Station осуществляется с помощью штатного ПО SIMATIC Logon, интегрированного в SIMATIC PCS 7.

Конфигурация

Станция Обслуживания SIMATIC PCS 7 Maintenance Station основываются на данных об аппаратноой и программной части -проекта PCS7, которые генеририруются во время стандартного конфигурирования проекта на инженерной станции SIMATIC PCS 7. Все данные, относящиеся к управлению активами завода, автоматически извлекаются из проектных данных приложения, экраны диагностики также генеририруются автоматически инженерной станцией по нажатию одной кнопки. Процедура проста, и не требует никаких дополнительных работ по конфигурированию:

• Генерация аппаратной и программной частей проекта
• Обеспечиваемая системой генерация диагностических экранов со всеми компонентами, представленных в проекте, включая иерархию мнемосхем на основе аппаратной структуры проекта
• Компиляция данных конфигурации, и загрузка на станцию оператора и Станцию Обслуживания с последующим тестированием и вводом в эксплуатацию

Имена импортированных мнемосхем, символов блоков, и т.д. могут быть полностью изменены для дальнейшего использования в проекте обслуживания.

Соответствие международным стандартам, спецификациям и рекомендациям

Функции диагностики и управления обслуживанием средств автоматизации предприятия SIMATIC PCS 7 Maintenance Station соответствует международным стандартам, спецификациям и рекомендациям. Они основаны на требованиях NAMUR (комитет по стандартам управления процессом в химической и фармацевтической отраслях промышленности), определенных для систем управления ресурсами производства и для сообщений о состоянии от полевых устройств:

• Рекомендация NAMUR NE91 (требования для систем управления ресурсами производства)
• Рекомендация NAMUR NE 105 (требования для интеграции сетевых полевых устройств в инженерных инструментах)
• Рекомендация NAMUR NE107 (сообщения о состоянии полевого устройства "Device failure", "Maintenance requirements", "Function check")

Кроме того, соблюден стандарт IEC 61804-2 для описания устройства посредством языка описания электронных устройств (Electronic Device Description Language, EDDL) и спецификации, разработанные организацией PROFIBUS & PROFINET International (PI), например:

• PROFIBUS Profile Guidelines Identification & Maintenance Functions
• PROFIBUS PA Profile for Process Control Devices



Функции

Станция обслуживания

Диагностическое сообщение компонентов

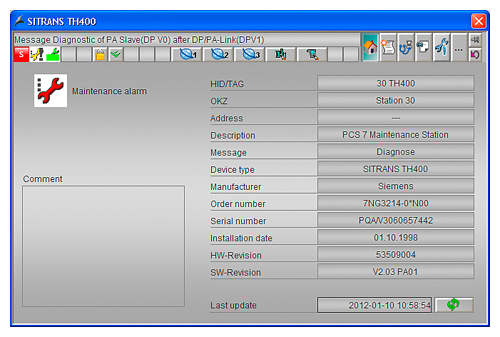

Станция обслуживания концентрирует всю информацию, необходимую для обслуживания всех системных компонентов. Для получения более полной диагностической информации поддерживается возможность перехода с краткого обзора на окно диагностической информации соответствующего аппаратного уровня. Получение сообщения об ошибке приводит к автоматическому переключению на соответствующее окно диагностической информации. Для каждого компонента может отображаться следующая информация:

• диагностическое состояние компонента;
• информация о компоненте, включая имя тега, данные о производителе, серийном номере и т.д.;
• диагностические сообщения компонента;
• визуализация типа и текущего состояния компонента с учетом степени срочности его обслуживания.

Расширенная информация по IEC 61804-2

Описание свойств большого количества приборов полевого уровня выполняется на языке EDD, соответствующего требованиям международного стандарта IEC 61804-2. Эти описания используются пакетом SIMATIC PDM для получения расширенной информации о соответствующем приборе:

• Детальная диагностическая информация:
  • информация производителя;
  • информация о характере ошибки;
  • дополнительная документация
• Отображение зарегистрированных изменений (последняя актуальная версия) с указанием лиц, времени и типа сделанных изменений.
• Обзор параметров настройки компонента с возможностью сравнения реальных настроек с проектными данными.

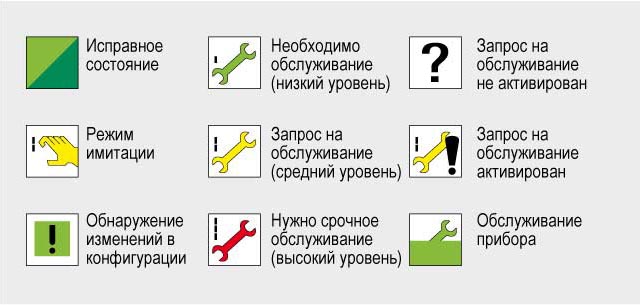

Универсальные обозначения

Универсальные обозначения состояний обслуживания

Для визуализации состояний всех приборов полевого уровня, контроллеров, сетевых компонентов, OS станций используется однородный набор иконок и однородный набор диагностических шаблонов. Объем отображаемой диагностической информации зависит от типа конкретного прибора.



Типовые последовательности и циклы обслуживания

• Интеллектуальные приборы полевого уровня способны выполнять функции самодиагностики, распознавать угрозу появления отказа и сигнализировать об этой угрозе.
• Диагностическая информация о сетевых компонентах и базовых компьютерных системах передается в станцию обслуживания через OPC SNMP.
• Компоненты, нуждающиеся в обслуживании, помечаются на станции обслуживания соответствующим символом. Ввод таких пометок автоматически регистрируется в журнале и снабжается отметками даты и времени. Параллельно с этим для приборов полевого уровня SIMATIC PDM производит сбор детальной диагностической информации.
• На технологической иерархии предприятия специалисты сервисных служб находят компоненты, нуждающиеся в обслуживании, и могут получить быстрый доступ к более подробной информации. Эта информация может содержать тип прибора, его местоположение, связанные с ним теги и т.д.
• Существующая детальная диагностическая информация о причинах отказа может быть отображена в окне диагностики. В зависимости от типа отказавшего прибора эта информация может содержать описание ошибки, причины отказа, тренды кривых, инструкцию по обслуживанию..
• Для принятия решения оценка ошибки может быть выполнена в окне обслуживания. Это окно позволяет выводить комментарии, инструкции по обработке ошибки, порядковый номер в очереди выполнения запросов на обслуживание, повышать/ снижать приоритетность запроса на обслуживание. Все выполняемые действия могут регистрироваться. В регистрационный журнал заносится информация соответствующего шаблона с идентификаторами, сообщения, детальная диагностическая информация, инструкции, примечания и состояния.
• Запрос со всей сопутствующей информаций передается в соответствующие сервисные службы. Такой запрос на станции обслуживания обозначается символом обслуживания прибора. Этот статус становится доступным всем вовлеченным в работу службам..
• После обслуживания прибора и передачи соответствующей информации на станцию обслуживания изображение прибора возвращается к нормальному виду. Весь цикл обслуживания прибора автоматически регистрируется на станции обслуживания без дополнительных операций конфигурирования на верхних уровнях управления.



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7658-7GB00-2YB0	281	SIMATIC PCS7, ПО СТАНЦИИ ОБСЛУЖИВАНИЯ MAINTENANCE STATION RUNTIME (100 ТЕГОВ), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B. ES/OS, SERVER; PC	439.90
6ES7658-7GB08-0YB0	281	SIMATIC PCS 7, ПАКЕТ ПО MAINTENANCE STATION RUNTIME BASIC PACKAGE V8.0 (100 TAGS), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 6 ЯЗЫКОВ (GE,EN,FR,IT, SP,CH) РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT	3578.56
6ES7658-7GC00-2YB0	281	SIMATIC PCS7, ПО СТАНЦИИ ОБСЛУЖИВАНИЯ MAINTENANCE STATION RUNTIME (1000 ТЕГОВ), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B. ES/OS, SERVER; PC	4167.92
6ES7658-7GX08-0YB5	281	SIMATIC PCS 7, ПАКЕТ ПО РАЗРАБОТКИ MAINTENANCE STATION ENGINEERING V8.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 6 ЯЗЫКОВ (GE,EN,FR,IT,SP,CH) РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008	1157.52
