Область применения

Для конфигурирования, обслуживания и диагностики аппаратуры SINAUT ST7 необходим пакет стандартного программного обеспечения, включающий в свой состав:

• Программное обеспечение конфигурирования SINAUT ST7 для программаторов V3.0.
• Программное обеспечение конфигурирования SINAUT ST7 для программаторов V3.4.
• Программное обеспечение SINAUTST7 для коммуникационных модулей TIM V4.3.
• Библиотека стандартных функциональных блоков SINAUT TD7 V2.1.4 для центральных процессоров SIMATIC S7/C7.

Программное обеспечение поставляется на компакт-диске, который содержит и электронные руководства по системе SINAUT ST7 на английском и немецком языке.

Функции

Программное обеспечение конфигурирования SINAUT ST7

• Работа под управлением операционных систем Windows 95/ 98/ NT 4.0/ 2000/ XP;
  необходимо наличие пакета STEP 7 от V5.1 SP2 и выше.
• Состав:
  • Менеджер модулей, дополняющий инструментарий HW Config STEP 7;
    позволяет отображать и выполнять настройку параметров коммуникационных модулей TIM из среды HW Config.
  • Менеджер WAN, дополняющий инструментарий NetPro STEP 7;
    позволяет отображать и выполнять настройку параметров SINAUT WAN из среды NetPro.
  • Инструментальные средства конфигурирования SINAUT ST7 поддерживают широкий спектр функций для всех стадий разработки проекта – от конфигурирования систем связи SINAUT до управления SINAUT станциями.
  • Инструментарий диагностики и обслуживания SINAUT ST7;
    в дополнение к хорошо известным диагностическим функциям пакета STEP 7 появляется возможность получения доступа к диагностической информации компонентов SINAUT. Сервисные функции могут использоваться, например, для обновления программного обеспечения коммуникационных модулей SINAUT.

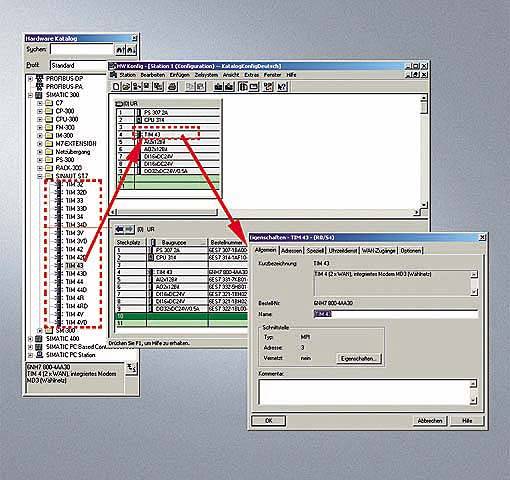

Менеджер модулей SINAUT ST7

Менеджер добавляет папку SINAUT ST7 с набором всех существующих модулей TIMв папку SIMATICS7-300 библиотеки STEP 7. Это позволяет извлекать необходимые модули из библиотеки в процессе конфигурирования аппаратуры. Для каждого модуля может быть вызвано окно свойств, в котором выполняется настройка его параметров.

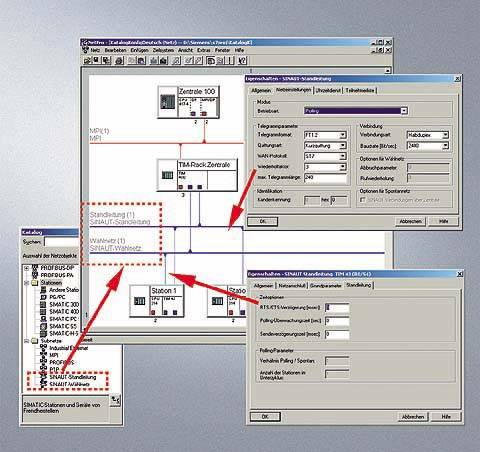

Менеджер WAN SINAUT ST7

Менеджер добавляет в библиотеку NetProпакета STEP 7 SINAUT сети. В дальнейшем эти сети могут извлекаться из библиотеки и установлены в окне NetPro.

С помощью диалогового окна или с помощью мыши к этим сетям подключаются модули TIM. Любые ошибочные действия немедленно отклоняются.

Установка параметров сети выполняется из диалогового окна, с помощью которого можно выбрать протокол передачи данных (ST1 или ST7), скорость передачи данных и т.д.

С помощью других диалоговых окон можно выполнить настройку параметров отдельных сетевых узлов. Например, определить номера вызываемых абонентов в телефонной сети.

При необходимости в окне NetPro может быть открыто окно свойств модуля TIMс получением доступа ко всем параметрам, настраиваемым из среды HWConfig.

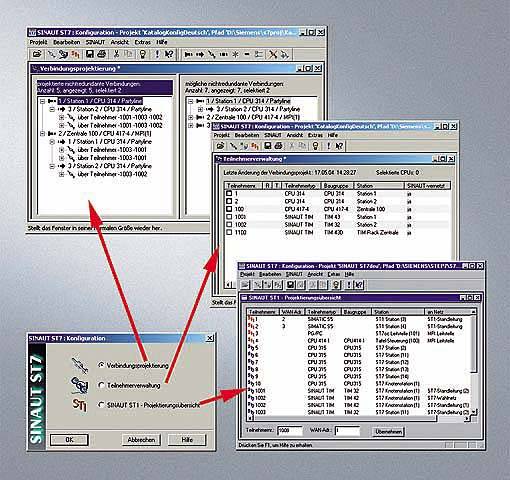

Инструментальные средства конфигурирования SINAUT ST7

Инструментальные средства конфигурирования SINAUTST7 содержат набор самостоятельных инструментов для компонентов SINAUT ST7, которые позволяют:

• Конфигурировать соединения SINAUT ST7.
• Выполнять управление станциями SINAUT ST7.
• Просматривать конфигурацию системы связи SINAUT ST1.

Инструмент “ConnectingConfiguration” (конфигуратор соединений) используется для определения состава приборов SINAUT (ST7 CPU, ST7cc, ST7sc или прибор ST1), между которыми необходимо организовать обмен данными. С этой целью в 2-секционном окне выполняется отображение списка всех возможных соединений. Этот список генерируется автоматически на основе конфигурации, заданной в NetPro. Пользователь выполняет выбор необходимых соединений и их перемещение из правой в левую секцию окна.

Инструмент “Station Manager” (управление станциями) формирует список всех приборов SINAUT. Если необходимо, с его помощью может быть выполнена модификация любой станции. Например, он позволяет изменить номер станции, изменить тексты передаваемых сообщений и т.д. Главной задачей этого инструмента является формирование системных блоков данных (SDB) для центральных процессоров и коммуникационных модулей TIM. Кроме того, он выполняет подготовку коммуникационных блоков данных, которые сохраняются в памяти центрального процессора и используются при обмене данными с компонентами SINAUT.

Инструмент “SINAUT ST1 Configuration Overview” необходим для конфигурирования систем связи, в состав которых входят приборы SINAUT ST1. Он значительно упрощает выполнение операций изменения адресов приборов SINAUT ST1.

Инструментальные средства обслуживания и диагностики SINAUT ST7

Программное обеспечение SINAUT ST7 для модулей TIM

Для всех модулей TIM может использоваться три типа драйверов поддержки обмена данными через WAN:

• Два драйвера для выделенных линий или радиосетей:
  • для обмена данными по протоколам ST7 или ST1 в режимах опроса или опроса с временными интервалами;
  • для обмена данными по протоколу ST7 в режиме мультимастерного опроса с временными интервалами.
• Один драйвер для работы в сетях с автоматическим вызовом абонента:
  • для обмена данными по протоколам ST7 или ST1 в спонтанном режиме.

Модули TIMпоставляются с заранее загруженными драйверами. При установке параметров пользователю остается активизировать необходимые драйверы для интерфейсов WAN. При этом в модулях с двумя встроенными интерфейсами WAN для обоих интерфейсов могут выбираться одинаковые или разные драйверы.

При необходимости драйверы модуля TIM могут быть перезаписаны с компакт-диска. Например, при наличии на компакт-диске более новых версий этих драйверов.

Кроме трех драйверов на компакт-диске на компакт-диске содержатся и другие программные блоки для модулей TIM. Например, блоки управления временем, диагностики, маршрутизации и т.д. Все это программное обеспечение заранее загружено в память TIM, но может быть переписано с компакт-диска. Программное обеспечение для выполнения всех перечисленных операций является составной частью инструментальных средств диагностики и обслуживания SINAUT ST7.

Библиотека стандартных функциональных блоков для центральных процессоров SINAUT TD7

Библиотека SINAUT TD7 содержит набор стандартных функциональных блоков, включаемых в программы центральных процессоров SIMATIC S7-300/ S7-400/ C7. Большинство блоков может выполняться всеми перечисленными центральными процессорами. Некоторые типы блоков разработаны специально для центральных процессоров S7-300/C7 или S7-400.

Данные программные блоки гарантируют обеспечение надежного обмена данными между центральными процессорами и компьютерными центрами управления ST7cc/ST7sc при появлении изменений в состоянии каждого программируемого контроллера. Обеспечивается индикация отказа соединения, компьютерного центра управления или программируемого контроллера. После восстановления отказавшего элемента выполняется автоматическая передача накопленных данных. Все передаваемые данные могут быть снабжены отметками даты и времени.

Библиотека включает в свой состав:

• Базовые и вспомогательные блоки
  Большинство из этих блоков являются обязательной частью программы центрального процессора. Некоторые блоки выполняют вспомогательные функции. Базовые блоки выполняют задачи запуска, установки соединений, мониторинга партнера по связи, формирования очередных сообщений, управления временем и процессом передачи данных. Вспомогательные блоки помещают передаваемые сообщения в почтовый ящик и считывают из него поступающие сообщения, обеспечивают специфичный прием и передачу данных, обеспечивают доступ к необходимой пользователю информации и т.д.
• Блоки генерации сообщений
  Эти блоки в программе центрального процессора контролируют типы и объемы передаваемых данных. В случае появления изменений в контролируемых данных они генерируют соответствующие телеграммы или воздействуют на выходы контроллера.

Для корректной работы пакета TD7 необходим целый ряд блоков данных, генерируемых программным обеспечением конфигурирования SINAUT ST7. К этим блокам данных относятся:

• Блок данных центрального учета
  Этот блок содержит все данные, необходимые для централизованного использования. Например, данные о всех партнерах по связи и о всех коммуникационных соединениях.
• Коммуникационные блоки данных
  Для каждого коммуникационного соединения создается свой коммуникационный блок данных, который выполняет функции почтового ящика для передаваемых и принимаемых данных, а также содержит все данные, необходимые для управления соединением.
