STEP 7 Lite - Пакет программирования автономных систем автоматизации на основе программируемых контроллеров SIMATIC S7-300, SIMATIC C7, а также станций распределенного ввода-вывода ET 200S с IM 151 CPU и ET 200X с базовым модулем BM 147 CPU.
- Простой интуитивно понятный интерфейс.
- Возможность переноса проектов в STEP 7 / STEP 7 Professional.
Область применения
STEP 7 Lite STEP 7 Lite - это новый пакет программирования автономных систем автоматизации, построенных на основе программируемых контроллеров SIMATIC S7-300 и SIMATIC C7, а также станций распределенного ввода-вывода SIMATIC ET 200S с интерфейсными модулями IM 151 CPU/ IM 151 CPU FO и SIMATIC ET 200X с базовым модулем BM 147/CPU. STEP 7 Lite оснащен простым интуитивно понятным интерфейсом и мощной интерактивной системой помощи, что позволяет изучать его функциональные возможности в кратчайшие сроки. Проекты, созданные в STEP 7 Lite, могут использоваться в STEP 7 и STEP 7 Professional.
STEP 7 Lite содержит набор комфортабельных функций, необходимых для выполнения всех фаз проектирования системы автоматизации:
- Конфигурирование и настройка параметров аппаратуры
- Программирование
- Тестирование, отладка и обслуживание
- Документирование
- Диагностика
STEP 7 Lite не поддерживает работу с системами, включающими в свой состав коммуникационные процессоры (СР) или фунциональные модули (FM). Для программирования таких систем необходим STEP 7 или STEP 7 Professional.
Опционально вместе с пакетом STEP 7 Lite могут использоваться:
- S7-PLCSIM: Эмулятор S7-PLCSIM позволяет выполнять отладку S7-программ пользователя на программаторе/ компьютере без использования реальной аппаратуры. Он позволяет выявлять ошибки в программе пользователя на ранних стадиях проектирования. Это позволяет: New List ul1
- Ускорять подготовку программы и ввод системы в эксплуатацию
- Повышать качество разрабатываемого программного обеспечения
- TeleService: Пакет TeleService позволяет устанавливать связь между системами автоматизации SIMATIC S7-/C7 и программатором/ компьютером через радио- или телефонные каналы связи. С функциональной точки зрения такое соединение равносильно непосредственному подключению программатора/ компьютера к MPI интерфейсу системы автоматизации. С помощью TeleService появляется возможность дистанционного обслуживания множества систем автоматизации SIMATIC из единого сервисного центра.
Инструментальные средства проектирования работать со STEP 7 Lite не могут.
STEP 7 Lite поставляется в виде самостоятельного пакета, инсталлируемого на программатор/ компьютер. При установке на компьютер дополнительно необходим PC-адаптер или коммуникационный процессор CP5511/ CP 5611, через которые производится подключение к программируемой или обслуживаемой системе автоматизации.
Дизайн
STEP 7 Lite STEP 7 Lite предоставляет пользователю широкий спектр инструментальных средств для решения различных задач автоматизации:
- Обзор проекта: Для быстрого и простого доступа ко всем инструментальным средствам и данным систем автоматизации SIMATIC S7 и SIMATIC C7
- Редактор символов: Для ввода и редактирования символьных имен переменных, а также комментариев к этим переменным
- Конфигурирование аппаратуры: Для конфигурирования системы автоматизации и настройки параметров используемых модулей
- Информационные функции: Для быстрого обзора данных центрального процессора и выявления причин сбоя в выполнении программы пользователя
Для разработки программ систем автоматизации STEP 7 Lite позволяет использовать следующие языки программирования:
- STL (Statement List)
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
Программирование другими инструментальными средствами проектирования не поддерживается.
Функции
STEP 7 Lite Блоки STEP 7 Lite
В STEP 7 LITE программа пользователя и данные, необходимые для ее выполнения, оформляются в виде блоков. Одни блоки могут вызываться из тела других, что позволяет получать ясную и четкую структуру программы, повышать ее наглядность, облегчает перенос блоков из программы в программу. В общем случае программа пользователя может включать в свой состав:
- Организационные блоки (OB): для управления ходом выполнения программ:
- Организационные блоки подразделяются на классы (например, запускаемые по времени, запускаемые по прерыванию и т.д.). Классы имеют различные уровни приоритетов. Организационные блоки с более высоким приоритетом могут прерывать выполнение организационных блоков с более низким приоритетом.
- После запуска организационного блока может быть получена детальная информация о событии, вызвавшем его запуск. Эта информация может обрабатываться программой пользователя.
- Функциональные блоки (FB): содержат программу пользователя:
- Для работы функциональных блоков необходимы данные различных типов. Эти данные, внутренние переменные и результаты обработки информации загружаются в выделенный для данного функционального блока служебный блок данных (IDB). Операции по управлению данными выполняет операционная система.
- Служебные блоки данных (IDB): для каждого функционального (FB) или системного функционального (SFB) блока создаются свои служебные блоки данных IDB. IDB автоматически генерируются после компиляции FB и SFB.
- Пользователь имеет возможность обращаться к этим данным (даже с помощью символьной адресации) из любой точки своей программы, а также средствами системы человеко-машинного интерфейса.
- Функции (FC): содержат программы для вычисления часто используемых функций:
- Каждая функция формирует фиксированную выходную величину, вычисляемую на основе получаемых входных данных. Все входные данные должны быть определены к моменту вызова функции. Таким образом, приемные блоки данных для функций не создаются.
- Блоки данных (DB): область памяти для сохранения данных пользователя:
- Дополнительно к данным, хранящихся в служебных блоках данных и доступных только конкретному функциональному блоку, могут определяться глобальные данные, которые могут быть использованы любым программным модулем.
- Компонентам блока данных может присваиваться элементарный или структурный тип данных.
- К элементарным типам данных относятся BOOL (булевый), REAL (действительный) и INTEGER (целый).
- Структурные типы данных формируются из различных сочетаний элементарных типов.
- Обращение к данным в блоках данных может производиться с использованием символьной адресации. Это облегчает программирование и читаемость программы.
- Системные функциональные блоки (SFB): функциональные блоки, встроенные в операционную систему центрального процессора. Например, SEND, RECEIVE. Системные функциональные блоки SFB имеют свои блоки данных примера IDB.
- Системные функции (SFC): функции, встроенные в операционную систему центрального процессора. Например, функции таймеров, передачи блоков и другие.
- Блоки системных данных (SDB): данные для операционной системы центрального процессора, включающие параметры настройки системы и модулей.
Инструментальные средства
Обзор проекта
Используется для управления всеми данными проекта независимо от того, на какой аппаратуре этот проект базируется (SIMATIC S7, SIMATIC C7 или SIMATIC ET 200S/X).
Symbol Editor
С помощью редактора символов осуществляется управление всеми глобальными переменными. Он способен выполнять следующие функции:
- Определение символьных обозначений и ввод комментариев для входных и выходных сигналов, флагов и блоков;
- Сортировка данных;
- Обмен данными с другими программами Windows.
Запись символа обеспечивает доступ к соответствующим данным со стороны всех приложений. Изменение символа одного из параметров автоматически распознается всеми инструментальными средствами.

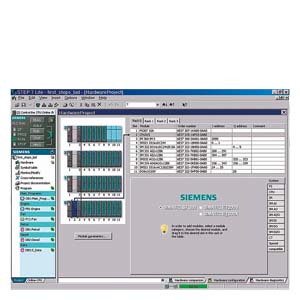

Hardware configuration
Конфигуратор используется для выбора конфигурации и параметров настройки всей аппаратуры, используемой в проекте. Он поддерживает выполнение следующих функций:
- Конфигурирование систем автоматизации: позволяет выбирать из электронного каталога все необходимые компоненты и объединять их в единую систему.
- Настройка параметров центральных процессоров: с помощью меню могут корректироваться все необходимые атрибуты (стартовые характеристики, проверка времени сканирования программы и т.д.). Поддерживается настройка параметров мультипроцессорных комплексов. Все данные сохраняются в системных блоках данных центрального процессора.
- Настройка параметров модулей: с помощью экранных форм могут быть определены все параметры настройки используемых модулей. Аналогичные установки с помощью DIP переключателей становятся ненужными. Последующая замена модуля не требует повторной настройки параметров
Системная диагностика
Системная диагностика позволяет получать информацию о текущем состоянии системы управления. Сообщения могут выводиться в виде:
- Текстовых сообщений
- Полного условного графического изображения системы в формате Hardware Configuration с поддержкой следующих опций:
- Отображение основной информации о модуле (заказной номер, версия, описание) и информации о его состоянии (например, отказ).
- Отображение отказов модулей локальной и распределенной систем ввода-вывода (например, отказ канала).
- Отображение сообщений из диагностического буфера
Для центральных процессоров может отображаться следующая дополнительная информация:
- Причины сбоев в процессе выполнения программы пользователя.
- Отображение длительности цикла (максимальной, минимальной и последнего цикла).
- Отображение объема используемой и доступной памяти.
- Отображение служебной информации (допустимое количество входов и выходов, флагов, счетчиков, таймеров и блоков).
Языки программирования
Для программирования контроллеров может быть использовано три языка: FBD, LAD и IL.
Классические языки программирования контроллеров LAD (Ladder Diagram - LAD) и FBD (Function Block Diagram) позволяют создавать программы, отвечающие требованиям DIN EN 6.1131-3.
Редакторы стандартных языков LAD и FBD обеспечивают полную графическую поддержку программирования со следующими характеристиками:
- Простое и интуитивное использование: создание программы поддерживается дружественным пользователю интерфейсом и позволяет использовать стандартные механизмы разработки Windows программ.
- Библиотеки заранее подготовленных сложных функций (например, ПИД регулирования) и разработанных пользователем решений.
Язык IL (Instruction List) позволяет создавать наиболее компактные программы, обладающие наиболее высоким быстродействием. Язык поддерживает выполнение следующих функций:
- Возможность ввода данных в пошаговом или свободном текстовом режиме: программа может вводиться с проверкой синтаксиса каждой строки или набираться в текстовом редакторе с последующим преобразованием.
Набор команд
STEP 7 Lite оснащен исчерпывающим набором инструкций, позволяющих легко и просто решать любые задачи автоматического управления
Состав инструкций:
- логические операции (включая обработку фронтов)
- операции со словами
- операции с таймерами/ счетчиками
- операции сравнения
- операции преобразования типов данных
- операции сдвига и вращения
- математические функции с фиксированной и плавающей точкой (включая тригонометрические и экспоненциальные функции)
- функции управления ходом выполнения программы
Для облегчения программирования может быть использован целый ряд дополнительных сервисных функций:
- Установка точек прерывания
- Переключение (переконфигурирование входов и выходов)
- Принудительная установка входов и выходов в заданные состояния
- Перекрестные ссылки
Функции состояний
- Загрузка и тестирование блоков непосредственно в редакторе
- Одновременный контроль состояний нескольких блоков
- Функции поиска
- Интерактивная помощь по функциональным блокам (F1).
Интеграция
STEP 7 Lite Интерфейсные компоненты для подключения компьютера к MPI and PROFIBUS
Приведенные ниже компоненты, работающие вместе со STEP 7 позволяют подключать программируемые устройства и компьютеры к PROFIBUS и поддерживать интерфейс (MPI) для SIMATIC S7.
PC USB адаптер:
- Для подключения компьютера к системе автоматизации SIMATIC S7 через USB интерфейс;
- Подключение к USB 1.1 или 2.0;
- Для подключения к системам автоматизации SIMATIC S7-200, S7-300, S7-400 и C7.
- Поддержка процедур S7-Routing;
- Автоматическое определение скорости передачи и типа интерфейса (PROFIBUS/MPI)
- Повышенная производительность. Скорость передачи данных в 3 раза выше, чем через интерфейс RS 232;
- Обновляемые микропрограммы, используемые для расширения функциональных возможностей и устранения ошибок;
- Работа под управлением операционных систем Windows 2000, Windows XP Home and Windows XP Professional;
- Объём поставки:
- PC USB адаптер
- Компакт диск "SIMATIC Software PC Adapter USB" с программым обеспечением и документацией.
- USB кабель, 5 м
- MPI кабель, 0.3 м
CP 5512
- Для применения в программаторах/компьютерах/ноутбуках со свободным PCMCIA-разъёмом.
- PCMCIA карта типа II (16-бит)
- С адаптером, оснащённым 9-полюсным соединителем D-типа для подключения к MPI или PROFIBUS.
CP 5611/ CP 5611 A2
- Для применения в программаторах/компьютерах/ноутбуках со свободным PCI-разъёмом;
- 32-разрядная PCI-карта короткого исполнения.
Компоненты для подключения компьютера к Industrial Ethernet
Приведенные ниже коммукационные процессоры способны работать под управлением STEP 7 и SOFTNET-PG позволяют подключать компьютер к сети Industrial Ethernet.
CP 1512
- Для применения в программаторах/компьютерах/ноутбуках со свободным PCMCIA-разъёмом.
- 32-разрядная PCMCIA-карта типа II (Cardbus); 10/100 Mбит/с
- С адаптером, оснащенным гнездом RJ45 для подключения к Industrial Ethernet.
CP 1612
- Для применения в программаторах/компьютерах/ноутбуках со свободным PCI-разъёмом;
- 32-разрядная PCI-карта короткого исполнения; 10/100 Mбит/с;
- Встроенное гнездо RJ45 для подключения к Industrial Ethernet.
Детальное техническое описание всех интерфесных компонентов можно найти в разделе "SIMATIC NET Communication Systems" или в каталогах.
Технические данные
STEP 7 Lite |
| 6ES7972-0CB20-0XA0 |
| Напряжение питания |
|
| Номинальное значение |
|
| Есть |
| Потребляемый ток |
|
| 100 мА |
| Электромагнитная совместимость |
|
| Есть |
| Есть; 1 кВ (по IEC 61000-4-4; взрыв; длина < 3 м); 2 кВ (по IEC 61000-4-4; взрыв; длина > 3 м) |
| Стойкость к статическому разряду |
|
| Есть; 6 кВ, контактный разряд (по IEC 61000-4-2); 8 кВ, разряд через воздушный промежуток (по IEC 61000-4-2) |
| Есть; 10 В, 9 кГц - 80 МГц (по IEC 61000-4-6) |
| Есть; 10 В/м, 80 - 1000 МГц (по IEC 61000-4-3); 10 В/м, 900 МГц, 1.89 ГГц, 50% ED (по IEC 61000-4-3) |
| Стойкость к наводкам |
|
| Есть; 2 кВ (по IEC 61000-4-4, взрыв) |
| Есть; 1 кВ (по IEC 61000-4-5; симметричные волны); 2 кВ (по IEC 61000-4-5; ассиметричные воздействия) |
| 30 A/м; по IEC 61000-4-8 |
| Условия эксплуатации, хранения и транспортировки |
|
| Диапазон рабочих температур | +5 ... +40 °C |
| 10 К/час |
| Диапазон температур хранения и транспортировки | -20 ... +60 °C |
| 20 К/час |
| Относительная влажность |
|
| 5 ... 80%; при 25ºC (без конденсата) |
| 5 ... 95%; при 25ºC (без конденсата) |
| Вибрация |
|
| Есть; 10 ... 58 Гц, с амплитудой 0.075 мм; 58 ... 500 Гц, с ускорением 9.8 м/с2 |
| Есть; (в упаковке) 5 ... 9 Гц, с амплитудой 3.5 мм; 9 ... 500 Гц, с ускорением 9.8 м/с2 |
| Ударные воздействия |
|
| Испытания по DIN IEC 60068-2-2; во время работы: 950 м/с2 (10 g), 30 мс, 100 ударов; во время транспортировки (в упаковке): 250 м/с2 (25 g), 6 мс, 1000 ударов |
| Габариты и масса |
|
| 105 мм |
| 58 мм |
| 26 мм |
| 100 г |
Дальнейшая информация
STEP 7 Lite Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.automation.siemens.com/infocenter
