STEP 7 Professional/Basic V11

STEP 7 V11 (TIA Portal), экран портала

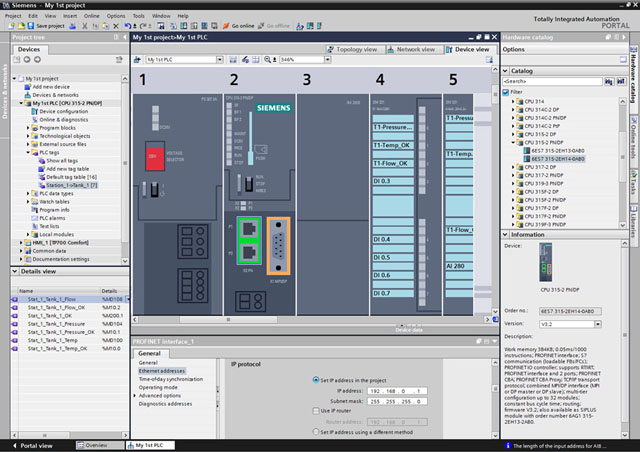

STEP 7 V11 (TIA Portal), экран конфигурирования аппаратуры

Интуитивно понятное, эффективное, ориентированное на будущее - новое программное обеспечение для работы с контроллерами S7

SIMATIC STEP 7 Professional V11 является удобной интегрированной системой проектирования для программируемых контроллеров SIMATIC S7-1200, S7-300, S7-400 и WinAC.

SIMATIC STEP 7 Basic V11 предназначен для замены STEP 7 Basic V10.5 и обеспечивает поддержку дополнительного набора функций центральных процессоров S7-1200 V2.0.

STEP 7 V11 базируется на функциональных возможностях централизованной рабочей среды Totally Integrated Automation Portal (TIA портал), которая позволяет выполнять однородную, эффективную и интуитивно понятную разработку решений для всех задач автоматизации. TIA Portal формирует единую интегрированную рабочую среду для инструментальных средств проектирования департаментов IA (Industrial Automation - Промышленная Автоматизация) и DT (Drive Technology - Технология Приводов).

В комплект поставки STEP 7 V11 включено программное обеспечение WinCC Basic для конфигурирования панелей операторов SIMATIC Basic Panel.



Особенности

STEP 7 Professional/Basic V11

• Экран портала для быстрого выбора задачи и запуска системы.
• Интуитивно понятный интерфейс пользователя с максимальной степенью удобства выполнения всех операций.
• Простое и понятное конфигурирование аппаратуры и сетевых топологий.
• Встроенные функции работы с большими объемами данных для обеспечения эффективного конфигурирования.
• Централизованное управление данными и однородный набор символьных имен.
• Мощные редакторы программ для эффективного проектирования.
• Оптимальное взаимодействие между контроллерами, приборами и системами человеко-машинного интерфейса в рамках единой рабочей среды.
• Встроенный компонент системной диагностики.
• Исчерпывающая концепция использования библиотек.
• Сквозная масштабируемость для всех линеек контроллеров.
• Встроенная парольная защита программных блоков.
• Простая интеграция в STEP 7 Professional дополнительного программного обеспечения для решения задач противоаварийной защиты и обеспечения безопасности.



Область применения

STEP 7 Professional/Basic V11

SIMATIC STEP 7 Professional V11 является интегрированной системой проектирования для программируемых контроллеров SIMATIC S7-1200, S7-300, S7-400 и WinAC. Работа с пакетом отличается высокой степенью удобства. В комплект поставки входит программное обеспечение WinCC Basic для конфигурирования панелей операторов SIMATIC Basic Panel.

Система проектирования SIMATIC STEP 7 Basic V11 ориентирована на работу с программируемыми микроконтроллерами SIMATIC S7-1200, и их системами ввода-вывода. Она содержит программное обеспечение SIMATIC WinCC Basic для конфигурирования панелей операторов SIMATIC Basic Panels.

STEP 7 V11 обеспечивает поддержку всех фаз разработки проектов автоматизации:

• Конфигурирование и настройка параметров аппаратуры.
• Конфигурирование систем промышленной связи.
• Программирование на языках IEC.
• Конфигурирование приборов и систем визуализации.
• Тестирование, выполнение пуско-наладочных работ и обслуживание готовой системы автоматизации.

STEP 7 Professional 2010 будет выпускаться и далее, и развиваться параллельно с программным обеспечением STEP 7 Professional V11.



Функции

STEP 7 Professional/Basic V11

Мощные редакторы программ для эффективного проектирования

STEP 7 V11 поддерживает работу мощных редакторов программ контроллеров S7.

Для все контроллеров:

• Лестничная логика (LAD).
• Диаграммы функциональных блоков (FBD).

Дополнительно для SIMATIC S7-300, S7-400 и  WinAC:

• Структуированный текст (SCL).
• Список инструкций (STL).
• Программирование шаговых последовательностей (GRAPH).

Оптимальная системная поддержка всех задач с использованием функций

• Drag&Drop (перетащил и бросил),
• Список перекрестных ссылок в масштабе проекта,
• Intellisense,
• и т.д.

позволяет выполнять эффективную разработку приложений пользователя. Даже сложные технологические функции (например, автоматическое регулирование или позиционирование) могут быть легко реализованы с помощью инструментальных средств проектирования.

Удобный, интуитивно понятный интерфейс пользователя

Редакторы программ и современные технологии Windows, адаптированные к различным задачам и процессам обработки данных, составляют основу концепции построения интерфейса пользователя STEP 7 V11.

Использование встроенных редакторов в единой рабочей среде гарантирует возможность  получения доступа ко всем актуальным данным или обзору всех данных в любой момент времени.

Простое и ясное конфигурирование приборов и сетей

Конфигурирование и настройка параметров аппаратуры и сетей является одной из центральных задач при разработке любого приложения. STEP 7 V11 обеспечивает фотографически точное отображение конфигурируемой аппаратуры. На экране отображения сетей пользователь может легко устанавливать коммуникационные соединения между различными контроллерами. Существует возможность отображения только одной из выбранных сетей. Например, PROFINET, PROFIBUS, AS-Interface и т.д. В интерактивном режиме наглядно отображаются состояния аппаратуры и диагностическая информация. Появляется возможность получения оптимального обзора всего предприятия во время работы или выполнения пуско-наладочных работ.

Экран портала для быстрого выбора задачи и запуска системы

Экран портала существенно упрощает вход в систему проектирования. Даже абсолютный новичок может быстро перейти к интересующей его задаче.

Обслуживающий персонал может использовать экран портала для быстрого перехода в интерактивный режим без необходимости предварительной загрузки проекта.

Интеллектуальный механизм Drag & Drop

Довольно часто одни и те же данные должны повторно использоваться в различных местах проекта и связываться между собой в различных редакторах. Интеллектуальный механизм Drag&Drop автоматически генерирует эти связи. Например, данные контроллера можно перетащить на экран прибора человеко-машинного интерфейса и автоматически получить связь между ними. Существует возможность перетаскивания адреса с экрана конфигурирования аппаратуры в редактор программы. Соединения между элементами генерируются автоматически в фоновом режиме.

Исчерпывающая концепция использования библиотек

Для многократного использования и стандартизации часто используемых разделов программы может использоваться мощная концепция библиотечных функций.

Программные блоки, переменные, сообщения, графика приборов человеко-машинного интерфейса, графические объекты, отдельные модули или целые станции могут быть сохранены со всеми параметрами настройки в локальных или глобальных библиотеках. Элементы библиотек могут использоваться для решения других задач автоматизации.

Защита инвестиций

STEP 7 Professional V11 поддерживает миграцию проектов STEP 7 V5.5/STEP 7 Professional 2010.



Технические данные

STEP 7 Professional/Basic V11

	STEP 7 Professional / Basic V11 (TIA Portal)
Тип лицензии	Лицензия для установки на один компьютер (Basic) / плавающая лицензия (Professional)
Класс программного обеспечения	A
Текущая версия	V11
Целевые системы	SIMATIC S7-1200, S7-300, S7-400, WinAC
Операционные системы	Microsoft Windows XP Home SP3 (только STEP 7 Basic) Windows XP Professional SP3 (32-разрядная) Microsoft Windows 7 Home Premium (только STEP 7 Basic) Microsoft Windows 7 Professional (32-разрядная) Microsoft Windows 7 Enterprise (32-разрядная) Microsoft Windows 7 Ultimate (32-разрядная) Microsoft Server 2003 R2 Std. SP2 (32-разрядная) Microsoft Server 2008 Std. SP2 (32-разрядная)
Минимальные требования к аппаратуре компьютера/ программатора	Процессор: Pentium 4, 1.7 ГГцили совместимый	RAM: 1 Гбайт	Графика: 1024x768 точек
Рекомендуемая аппаратура компьютера/ программатора	Процессор: Core Duo, 2 ГГцили совместимый	RAM: 2 Гбайт	Графика: 1280x1024 точки
Замечание	Включает IEC языки программирования SCL, LAD, FBD, STL, GRAPH



Совместимость с другими продуктами SIMATIC

STEP 7 Professional/ Basic V11 (включая WinCC Basic V11) может устанавливаться на одном компьютере с программным обеспечением STEP 7 (V5.4/V5.5), STEP 7 Micro/WIN, WinCC flexible (от версии 2008) и WinCC (V7.0 SP2).



Дальнейшая информация

STEP 7 Professional/Basic V11

Брошюры

Информационные материалы можно найти в Интернете по адресу:

http://www.siemens.com/simatic/printmaterial



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7810-5CC00-0YM2	265	SIMATIC S7, STEP7 PROFESSIONAL — СЕРВИС ОБНОВЛЕНИЯ, МНОЖЕСТВЕННЫЙ ЗАКАЗ ОДНОГО КОМПОНЕНТА БУДЕТ КОМБИНИРОВАН В ОДИН ПАКЕТ. МИНИМАЛЬНЫЙ ЗАКАЗ: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ ПОЛУЧИТЕ ОБНОВЛЕННЫЕ ВЕРСИИ ПО	530.00
6ES7810-5CC04-0YE2	265	SIMATIC S7, STEP7 PROFESSIONAL, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА	530.00
6ES7822-0AA00-0YL0	265	SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP 7 BASIC, В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ	84.80
6ES7822-0AA00-0YM0	265	SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP 7 BASIC, НЕСКОЛЬКО ЗАКАЗОВ ОТ ОДНОГО ПОКУПАТЕЛЯ БУДУТ ОБЪЕДИНЕНЫ В ОДИН ПАКЕТ. МИН. КОЛ-ВО: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ М	84.80
6ES7822-1AA00-0YL5	265	SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ	424.00
6ES7822-1AA00-0YM5	265	SIMATIC S7, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО STEP7 PROFESSIONAL TIA PORTAL НЕСКОЛЬКО ЗАКАЗОВ ОТ ОДНОГО ПОКУПАТЕЛЯ БУДУТ ОБЪЕДИНЕНЫ В ОДИН ПАКЕТ. МИН. КОЛ-ВО: 5 ШТ. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ	424.00
